差速器油冷散热总成结构设计

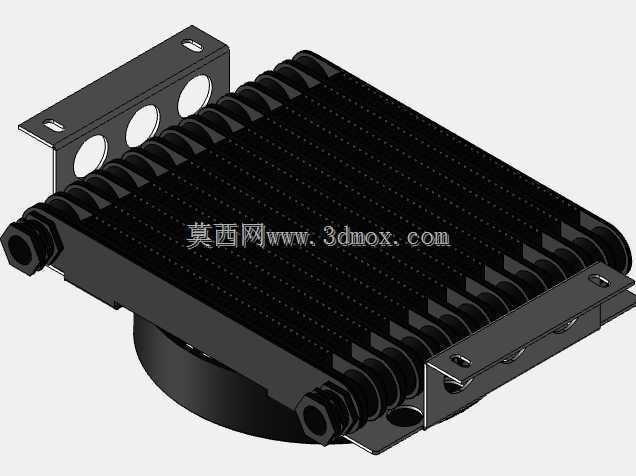

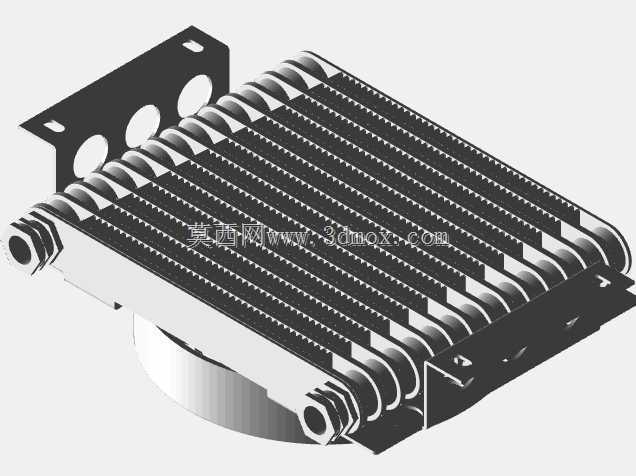

　　这套散热总成主要面向越野车辆、改装赛车以及重载工程车辆的差速器润滑冷却回路，在差速器长时间高负荷运转、润滑油温快速攀升的工况下承担热交换任务，避免齿轮油黏度下降导致摩擦副润滑失效。整套结构的核心由板翅式换热芯体、底部轴流冷却风机、两侧安装支架以及油路快接接口组成，换热芯体采用密集平行翅片排布，气流沿翅片间隙横向穿过时可带走油路传导的热量，底部风机正对芯体下侧送风，即便车辆原地怠速、自然进风不足时也能维持稳定散热效率。

　　从安装边界来看，芯体主体为规整长方体结构，两侧伸出的折弯安装支架预留了长圆形安装孔，可适配不同车架横梁的孔位偏差，支架上的大直径镂空孔一方面用于穿装固定螺栓，另一方面可减少支架自身重量、避让周边管线。油路接口布置在芯体端部，采用外螺纹直通接头，可直接对接差速器润滑油路的耐油橡胶管或金属硬管，接口朝向与安装面保持固定角度，布置管路时无需额外弯折油管就能完成走管。

　　设计思路上优先考虑了恶劣车载工况的适应性：翅片芯体做了加厚封边处理，车辆行驶振动下不会出现翅片倒伏、芯体开焊的问题；底部风机采用下沉式安装，风机外壳与换热芯体底部预留了均匀的进风间隙，不会出现风叶擦碰芯体的情况；整体外轮廓没有突出的尖锐结构，在底盘有限的安装空间内可避开悬架跳动行程、传动轴旋转边界。

　　实际选型布置时，可先核对支架安装孔的跨距，将总成固定在车架内侧通风良好的位置，油路接入差速器循环回路后，热油从一端接口进入芯体内部流道，热量通过铝制翅片传导至外侧，风机驱动空气强制对流完成散热，降温后的润滑油从另一端接口流回差速器腔体内。整套结构没有复杂的活动部件，日常维护仅需清理翅片间隙积存的泥沙、杂物即可，在持续爬坡、赛道竞速、拖挂重载这类差速器热负荷极高的场景下，可把齿轮油工作温度控制在合理区间，延长差速器齿轮、轴承的使用寿命。建模时完整还原了翅片排布、支架折弯圆角、接口螺纹段以及风机装配关系，结构干涉检查可直接在整车底盘装配环境中完成，无需二次重构核心散热结构。
