防爆型带电机轴流风冷式油冷却器

　　该风冷式油冷却器主要服务于液压站、润滑系统及有防爆要求的工业现场，在煤矿、化工、油气等存在易燃易爆气体的工况中承担热油降温任务。热油从管路接口进入芯体，在密集流道内与外侧高速气流完成热量交换，降温后回送至油箱或执行元件回路，避免液压油因长期高温出现黏度下降、密封件老化及元件磨损加剧等问题。

　　整机采用方形换热芯体加同轴轴流风机的紧凑布局，风机、电机与防护网罩沿气流方向同轴布置，风阻小、换热路径短。芯体外侧为大面积散热翅片，内部流道经过合理排布，可在有限体积内扩大换热面积；框架四角做包边加固，底部设置带安装孔的支撑脚，便于整机落地或壁挂固定，安装边界清晰，现场对接时只需预留进出油口操作空间和风机进风、出风侧的通风距离。

　　驱动部分选用防爆型电机，电机壳体、接线盒及连接结构均按防爆防护思路设计，可适应粉尘、油气混杂的恶劣环境。风机叶轮外侧加装环形防护网，既防止异物卷入叶片，也为检修人员提供安全防护；网罩与框架通过卡扣和紧固件连接，日常清理翅片积尘时拆装方便。

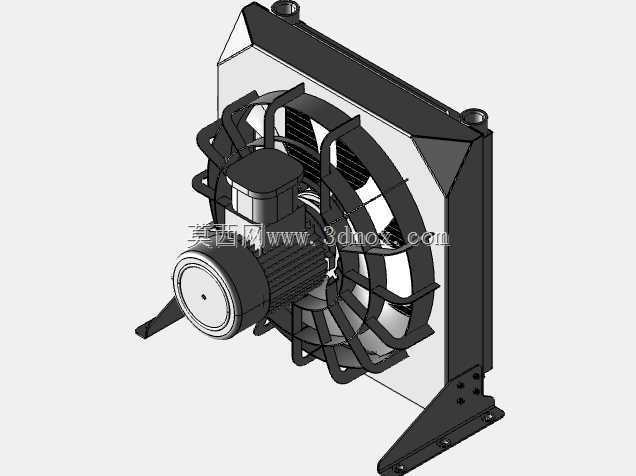

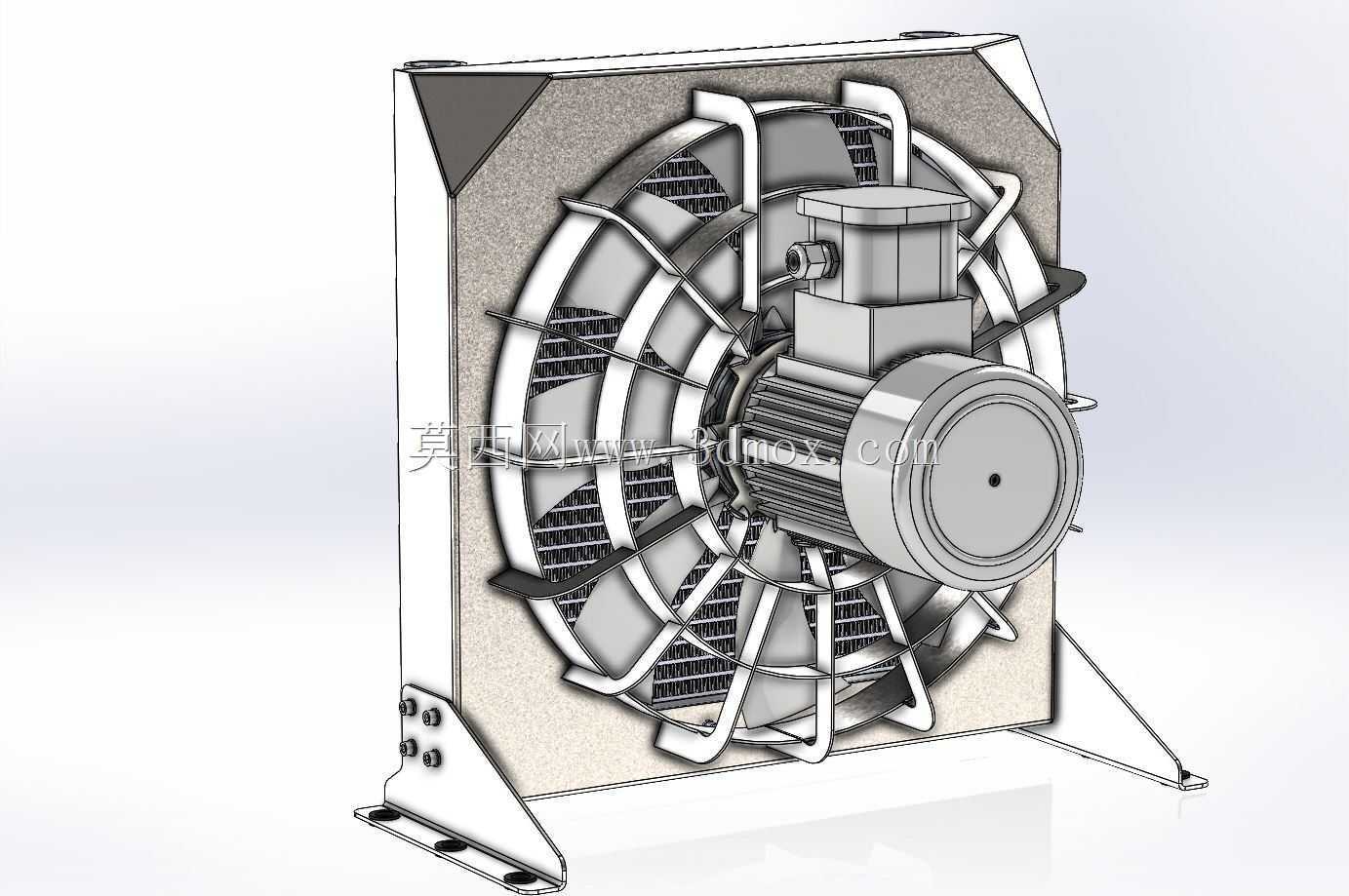

　　从结构设计角度看，模型完整还原了换热芯体、风机叶轮、防爆电机、接线盒、支撑机架、防护网罩及油口接头等关键部件，各零件装配关系明确，电机与风叶的同轴度、机架与芯体的贴合面均有体现。选型时可依据系统流量、热负荷及环境温度核算换热面积，再结合安装空间确定进出油口方位和支架形式；建模过程中可直接参考其风道走向、翅片排布与电机安装方式，用于同类风冷换热设备的改型设计，也可作为液压系统集成布置时的空间校核参照。
