摩托液压离合器从动油缸结构

　　该从动油缸主要服务于摩托车液压离合器操纵回路，在整车传动系统中承担液压执行端的角色。骑手捏合离合器手柄时，主缸建立的制动液压力通过管路传递至该从动油缸，内部活塞在油压作用下产生轴向推力，推动分离机构动作，使离合器摩擦片与压盘分离，从而切断发动机向变速器输入的动力，完成换挡或停车时的动力脱开。相比传统拉索式操纵，液压方案在长距离布置下摩擦阻力更小，手柄操作力更线性，也能减少拉索老化、卡滞带来的手感衰减。

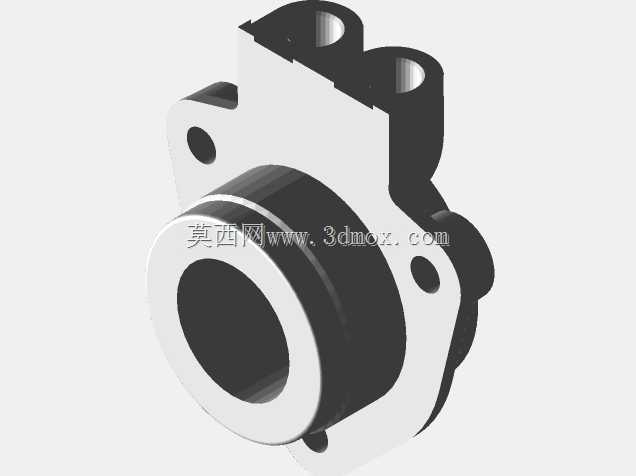

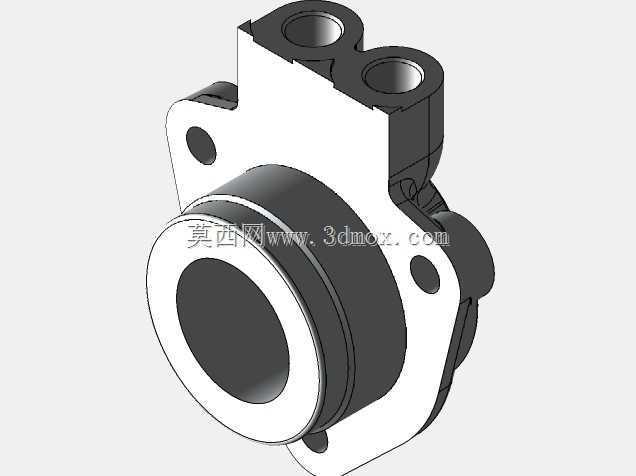

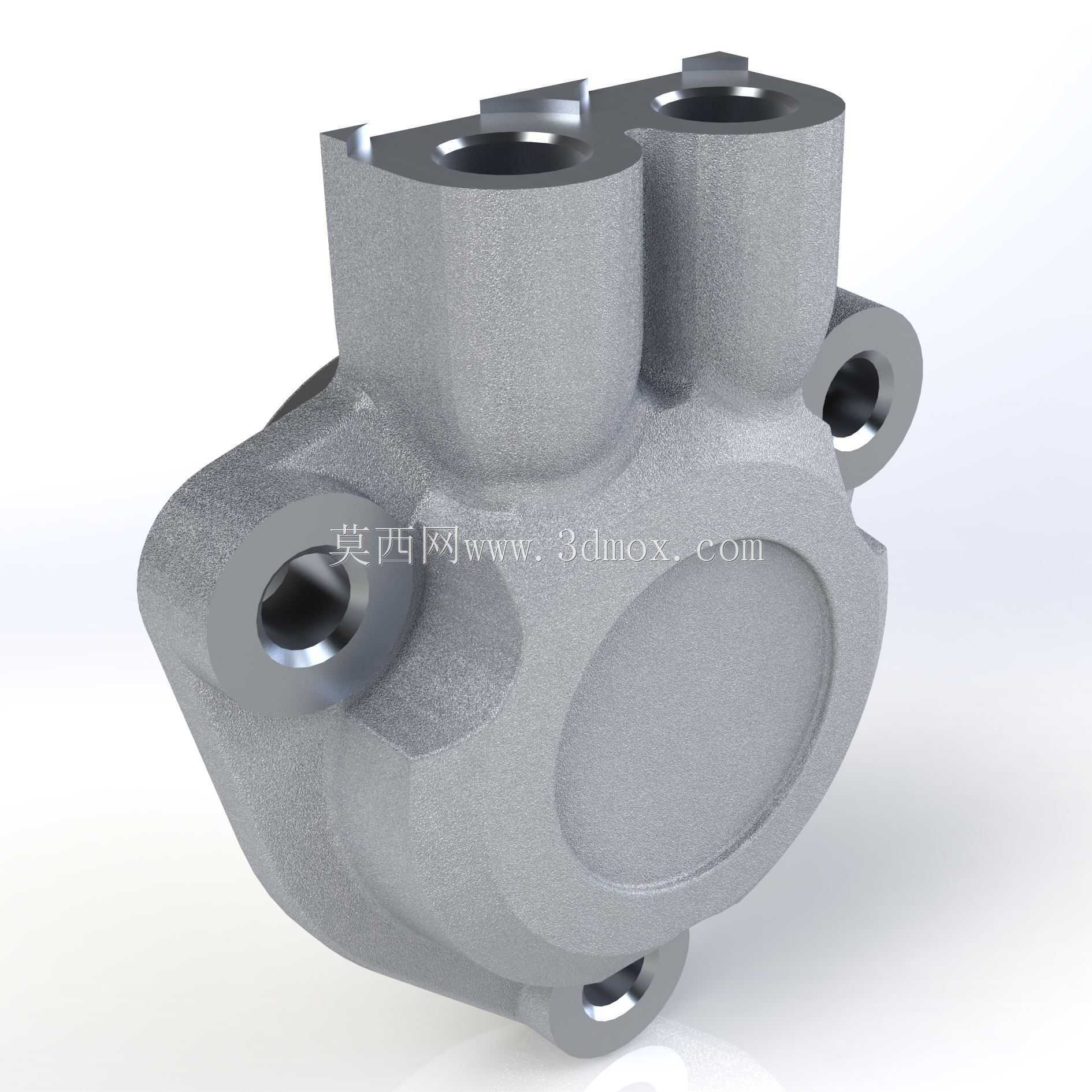

　　从结构外形看，缸体采用一体化铸造成型思路，主体围绕活塞腔、进油接口和安装连接面展开。上部两个带孔凸台用于油路或安装定位，侧向耳座预留螺栓过孔，便于固定在发动机或车架附近的承载区域；端部圆形轮廓对应活塞腔与端盖配合位置，周边壁厚在满足铸造工艺和承压要求的前提下进行了局部加厚。模型中各孔位、凸台和过渡圆角均有明确表达，适合在改装设计阶段检查空间干涉、布置油管走向以及核对连接关系。

　　设计这类零件时，首先要保证活塞腔轴线与分离推杆的受力方向一致，避免侧向分力造成密封圈偏磨或推杆卡滞。安装耳座的孔距、贴合面高度和凸台位置直接决定装车边界，若与发动机壳体、变速器后段或车架管件距离过近，容易在振动工况下产生接触磨损。缸体内部油道应尽量缩短并避免急弯，以降低液压响应迟滞；外部轮廓则需要兼顾铸造拔模、去应力和轻量化，厚壁与薄壁交界处设置圆滑过渡，可减少缩松和应力集中。

　　在实际改装场景中，该油缸可布置于变速器后侧承载板附近，尤其适合小批量定制车架或特殊动力总成移植。选型时需结合主缸缸径、从动缸有效作用面积、离合器分离行程和弹簧负载进行匹配：从动缸直径过大，会要求主缸提供更多液量，手柄行程变长；直径过小，则推力不足，可能导致分离不彻底。安装边界还要预留排气螺钉、油管接头和维修工具空间，确保后期排空气、拆检密封件时不必大范围拆卸周边部件。

　　三维建模阶段应重点还原缸体外部安装面、螺纹孔深度、凸台高度、活塞腔外径以及耳座相对位置。对于结构工程师而言，这些几何信息比单纯外观更关键，因为它们决定了油缸能否在紧凑的摩托车动力单元周边可靠固定，并在反复离合操作中保持密封、承压和推程稳定。
