AA电池虚拟供电转接结构件设计

　　在小型消费电子、玩具、便携检测设备的开发与临时调试场景中，常遇到设备仓内AA电池位空置、临时需要外接供电替代一次性干电池的需求，这类虚拟AA电池结构件正是为填补这类场景空白设计的。不同于常规的电池占位筒仅做物理填充，该结构件两端预留了导线穿接通道，可在任意一端引出导线，外接闲置手机充电器、低压直流电源等常见供电模块，直接为原依赖AA电池供电的设备输送电力，无需对设备原有电池仓做破坏性改装，也不用额外定制专用供电座。

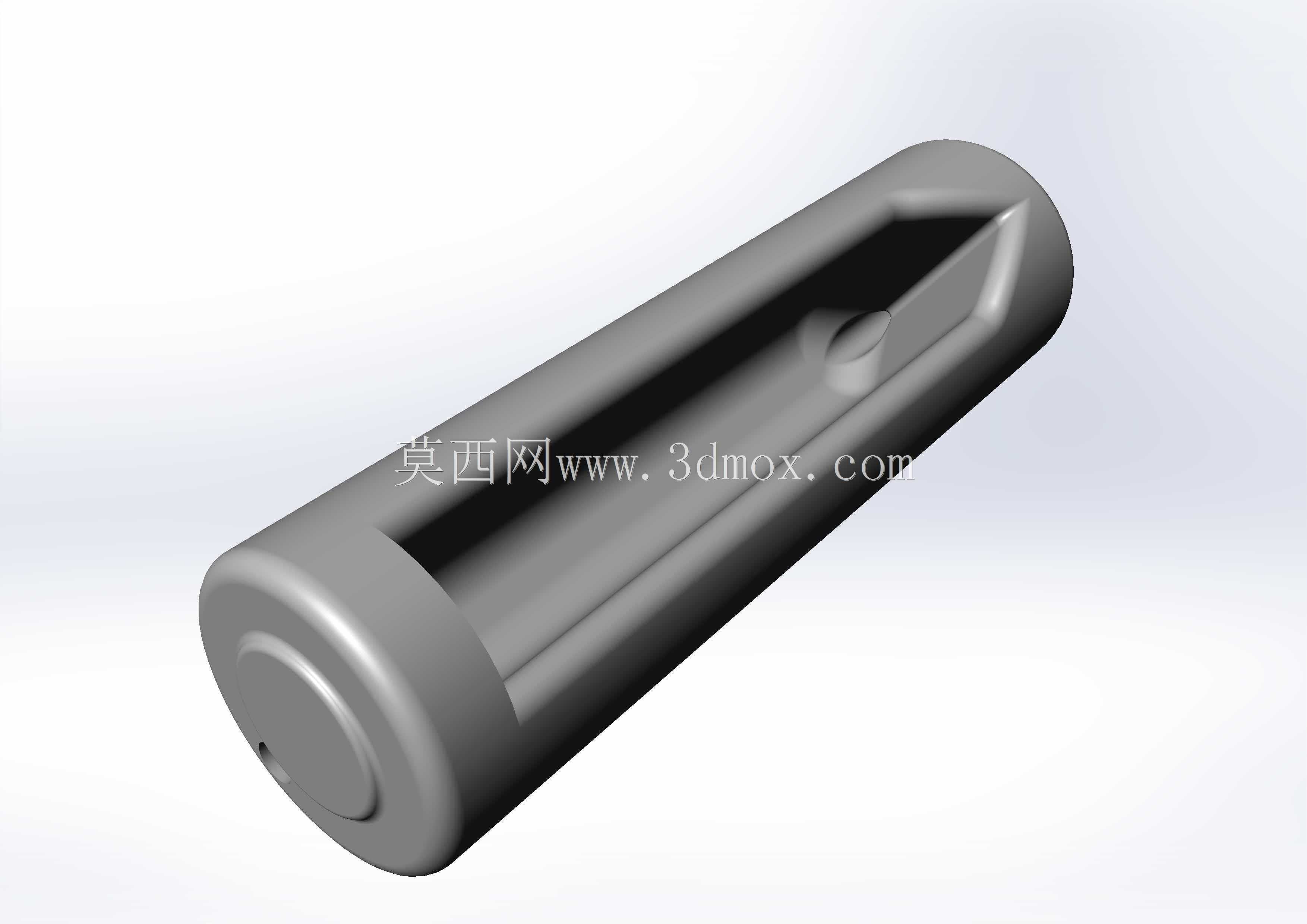

　　从结构设计逻辑来看，整体外形完全贴合标准AA电池的安装边界，圆柱主体外径严格匹配常规AA电池14.5mm的通用尺寸，整体长度控制在50.5mm，和普通碱性AA电池的外形公差保持在±0.2mm以内，确保装入各类标准AA电池仓时不会出现卡滞、松动，能正常触发仓内的正负极端片接触结构。主体侧壁开设的长条形通槽，一方面是为了减轻结构件自身重量，减少仓内额外负载，另一方面也为内部走线提供了充裕的排布空间，导线可以顺着槽体完成内部走线，不会因为导线堆叠撑大结构件外径导致安装受阻。两端的端盖结构做了和常规AA电池正负极一致的凸起与平面特征，正极端的圆形凸起直径4mm、凸起高度0.8mm，完全匹配电池仓内正极弹片的接触凹陷位，负极端的平面结构也能和仓内负极弹簧端面完全贴合，保证供电接触的稳定性，不会出现接触不良导致的设备断电、电压波动问题。

　　实际应用中，这类结构件可以覆盖多类工程场景：在电子玩具的长期通电测试环节，不需要反复更换一次性AA电池，直接将该虚拟电池装入电池仓，外接可调直流电源就能持续供电，大幅降低测试环节的耗材成本，也避免了废旧电池处理的环保问题；在老旧便携电气设备的改造中，部分老款设备的电池仓结构已经老化，弹簧弹力下降，使用常规电池容易出现接触松动，采用该虚拟件外接稳压电源，既可以适配原有仓体的安装尺寸，又能通过外接电源保证供电稳定；在学生电子设计、DIY创作场景中，手头没有匹配的AA电池座时，直接用该结构件配合原有设备的电池仓就能快速搭建供电通路，省去了3D打印定制电池座的建模与打印时间，提升调试效率。

　　设计过程中特意规避了多余的印刷标识与冗余结构，整个柱体除了必要的走线槽与端盖定位结构外没有多余凸起，保证结构通用性的同时，也降低了加工制造的难度，不管是采用3D打印快速打样，还是采用注塑工艺批量生产，都能做到较低的成型公差。两端的导线穿接孔做了0.5mm的圆角倒角处理，避免穿线时尖锐边角割破导线绝缘层造成短路风险，穿线孔内径设置为2.2mm，可以兼容市面上常见的22AWG、24AWG电子线，满足常规小功率设备的供电载流需求。结构件的壁厚控制在1.2mm，既保证了装入电池仓时的结构强度，不会因为弹簧挤压出现侧壁变形，也不会因为壁厚过大挤占内部走线空间，内部空腔可以容纳两根并排的导线完成两端电极的连通。

　　需要注意的是，该结构件本身不包含升压、稳压电路模块，仅作为物理尺寸适配与供电通路的载体，实际使用时需要根据目标设备的额定工作电压匹配外接电源参数，避免电压不匹配损坏设备。相较于市面上常见的电池占位桶，该结构的核心优势在于支持两端灵活走线，不需要在电池仓盖上额外开孔走导线，可以根据设备电池仓的实际布局选择从正极侧或者负极侧引出导线，适配更多不同结构的电池仓设计，比如部分紧凑型设备的电池仓盖没有多余走线间隙，就可以选择从靠近仓体弹簧的一侧引出导线，顺着仓体原有缝隙走线，不影响仓盖的正常闭合。
