单缸往复式内燃机结构三维建模作品

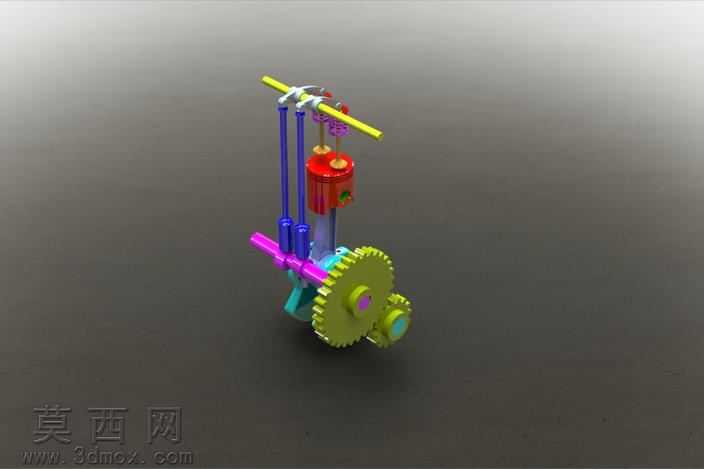

本作品为单缸往复式发动机的完整三维建模成果，建模过程严格遵循内燃机实际工作原理与机械结构逻辑，在三维建模环境中完成所有零部件的参数化绘制与整体装配。建模阶段首先梳理发动机核心运动链路：从活塞往复运动到曲柄连杆机构的旋转转换，再到齿轮组的动力输出与配气机构的同步联动，每一个零件都按照真实机械配合公差设定装配约束，确保各运动副无干涉、运动逻辑符合四冲程发动机的运行规律。材质渲染环节针对不同零部件的功能属性匹配对应材质表现：气缸与活塞组件采用高亮金属材质模拟铝合金缸体的光洁质感，传动齿轮赋予哑光金属材质还原机加工齿轮的表面纹理，配气推杆与气门弹簧分别采用硬质合金与弹簧钢材质表现，输油管路采用亮色工程塑料材质区分不同功能管路，底座与连接构件采用深色调金属材质凸显结构的稳固性，整体渲染通过柔和的环境打光突出各部件的结构轮廓与装配层次，清晰展现发动机内部的动力传递路径。结构设计上完整还原了单缸发动机的核心组成：包含活塞燃烧室组件、曲柄连杆转换机构、正时齿轮传动组、顶置配气气门组件、燃油供给管路与动力输出端，各部件之间的连接关系完全参照真实小型内燃机的布局设计，既保证了外观结构的还原度，也通过合理的装配约束实现了机构运动的可演示性，能够直观展示进气、压缩、做功、排气四个冲程中各部件的协同运动状态。建模过程中对关键配合部位做了细节优化，比如齿轮齿形的参数化绘制保证啮合精度，活塞环的分层结构还原密封设计，气门弹簧的螺旋形态与预紧约束都做了精细化处理，避免出现结构失真，整体模型既可以作为机械原理教学的演示载体，也能够为小型动力机械的结构设计提供参考依据。
