跑车风格改装轮毂辐条造型结构设计

　　这套轮辋造型方案最初是从改装车展的定制轮圈需求切入，日常量产车轮辐条多为五辐、十辐的常规对称布局，视觉辨识度低，做定制化开发时，我们把超跑的运动化视觉符号拆解到轮圈内部结构里，没有改动轮辋外圈的标准安装接口，只对轮盘辐条区域做创意重构。外圈轮辋沿用乘用车改装轮圈的通用基准轮廓，轮缘的胎圈座弧度、唇边厚度都保留常规17到19寸改装轮圈的匹配尺寸，轮辋轴向宽度控制在8J到9.5J区间，适配多数性能车的轮胎安装边界，轮盘中心的安装孔位完全按照乘用车五孔轮毂的标准PCD分度圆布局，中心孔预留对应轴头的配合公差，周边均匀布置螺栓过孔，不需要改动原车桥壳、制动卡钳的安装位置，就能完成替换装配。辐条部分没有采用常规直条或者分叉式的承重结构，

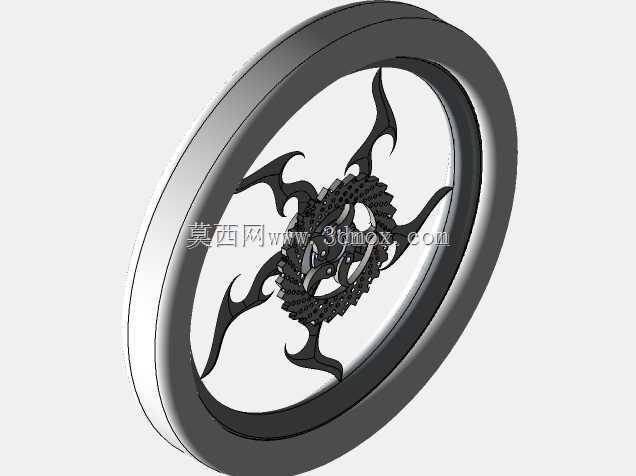

　　而是把流畅的尖刺状曲面从中心轮毂座向外缘轮辋内壁延伸，五组主辐条沿圆周均匀分布，每组辐条都做了变厚度曲面过渡，靠近中心安装座的位置截面厚度更大，用来传递车轮行驶时的径向、侧向载荷，往轮辋方向延伸时辐条宽度逐步收窄，末端做尖锐的流线收边，既减少轮盘位置的冗余材料重量，也让镂空区域的占比大幅提升，行车时气流可以直接穿过辐条间隙，带走制动盘摩擦产生的热量，降低长距离制动后的热衰减风险。中心轮毂座区域额外叠加了一层齿状装饰环，细密的环形齿槽围绕中心孔排布，和尖刺辐条的锐利风格形成呼应，齿环和辐条主体做一体化曲面衔接，没有额外拼接缝隙，后续不管是采用锻造铝合金铣削加工，还是采用低压铸造成型后做CNC修边，都能直接提取分型面，

　　不需要额外拆分零件。建模过程中先绘制轮辋的回转体基础轮廓，再草绘辐条的中心引导线，用曲面放样生成单根辐条的实体，圆周阵列完成五组辐条布局后，对辐条和轮辋、中心座的交接位置做全圆角过渡，避免应力集中在尖角连接处，镂空区域的边缘都做了等厚度壁厚校验，保证最薄位置的截面强度满足车轮承受冲击载荷的要求。这套结构既可以作为改装车的外观定制轮圈使用，也可以把辐条造型单独提取出来，作为轮毂装饰罩、汽车主题文创摆件的设计参考，安装时只需要匹配对应车型的轴头直径、螺栓孔距，校核辐条内侧和制动卡钳的避让间隙，保证转向、跳动过程中没有运动干涉，就能直接落地装车，镂空的大间隙设计也减少了轮下质量，对提升悬架响应速度有一定帮助。
