乘用车多辐条铝合金轮毂轮辋结构

　　该轮辋属于乘用车行走系统的核心承载部件，主要承担轮胎固定、整车载荷传递、行驶冲击缓冲以及制动力驱动力输出衔接的功能，广泛适配家用轿车、城市SUV等民用车型的换装、改装以及整车底盘开发验证场景。在整车装配体系中，轮辋外侧通过轮辐造型面外露，直接决定车辆侧面视觉风格，内侧轮桶则嵌入轮胎胎圈，与制动盘、转向节、悬架摆臂等底盘部件形成完整的行走总成。

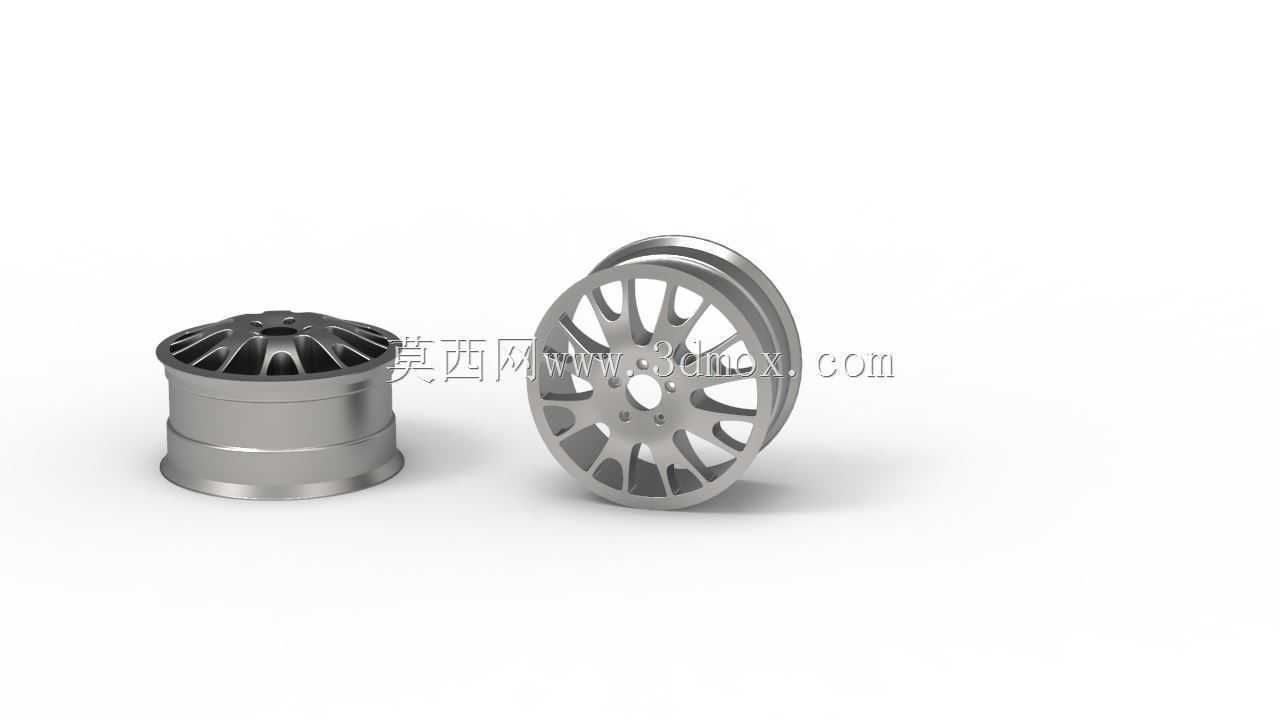

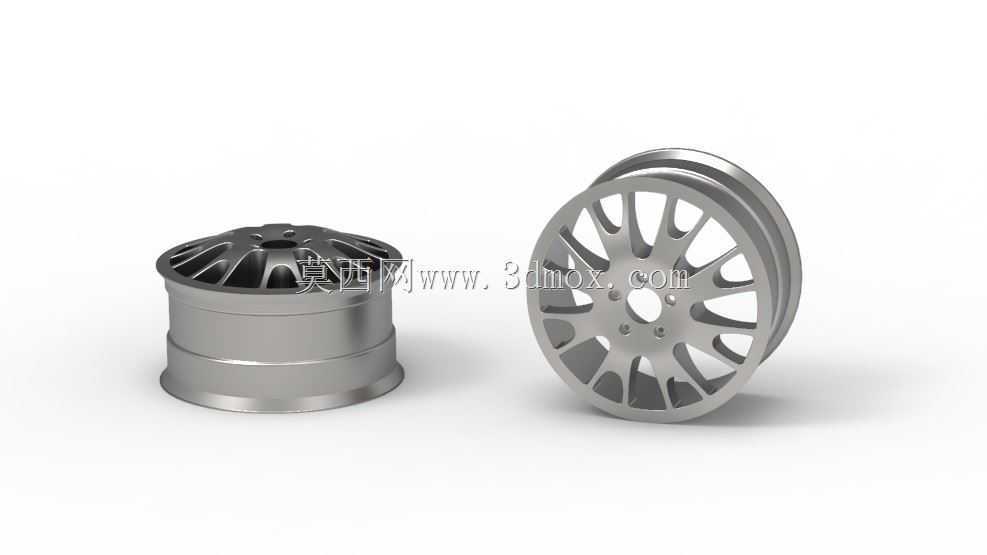

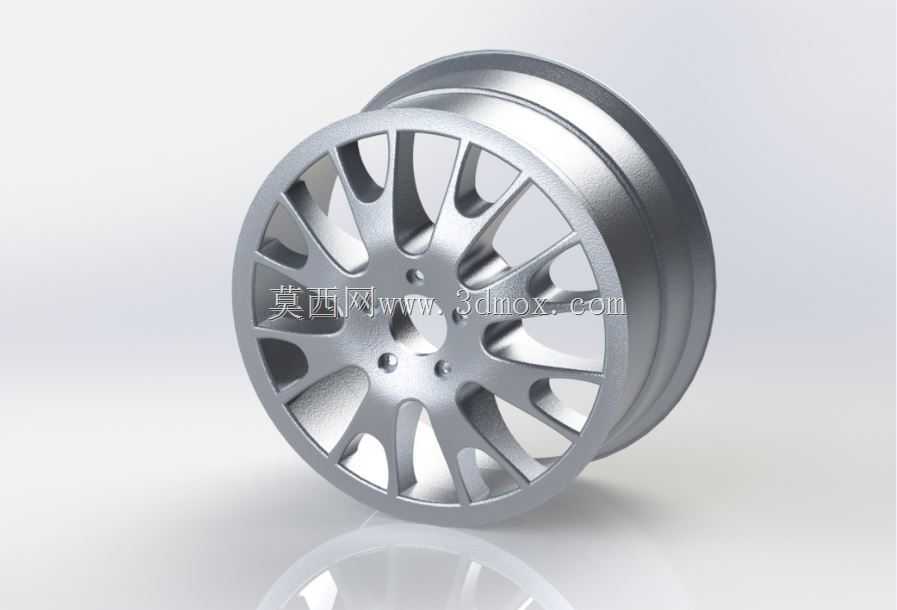

　　从结构设计逻辑来看，这款轮辋采用分体式视觉呈现，完整还原了轮辋的内外双侧结构：外侧轮辐采用多组分叉式镂空辐条布局，辐条从中心安装座向外呈放射状延伸，每根辐条之间预留大尺寸镂空窗口，一方面在行驶过程中为制动盘提供充足的通风散热通道，避免连续制动后制动热衰减，另一方面通过镂空去除非承载区域冗余材料，在保证整体结构强度的前提下降低轮辋自重，减少簧下质量，提升悬架响应速度与整车燃油经济性。中心区域预留中心定位孔与周向均布的螺栓安装孔，安装孔位严格匹配整车轮毂轴承的法兰盘分布规格，装配时中心孔与轴头定位凸台过盈配合，承担径向定位作用，周向螺栓则通过预紧力将轮辋压紧在制动盘法兰面，传递驱动与制动扭矩。

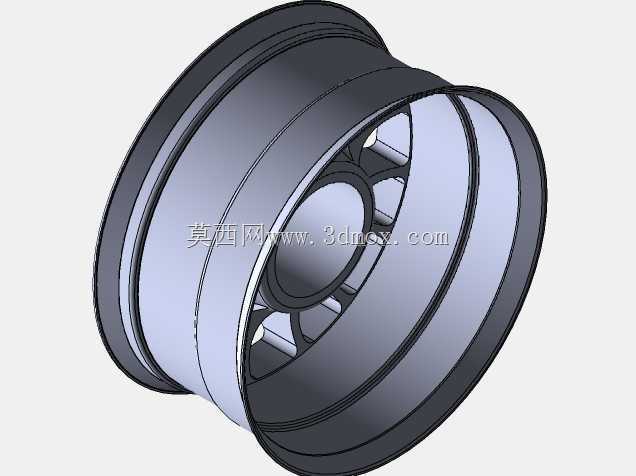

　　轮辋内侧的轮桶部分采用阶梯式变壁厚设计，靠近轮辐的桶身区域壁厚更大，承担车辆过弯、颠簸路面产生的交变弯曲载荷，靠近轮缘的位置设计有标准胎圈座凸台，轮胎充气后胎圈紧密卡合在凸台内侧，防止高速行驶、急加速急制动时轮胎与轮辋发生相对滑移。轮辋两侧的轮缘采用翻边圆弧过渡，避免尖锐棱边割伤轮胎胎圈，同时在轮胎受到侧向冲击时，轮缘可以约束胎圈脱开，降低爆胎、脱轮的风险。

　　在安装边界校核层面，建模过程中完整还原了轮辋的偏距、孔距、中心孔直径等关键装配尺寸，轮辋内侧桶身预留了足够的制动卡钳避让空间，可适配常规浮动式制动卡钳与小尺寸固定式制动卡钳，不会出现转向打满、悬架压缩到极限位置时轮辋与卡钳、悬架摆臂发生运动干涉的问题。辐条背面的安装座平面加工有定位沉台，保证螺栓拧紧后轮辋端面跳动量控制在整车要求的公差范围内，避免高速行驶时方向盘出现抖动。材质层面默认采用铸造铝合金的力学属性设定，结构强度可覆盖常规民用道路的冲击载荷，同时兼顾轻量化与耐腐蚀特性，三维结构完整呈现了轮辋从外造型到内安装面的所有细节，可直接用于底盘装配干涉校验、改装件选型匹配以及轮辋加工工艺的前期验证。
