液压油压压力传感元件结构设计

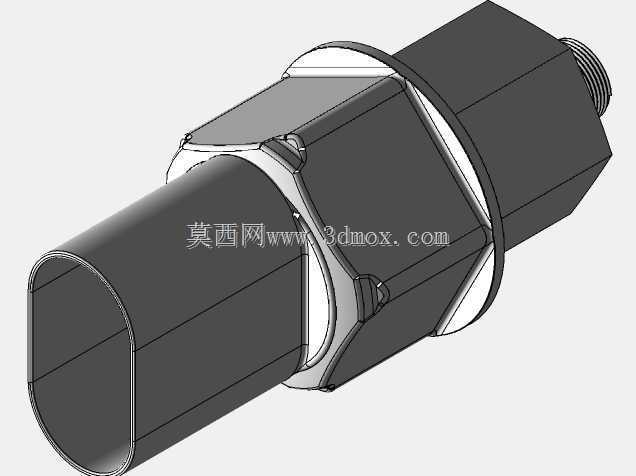

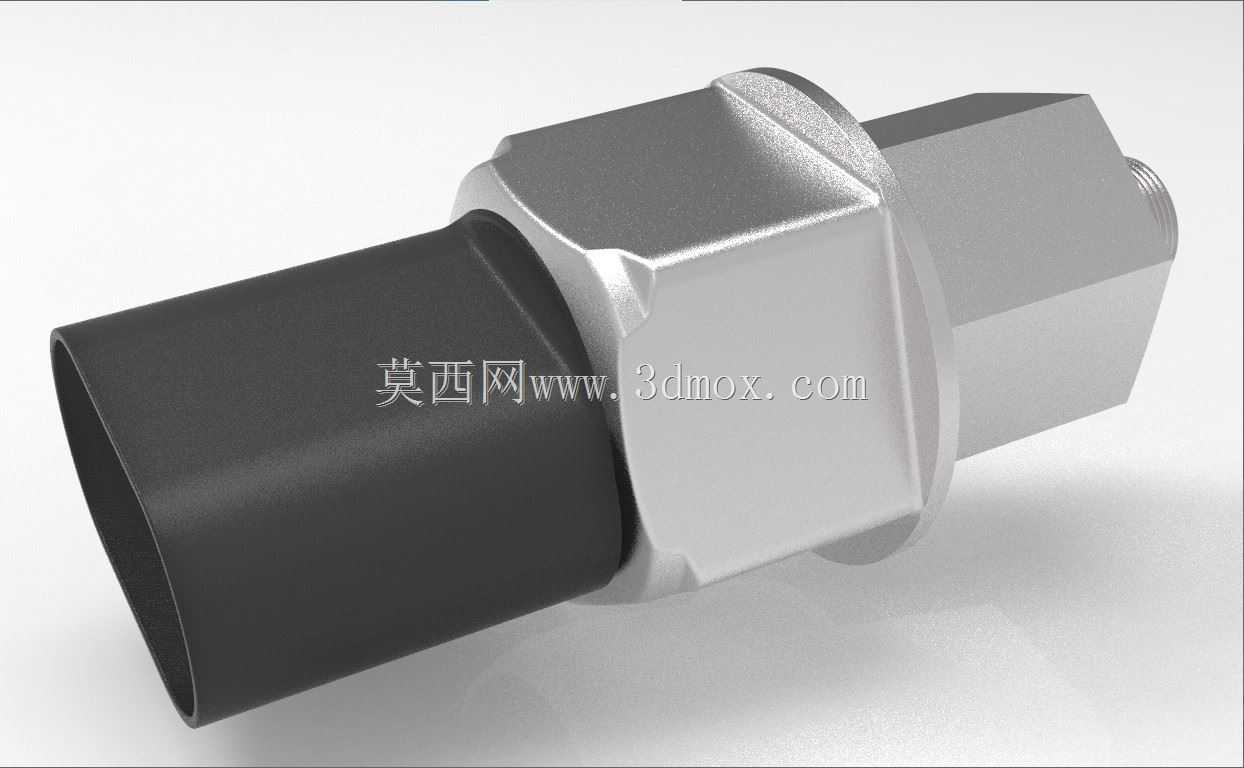

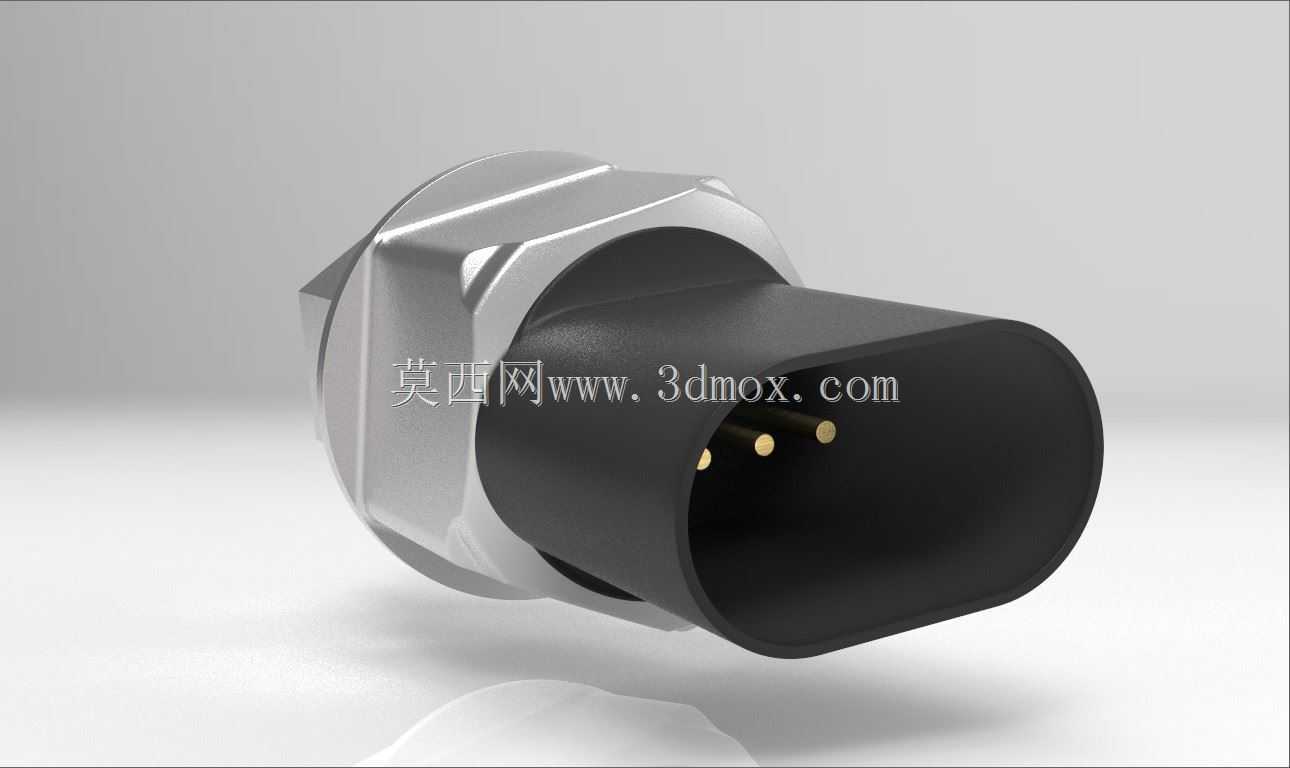

　　这款压力传感元件主要面向液压管路与发动机润滑系统的压力监测场景，在工程机械、重型车辆、固定式液压站以及工业动力机组中都有广泛适配空间，核心作用是将油路内的实时压力值转化为可被控制系统采集的电信号，为油压异常报警、负载状态判断、系统闭环调节提供可靠的现场数据支撑。从整体结构布局来看，元件采用三段式同轴构型，一端为黑色塑封电气插接舱，中段为六角金属锁紧基体，另一端为外螺纹油压接入端，各段之间通过台阶轴面过渡，既保证了装配时的受力传递路径清晰，也让流体密封面与电气隔离面完全分开，避免油路介质渗入信号侧。电气插接端采用行业通用的扁形插接轮廓，外围塑封壳体做了圆角收边，内部预留插针安装腔，对接整车或设备端的线束插头后可实现快速锁止，

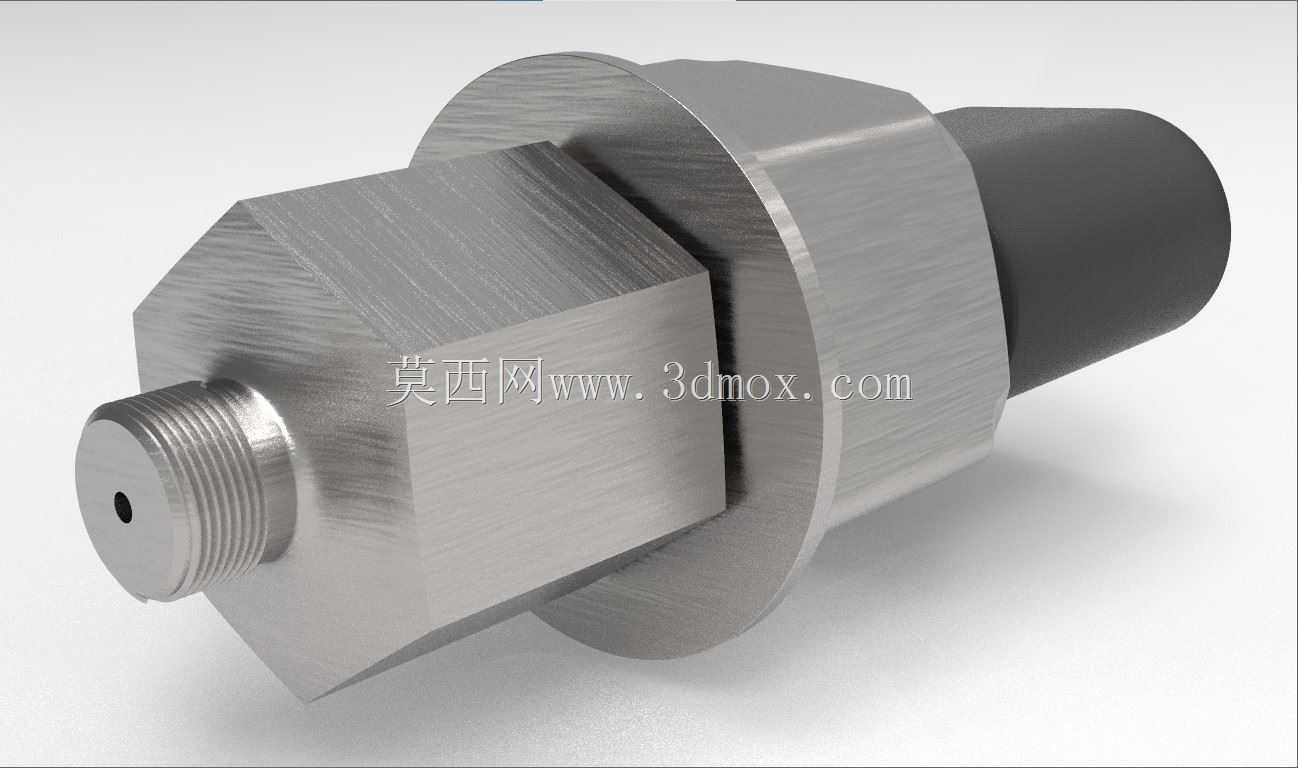

　　防护层面可以适配车间多尘、机组周边溅油的常规工况，插拔操作不需要额外工具，后期维护更换时能直接在管路旁完成拆装。中段的六角金属本体是整个元件的受力核心，六方平面的尺寸完全适配标准开口扳手，安装时可以直接施加扭矩将端部螺纹拧入油路测压口，六方的棱边做了小倒角处理，既去除加工毛刺，也避免扳手咬合时刮伤零件表面；本体内部集成压力感应芯体的安装腔，金属壳体的壁厚经过冗余设计，能够承受油路常态工作压力叠加瞬时水锤冲击的载荷，不会出现壳体形变导致的密封失效。油压接入端的外螺纹规格匹配液压系统常见的测压接口，螺纹根部预留密封端面，装配时配合铜垫圈或者O型圈即可实现端面静密封，端部的中心引油孔直接连通内部感应膜片，

　　油路压力可以无滞后地作用在感应元件上，引油孔的孔径做了合理收窄，既可以阻挡油路内大颗粒杂质直冲膜片，也不会造成压力传递延迟。在安装边界层面，该元件轴向总长度控制在紧凑区间，六方对边尺寸符合常规扳手操作空间要求，装车或装站时不需要为传感器预留超大安装位，相邻管路、阀块之间只要留出扳手转动的余量即可完成布设；元件整体同轴度在建模时做了严格约束，螺纹段、六方基体、插接舱的中心轴线重合，拧入接口后不会出现偏摆，插接端的朝向也可以在螺纹拧紧后调整到线束走线最顺畅的角度。设计过程中优先兼顾了批量加工的工艺性，金属段可以采用标准棒料经数控车削完成外形与螺纹加工，六方结构既可铣削成型也可直接选用六角棒料缩减加工工序，

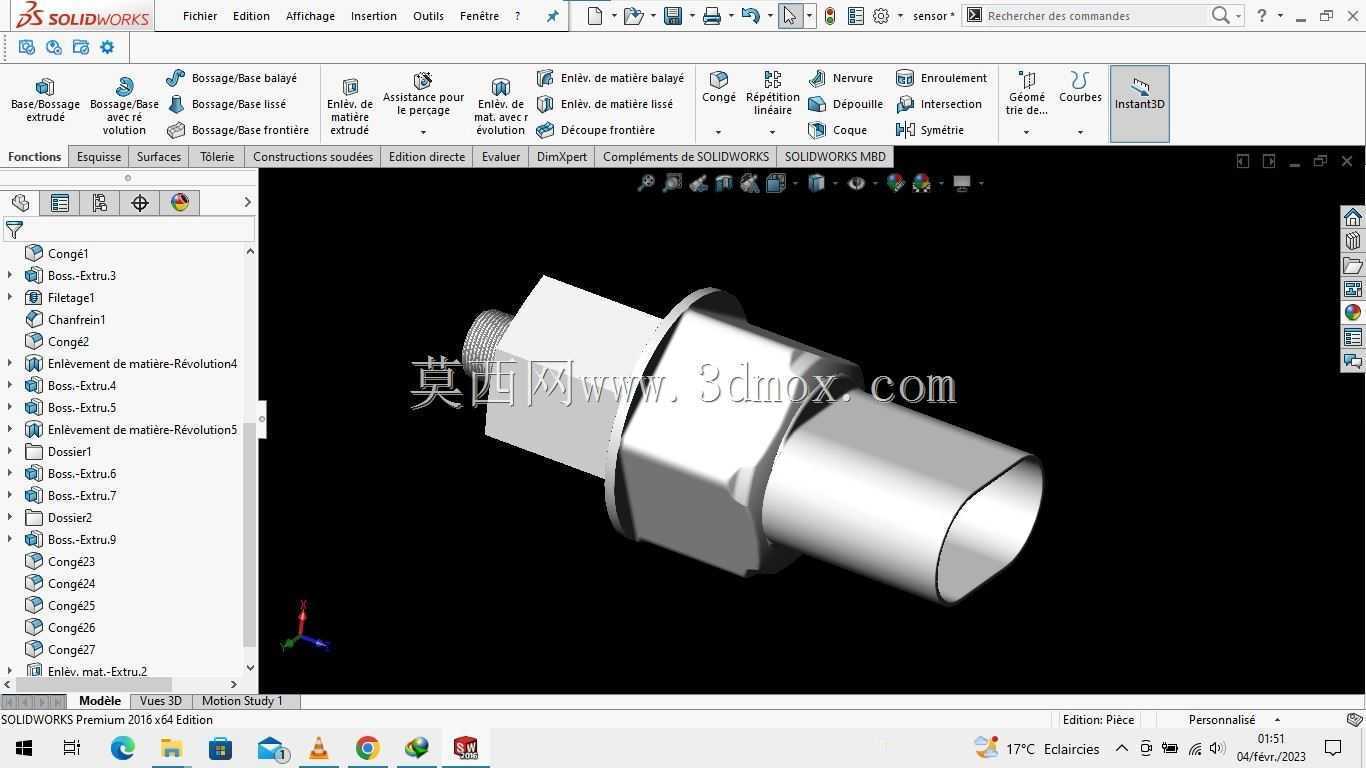

　　塑封插接舱采用成熟的注塑工艺包覆电气接插部分，和金属基体之间通过嵌件注塑实现牢固结合，避免长期振动场景下两段出现松脱。在液压系统实际运行中，这类传感器通常布置在主油道、过滤器出口或者泵组输出管路上，能够实时反馈油路堵塞、泵体磨损、润滑油位不足等故障引发的压力波动，控制系统采集信号后既可以在人机界面显示实时油压，也能在压力超出安全阈值时触发预警甚至停机保护，避免动力元件因缺油、超压出现不可逆损坏。建模时完整还原了各段的配合台阶、倒角、螺纹收尾以及插接舱的轮廓细节，结构工程师可以直接将其嵌入液压系统总成、发动机机组的三维布局中，提前核查安装间距、扳手操作空间以及线束弯折半径，也可以基于该构型延伸适配不同压力量程、不同螺纹规格的衍生传感元件设计。
