剪叉式可伸缩径向运动传感臂结构

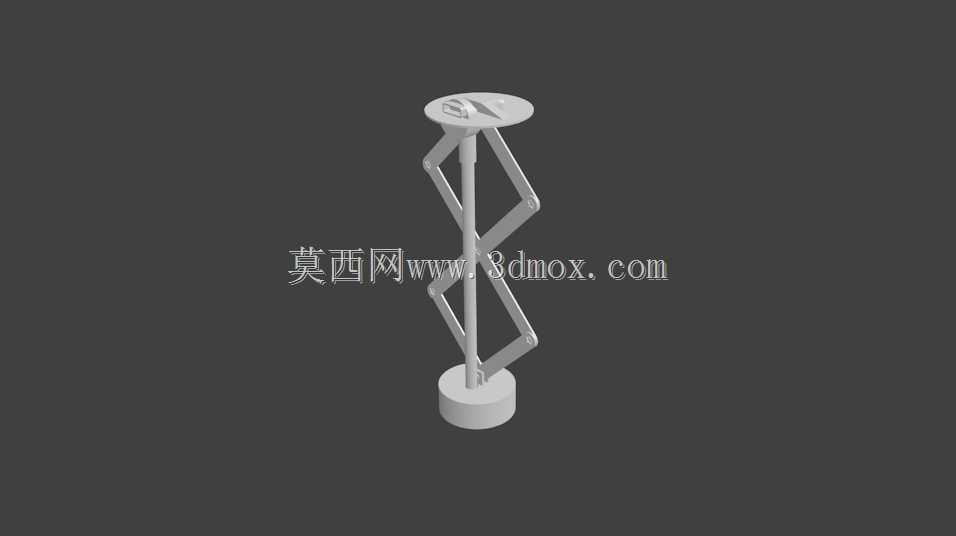

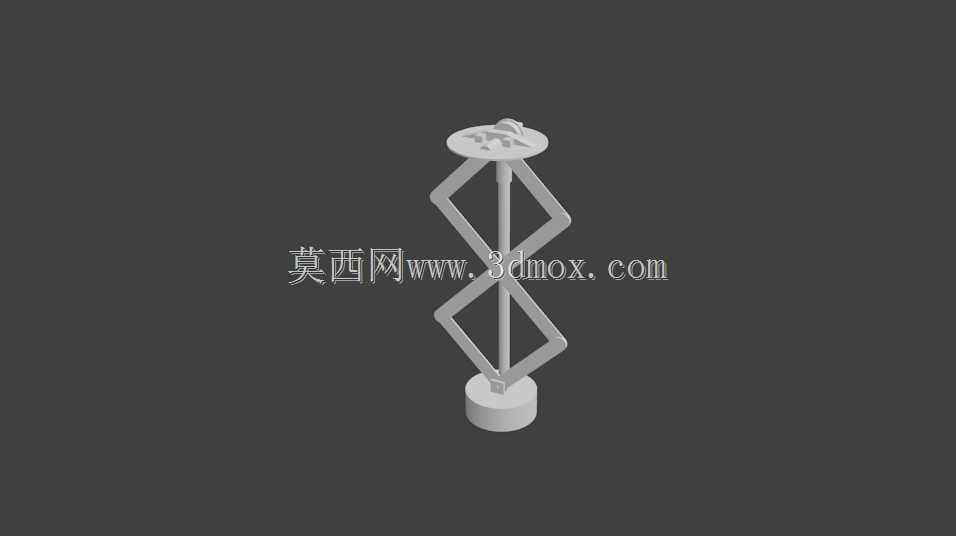

　　这套伸缩臂结构面向需要把直线位移采集转换为旋转传感器输入的检测场景，常见于小型升降台开度反馈、折叠支撑臂位置监测、教学实验台运动转换模块以及轻载自动化夹具的行程感知环节。现场安装时，底部圆柱座承担固定界面，可通过座体底面贴合安装板，也可利用圆柱外圆进行定位；顶部圆盘作为被测运动端，随外部执行件产生上下位移。整体占用空间呈细长柱状，收缩状态下臂架折叠在中心杆两侧，伸展后依靠两组平行四边形剪叉连杆同步张开，避免顶端偏摆。

　　结构核心在于铰接连杆的几何布置。中心竖杆承担导向和限位作用，两侧剪叉片通过销轴交替连接，底端与固定座铰接，顶端与移动盘铰接。直线运动经过连杆夹角变化后，在铰接轴处形成可预测的角位移，因此能够把不适合直接安装旋转编码器的轴向行程，转化为旋转传感器容易采集的径向转动。对选型人员来说，这种布置减少了额外齿条、齿轮或拉线盒的使用，在短行程、低载荷、低成本检测点上更易布置。

　　设计采用模块化思路，固定座、中心杆、剪叉片、销轴和顶部盘体边界清晰，连杆片形状规则，铰接孔位置对称，便于按行程需求增减节数或调整杆长。若安装高度受限，可缩短连杆并保留相同铰接关系；若需要更大行程，则可在保证连杆刚度和运动不干涉的前提下扩展剪叉节数。所有承载件按注射成型工艺考虑，壁厚应尽量均匀，铰接孔周边需要适当加强，销轴位置避免薄边突变，以降低注塑缩痕和装配后卡滞概率。

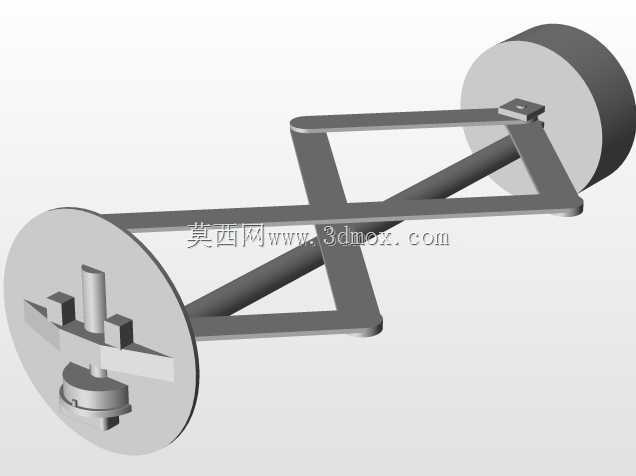

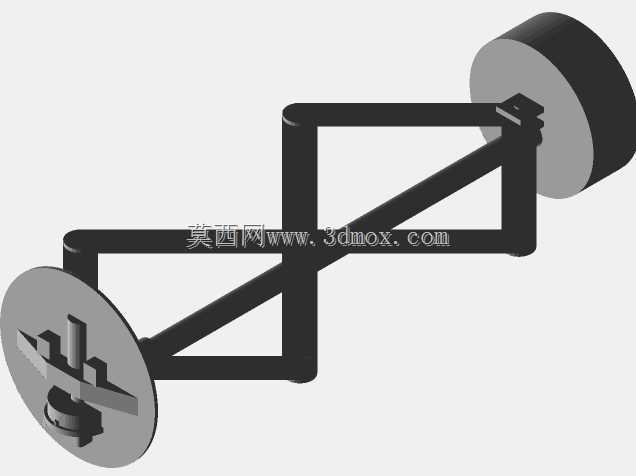

　　外形边界上，底部圆柱座直径大于臂架折叠宽度，提供稳定支撑；顶部圆盘直径略大于臂宽，用于连接外部压头或被检测面板。三维建模时应重点检查剪叉片在最低位置与最高位置的夹角、销轴同轴关系、顶端盘体水平度以及连杆与中心杆之间的间隙。运动仿真中需确认全行程无零件穿透，铰接处保留合理转动间隙，顶端只产生预期的竖向位移。装配关系宜按“底座定位—中心杆固定—单侧连杆预装—销轴穿装—对侧连杆闭合—顶端盘连接”的顺序处理，这样能减少多连杆同时对位造成的装配困难。

　　该结构不追求大负载，而强调轻量、可扩展和运动转换直接。用于传感器教学时，它能直观展示直线位移与角位移之间的机械映射；用于设备改造时，可在不改变原有升降执行件的情况下增加位置反馈；用于小产品开发时，规则的塑料件形态也有利于后续开模和批量装配。
