四杆联动夹紧举升工装结构

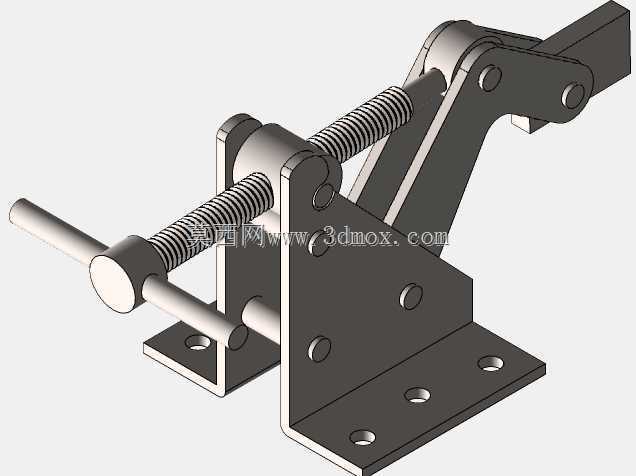

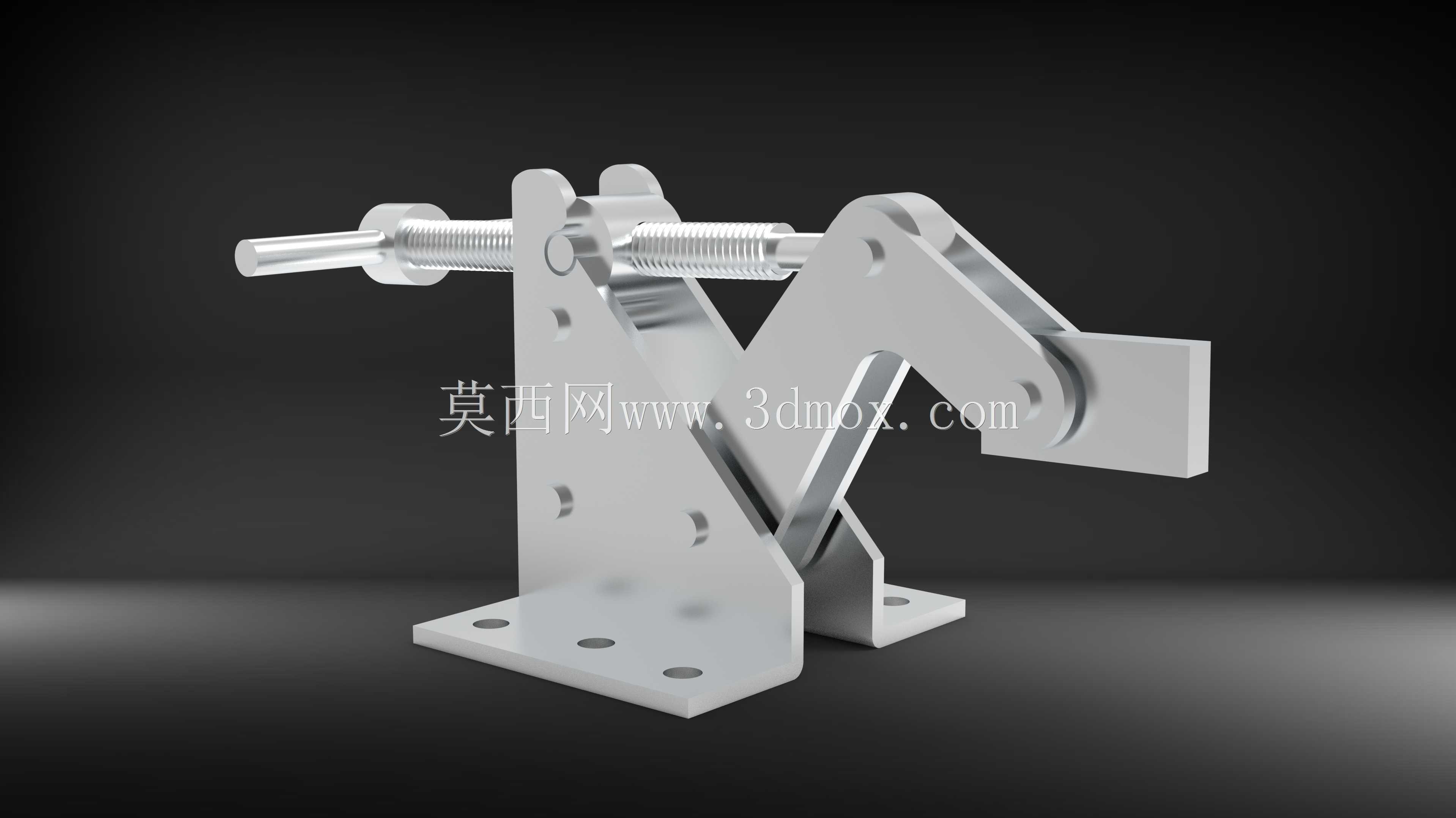

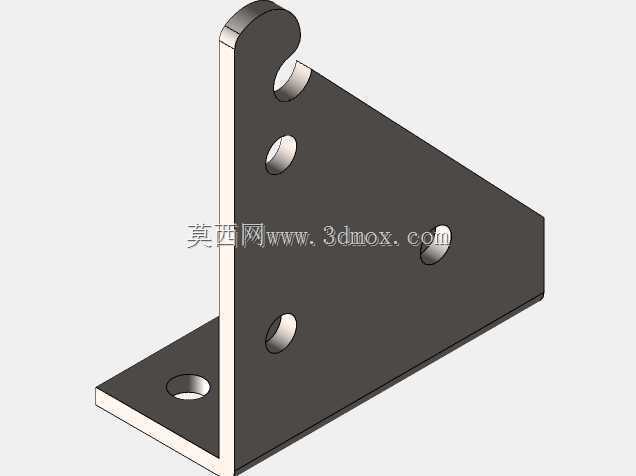

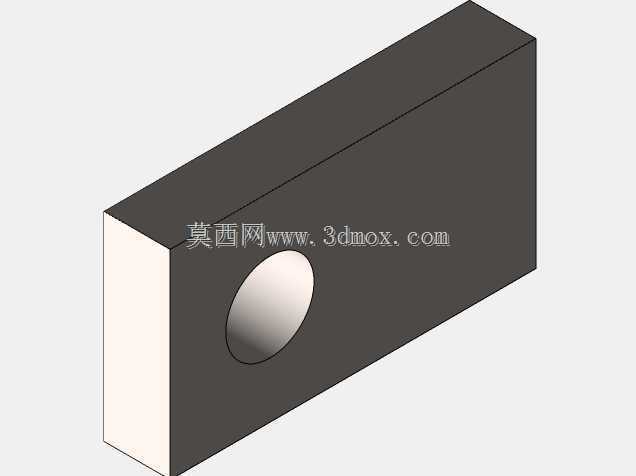

　　这套四杆联动结构以平面连杆运动为核心，将手动螺杆的直线输入转化为压臂的摆动压紧动作，常见于焊接工装、装配工位、检具定位以及小型工件的快速夹紧场景。机构底座采用两块立式支撑板与底板组合，底板预留多个安装孔，可直接固定在工作台、型钢框架或专用夹具底板上；安装时需要保证两侧支撑板同轴度，否则连杆销轴在往复运动中会出现卡滞、偏磨。

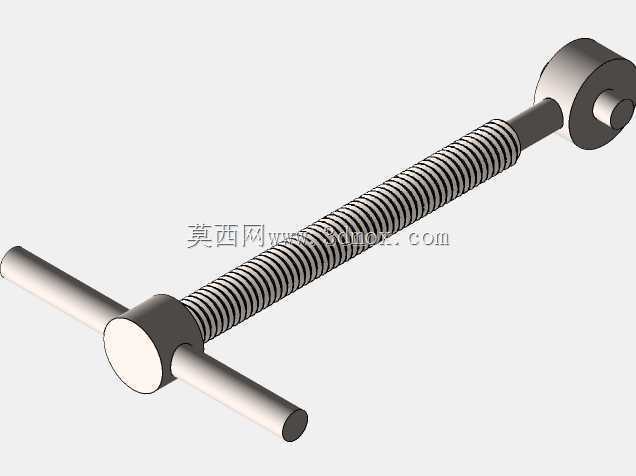

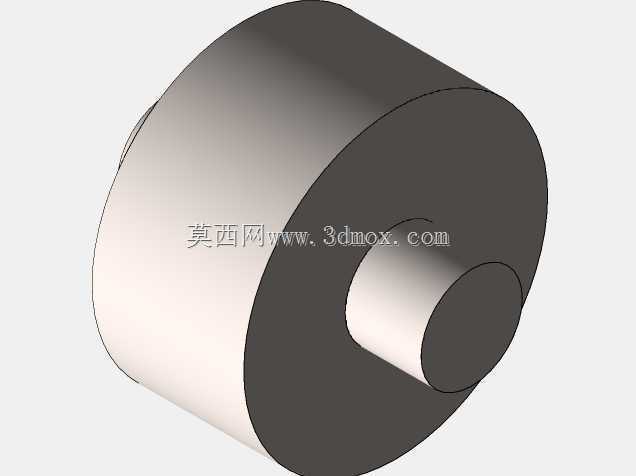

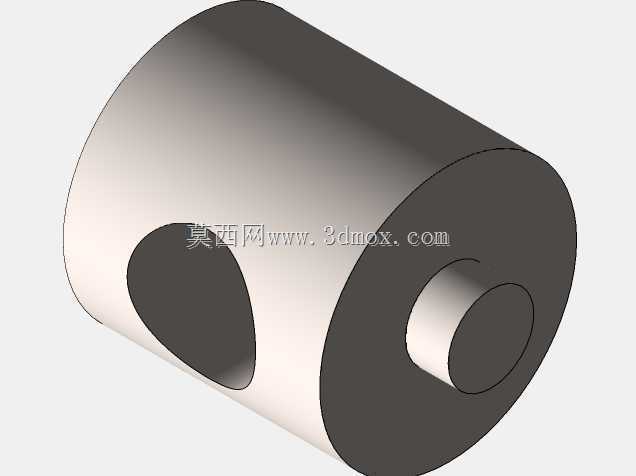

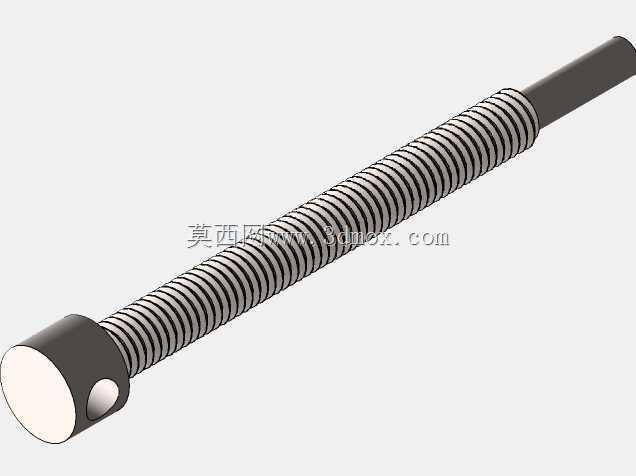

　　从功能上看，前端压臂负责对工件施加压紧力，中部连杆传递运动并形成力臂放大，后部螺杆与调节螺母组成输入段。转动横向螺杆时，螺母座沿轴向移动，带动摇杆绕支点回转，再通过连杆推动压臂闭合或张开。该布置利用四杆机构在接近压紧位置时的机械增益特性，使操作端较小的手动力即可在压头处获得较稳定的夹紧力；若压臂继续越过特定几何位置，还可形成接近自锁的状态，降低工件在振动工况下松脱的风险。

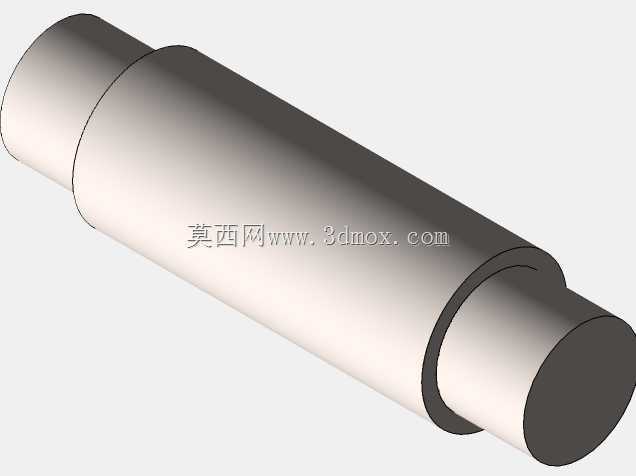

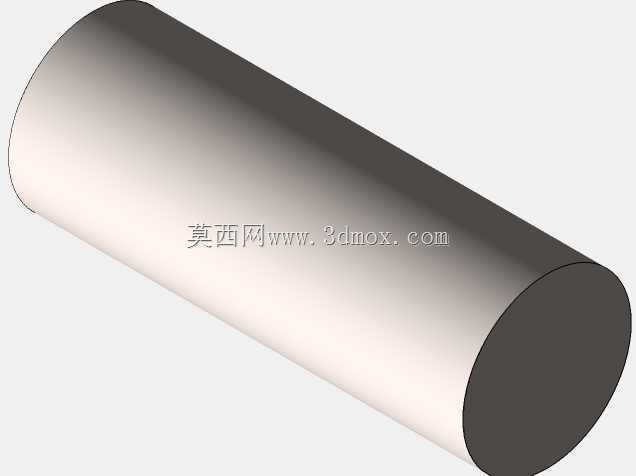

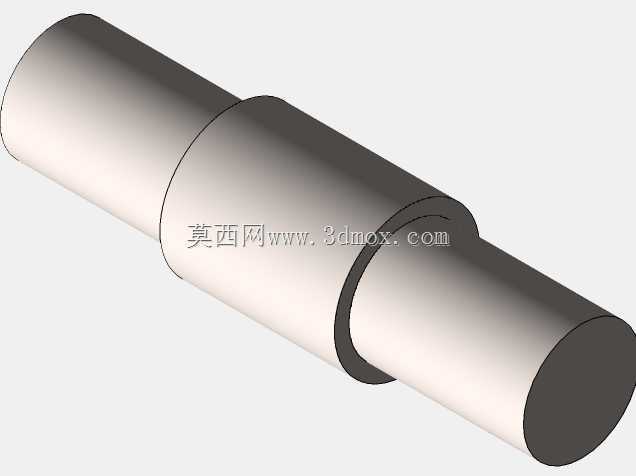

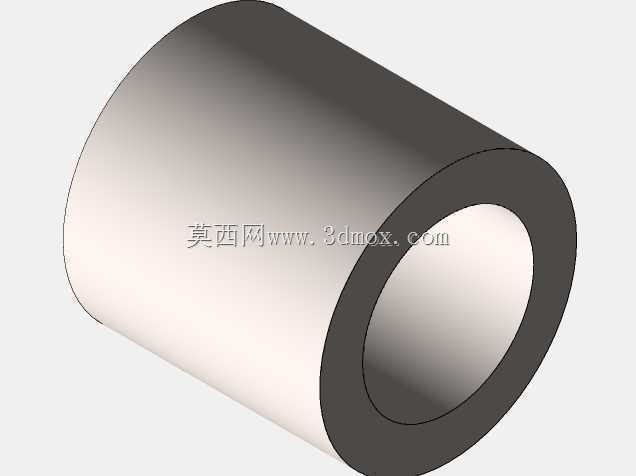

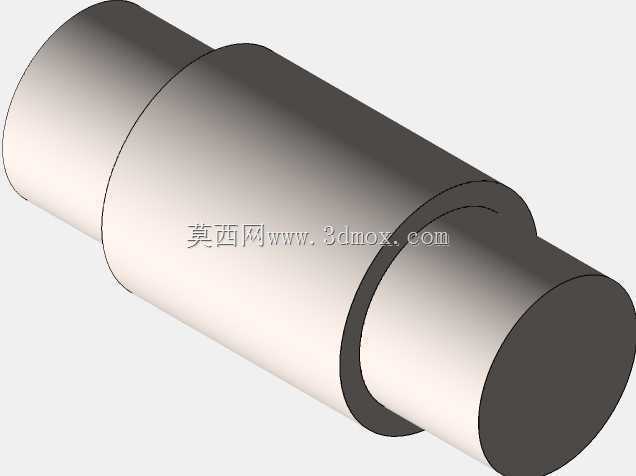

　　设计时首先要确定固定铰点间距、摇杆长度、连杆长度和压臂回转半径。铰点位置并非随意布置：压臂全开时需要留出工件取放空间，闭合时压头应尽量垂直作用于工件支撑面，避免产生较大侧向分力。螺杆行程与连杆转角需要匹配，行程过短会导致压紧不到位，行程过长则可能使机构越过死点后难以松开。销轴直径按剪切和挤压应力校核，连杆孔位建议设置衬套，以便在高频使用后更换磨损件。

　　外形边界方面，底板承担整机定位，立式板高度决定摇杆摆动空间，横向螺杆向两侧伸出，操作端应预留扳手或手轮旋转半径。压臂前端可更换不同高度、形状的压头，以适应平板件、型材、焊接组件等不同被压对象。三维建模过程中，应重点表达各铰点的同轴关系、螺杆与螺母座的配合、压臂极限开合角度以及底座安装孔位。装配体检查时需做运动干涉验证，尤其关注连杆在翻转过程中与立板、螺杆、压臂之间的间隙。

　　在实际产线中，这类机构不依赖复杂动力源，维护点集中在销轴、衬套和螺纹副，适合定位节拍明确、夹紧力要求中等的工位。结构件多采用钢板切割、铣削和钻孔加工，焊接后需进行去应力处理，保证铰点孔系位置稳定。
