长圆形带沉孔密封安装盖板结构

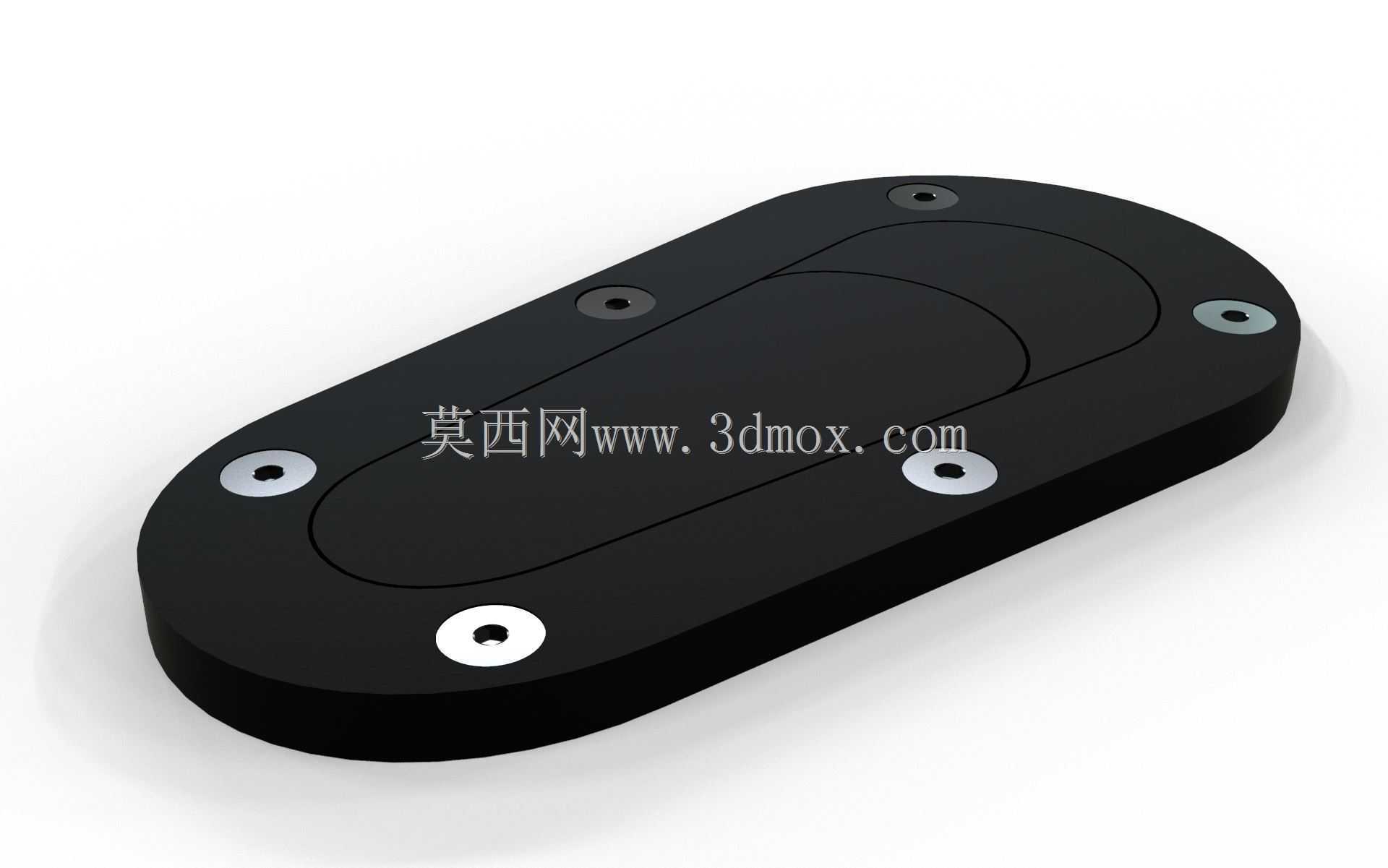

　　这款长圆形安装盖板在小型传动箱体、户外接线腔体、车载电控盒以及桌面小型设备的端盖设计中十分常见，整体采用扁平厚板构型，一端做半圆收头，另一端以平直边过渡，轮廓没有尖锐外凸角，既能够避开周边管路与线束的排布空间，也能减少操作人员在检修拆装时被棱角刮碰的风险。盖板板面预留了六处安装孔位，孔位沿长圆形外轮廓均匀分布，其中部分孔位加工出沉台结构，装配时螺钉头可以完全沉入板面以下，不会在盖板外侧形成凸起，既方便后续在盖板外侧叠加防护层或装饰罩，也能避免外露钉头积存灰尘、油污与冷凝水。板面中部设置两道内凹的闭合型线槽轮廓，该区域主要用于贴合密封垫片或涂覆密封胶，内凹边界可以对垫片形成径向限位，设备运行出现振动时垫片不会发生横向窜动，

　　长期使用后密封面仍能保持稳定的压缩量，有效阻挡粉尘、水汽与切削液进入腔体内部。从结构设计思路来看，这类盖板优先兼顾安装容错与密封可靠性：孔位间距按照常规小腔体法兰边宽度排布，相邻孔之间的板体拥有足够的压紧跨度，拧紧螺钉时板面受力均匀，不会出现局部翘曲导致密封面缝隙不均的问题；板体厚度选取兼顾刚性与轻量化需求，既可以采用硬质阳极氧化铝合金加工，也可使用工程塑料注塑成型，适配不同防腐、绝缘与成本控制场景。实际装配时，盖板的平直侧边可作为定位基准，与腔体开口的直边对齐后即可快速确认安装方向，半圆端则对应腔体内部弧形元件的轮廓，避免盖板与内部绕组、接线端子或传动零件发生干涉。盖板外轮廓与腔壁之间预留有均匀的法兰搭接宽度，

　　安装孔中心到板边的距离满足螺钉扳手的操作空间要求，日常维护拆卸时不需要挪动周边相邻部件即可完成螺钉拆装。板面的沉孔深度与所选螺钉头厚度匹配，锁紧后钉头顶面与板面近乎齐平，在空间紧凑的设备夹层内安装时，不会因为外凸钉头刮伤相邻线束绝缘层。这类盖板结构还可根据使用场景调整表面处理方式，用于户外设备时可做哑光喷塑提升耐候性，用于食品加工设备时可做光滑圆弧过渡减少污物附着，用于传动箱端盖时则可在板面内侧增设加强筋，进一步提升承压能力，抑制薄板在油温变化或内部微压作用下产生的形变。建模过程中需重点保证长圆轮廓的相切过渡顺滑，沉孔与通孔同轴度一致，密封凹槽的深度均匀，后续出工程图时可直接标注孔位位置度与密封面平面度要求，指导加工与装配环节控制精度。
