带肋板立式法兰支座机械零件

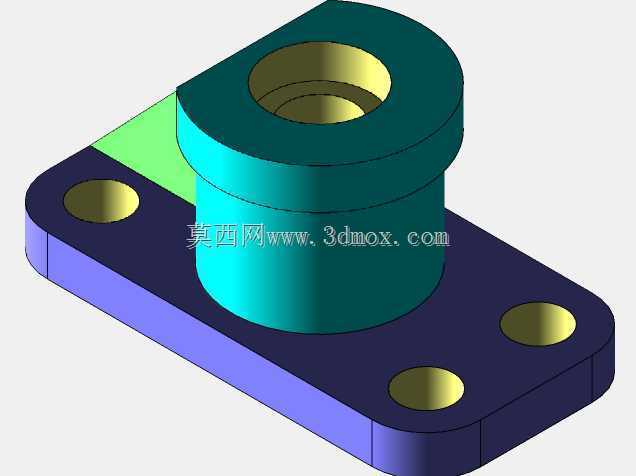

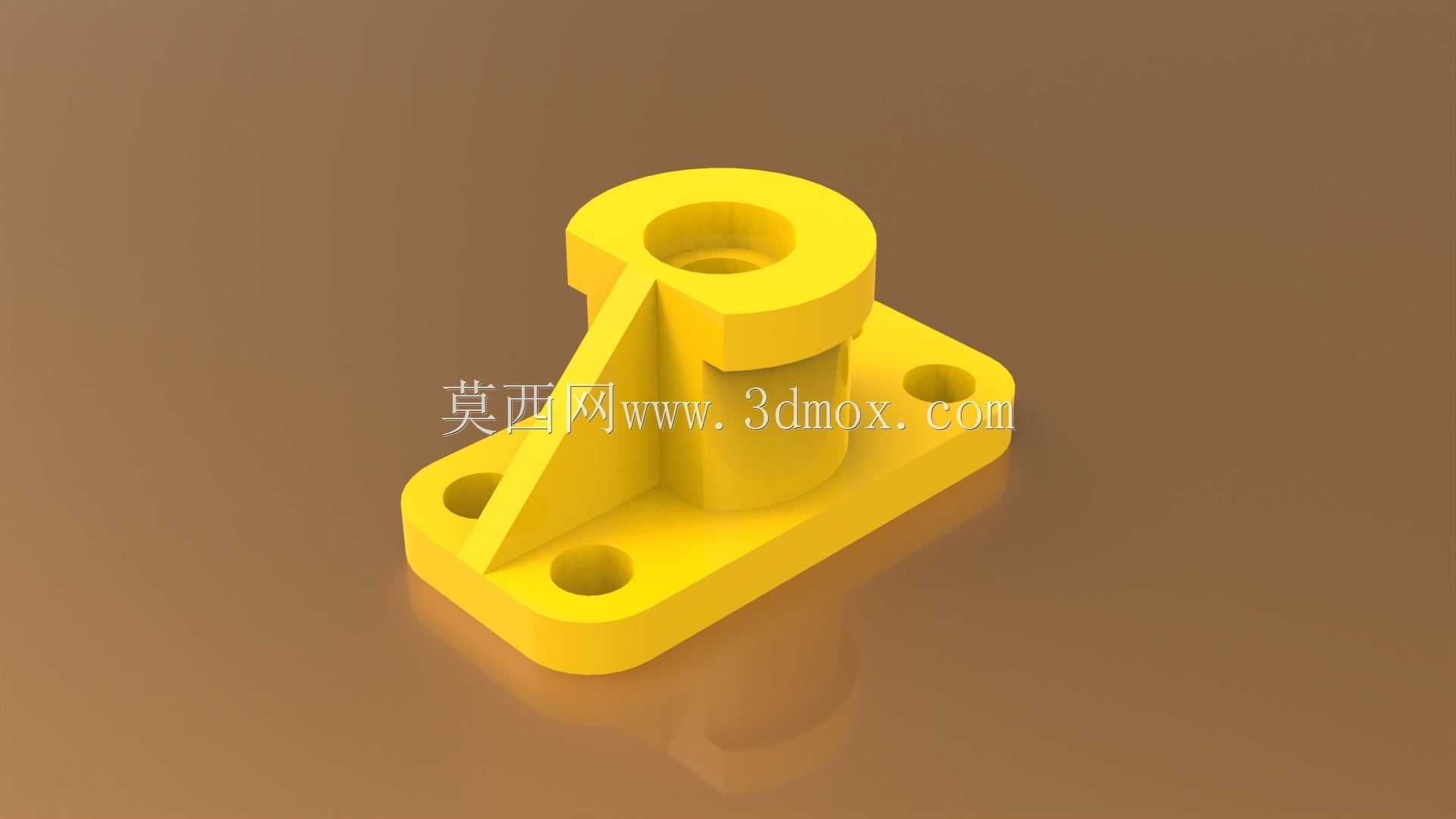

　　该支撑座类零件在自动化产线、小型工装夹具、实验台架以及轻工输送设备中较为常见，主要承担立柱、导杆、销轴或小型回转部件的定位与承载任务。零件下部采用近似菱形的法兰底板，底板四角区域布置通孔，可直接穿过螺栓固定在机架台面、型材基座或焊接平台上；这种布局能够在有限占地内拉开紧固件间距，降低倾覆力矩对连接面的影响。底板上表面与中部圆筒相接，圆筒内部形成轴向通孔，既可作为轴类零件的穿过通道，也可容纳衬套、定位销或短导柱，使上方机构在装配后保持稳定的同轴关系。圆筒一侧设置三角形加强肋，肋板同时连接底板与筒壁，把悬臂方向的载荷转化为连续的结构传力路径。实际工况中，若上部杆件承受侧向推力或频繁启停带来的交变载荷，肋板能够明显抑制圆筒根部的弯曲变形，

　　减少螺栓连接处的附加拉扯。顶部带有局部开口的凸缘结构，侧面形成近似卡口的轮廓，便于配合压紧块、锁紧螺钉或卡扣件对插入筒内的杆件进行周向固定；开口还能在装配时提供微量弹性收紧空间，避免全封闭抱夹对加工精度提出过高要求。建模时需先确定底板安装孔的中心距与外轮廓边界，再以孔位为约束向上建立圆筒轴线，保证通孔与安装基准垂直。肋板不应简单做成孤立三角块，而要与底板、筒壁做连续过渡，在根部保留适当圆角，以缓解应力集中。法兰底板厚度要兼顾螺栓沉头空间和底面贴合度，孔边到外沿需留出足够壁厚，防止拧紧时边缘开裂。圆筒高度依据被支撑件的插入深度确定，过高会增加悬臂长度，过低则无法保证导向稳定性。顶部凸缘的开口宽度需与锁紧件尺寸匹配，既要让杆件顺利装入，

　　又不能削弱抱夹刚度。整体外形紧凑，四个安装孔构成的边界适合在密集台面上并排布置；底板底面为主要安装基准，圆筒内孔为工作定位基准，二者之间的垂直度直接影响上部导杆运行阻力和磨损均匀性。此类零件常用于需要快速拆装、频繁换型的工位，例如导向立柱支座、传感器支架铰接座、小型压紧机构底座以及教学实训台中的典型铣削件。结构上没有复杂曲面，铸造或铣削均可实现；若采用铝合金加工，可在保证刚度的同时降低重量，若采用钢件则更适合冲击较大的夹具场景。设计核查时应关注肋板与筒壁相交处的清根或圆角工艺、安装孔是否与筒壁及肋板发生干涉、顶部开口后剩余壁厚是否对称，以及螺栓装入后工具是否有足够操作空间。
