LitePlus便携储能电池外观结构三维设计

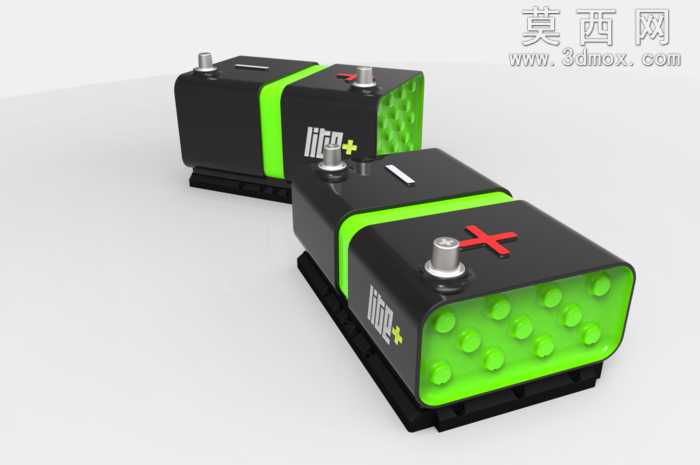

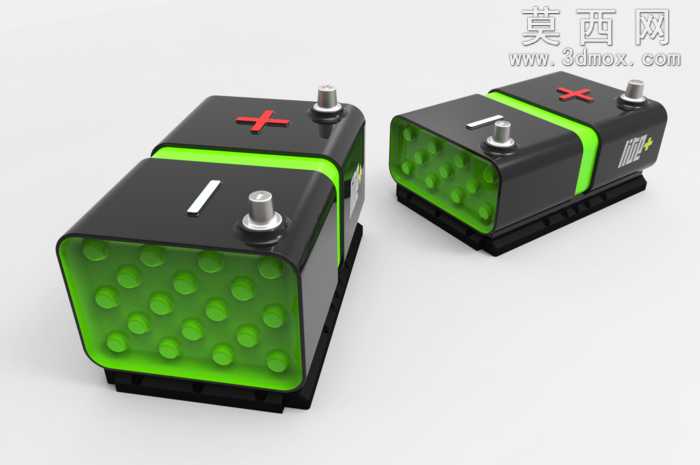

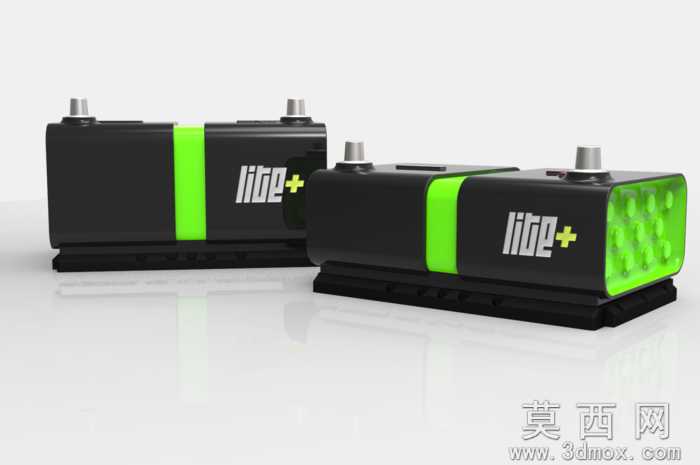

本作品为LitePlus便携储能电池的三维设计方案，建模阶段依托主流三维建模软件完成全参数化构建，首先从电池的核心功能定位出发，确定其模块化堆叠的基础设计逻辑，整体采用方正的块体基础造型，适配多组电池并联扩容的使用需求。建模过程中首先绘制电池主体的基础壳体轮廓，对壳体边角做圆润倒角处理，避免尖锐棱角带来的使用磕碰风险，同时在壳体侧面预留拼接卡槽结构，实现多组同型号电池的快速拼接组合，满足不同功率场景的供电需求。外观配色上采用黑绿撞色设计，主体壳体使用哑光黑硬质塑料材质，模拟工程塑料的磨砂质感，侧面环绕亮绿色装饰条，既提升产品视觉辨识度，也可作为电池拼接的对位标识。电池顶部的电极结构做精细化建模，金属电极柱采用抛光金属材质，还原金属导电件的亮面反光质感，同时在电极旁设置凸起的正负标识，红色十字标识对应正极、白色一字标识对应负极，标识采用凸起浮雕结构，避免印刷标识长期使用磨损脱落的问题。电池端面的绿色区域做凹凸点阵结构设计，既可以作为电池的散热辅助结构，增大壳体与空气的接触面积提升散热效率，也能起到防滑作用，方便用户抓取搬运电池。底部设置一体化防滑底座，采用软胶材质模拟，提升电池放置时的摩擦力，避免光滑台面放置滑落。渲染阶段采用影棚级柔光布光，多角度展示电池的拼接组合效果，既呈现单块电池的细节结构，也展示多块电池拼接后的整体形态，材质调试阶段针对不同部件做差异化参数调整：黑色壳体调整粗糙度参数还原哑光磨砂质感，绿色装饰条与端面结构调整为半哑光亮面质感，金属电极调高反射参数模拟金属光泽，软胶底座调低反光度还原橡胶材质的漫反射特性。整体设计兼顾实用性与视觉美观度，结构上充分考虑便携使用、拼接扩容、安全防呆、防滑散热等实际使用需求，外观上通过撞色设计与细节标识提升产品识别度，完整还原了便携储能电池从结构设计到外观表现的全流程三维效果。
