四缸发动机排气歧管铸造结构

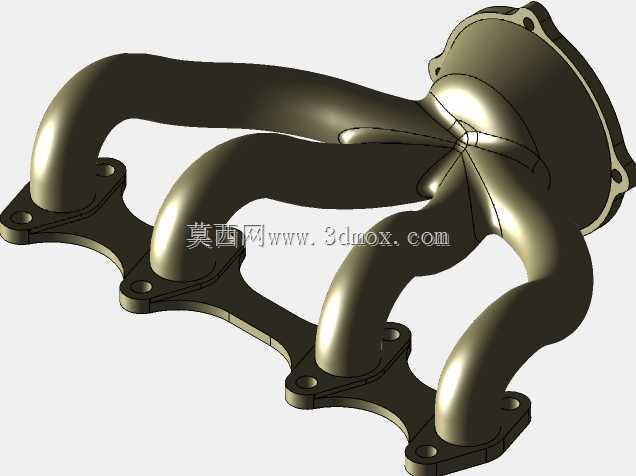

　　该结构面向四缸内燃机排气侧布置，核心任务是把各气缸燃烧后的高温废气按发火顺序汇集到单一出口，再送入后处理或涡轮入口。模型呈现的是典型一体式铸造歧管形态：上部为沿缸盖端面展开的长条安装法兰，四个进气接口按气缸间距排列；下部通过多根弯曲支管汇流至底部集中出口法兰。支管并非简单等径直管，而是结合缸盖端口位置、出口中心距和周边避让空间形成空间曲线，使各缸气流路径在结构允许范围内尽量均衡，减少长短差异带来的排温、背压和扫气干涉问题。

　　从实际装机场景看，这类零件位于发动机热端，周围需要避让缸盖螺栓、气门室罩、隔热罩、线束支架及机舱钣金。上部法兰面承担与缸盖的密封定位，孔位分布沿四个气道外侧展开，装配时需保证法兰平面与缸盖贴合，避免热态下因螺栓载荷不均产生漏气。底部出口法兰用于连接催化器、涡轮壳或前排管，其朝向和外轮廓直接决定后处理装置的安装边界。模型中支管交汇处采用圆滑过渡，壁厚视觉上保持连续，适合铸造工艺中金属液充型和凝固收缩控制，也有利于降低气流在汇合区的局部突扩损失。

　　设计思路上，排气歧管不能只追求气道顺滑。首先要确认缸盖排气口的中心坐标、法兰密封带宽度和螺栓孔位置，这些要素构成不可随意调整的硬边界；随后根据发动机舱高度、宽度及出口部件接口确定汇流腔位置。四缸机型常见问题是相邻气缸排气脉冲相互影响，因此支管在汇入公共出口前需要保留合理的独立管段长度，并在交汇区避免锐角对冲。弯曲半径过小会增加流动阻力，也会造成铸造砂芯薄弱、清砂困难；弯曲半径过大则可能导致整体外廓膨胀，与隔热罩或转向、空调等附件干涉。

　　外形尺寸方面，该结构沿缸盖长度方向展开，安装边界主要由上部法兰总长、四个接口节距和端部螺栓孔决定；高度方向从法兰密封面到出口法兰端面，受支管下弯深度和出口件轴线位置影响；侧向轮廓则由支管外摆弧线决定。工程校核时，应把模型放入发动机整机装配中检查冷态间隙和热态伸长，尤其关注歧管受热后向出口侧及自由端的位移。法兰附近需要保留扳手空间，出口法兰周围要预留卡箍或螺栓装配位置。若用于增压机型，还需结合涡轮入口方位评估废气流向和支架刚度；若用于自然吸气机型，则重点控制背压、催化器入口温度分布及舱内热辐射。该三维结构完整表达了安装法兰、弯曲支管、汇流段和出口接口之间的空间关系，可用于排气系统布置校核、铸造工艺讨论、热端附件干涉检查及教学演示。
