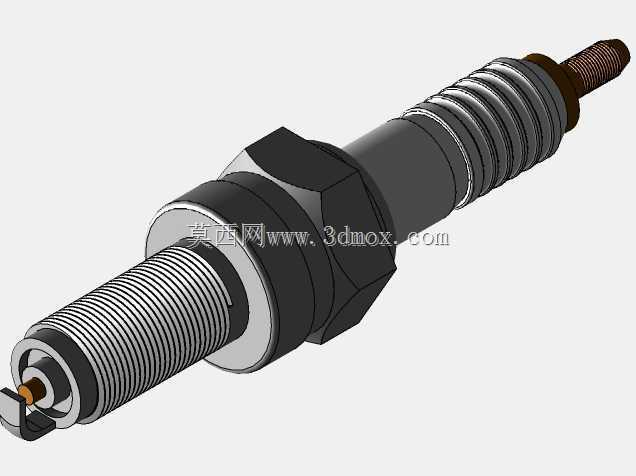

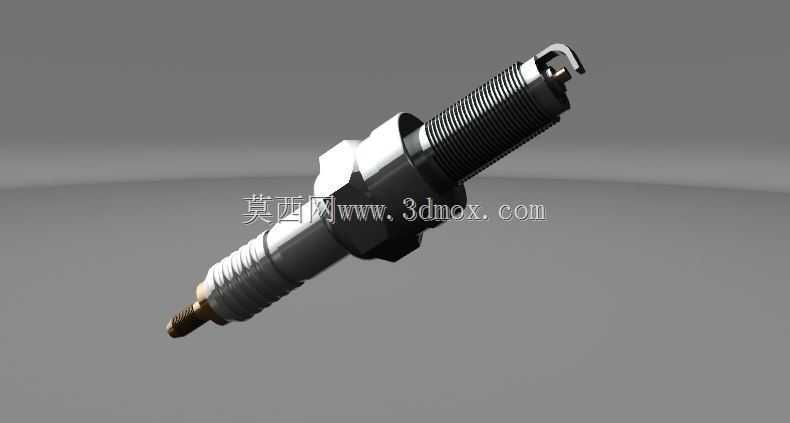

NGKCPR7EA-9型电阻型火花塞结构

　　火花塞属于内燃机点火系统末端执行件，主要布置在汽油机气缸盖安装孔内，下端电极伸入燃烧室，上端通过高压帽连接点火线圈输出端。它的核心作用是把点火线圈产生的高压脉冲引入燃烧室，在中心电极与侧电极之间形成稳定电火花，点燃气缸内压缩后的可燃混合气，直接影响发动机冷启动、怠速稳定性、燃烧效率与排放表现。

　　该结构对应CPR7EA-9规格，建模时需要把几个关键边界拆开处理。螺纹段承担与气缸盖火花塞孔的旋合定位，螺纹公称直径、螺距、有效旋合长度必须与缸盖孔匹配，过长会伸入燃烧室过多，可能干涉气门或活塞运动；过短则点火位置偏离设计区域，火焰传播距离变长，燃烧相位变差。螺纹下方的密封垫圈位置决定压紧后的密封状态，装配后依靠垫圈变形实现燃烧室与外界的气封，建模中应保留垫圈受压后的轴向位置关系，避免与缸盖面出现干涉或间隙。

　　下部伸入燃烧室的部分包括金属壳体、绝缘体鼻尖、中心电极和侧电极。热值相关的散热路径主要沿中心电极、绝缘体、金属壳体再到缸盖水套区域传递，因此绝缘体裙部长度、壳体与绝缘体的接触段不能随意简化。侧电极通常折弯后与中心电极保持规定跳火间隙，间隙过大需要更高点火电压，高速高负荷下容易失火；间隙过小则火花能量不足，积碳后更易漏电。模型中电极端部的圆角、折弯过渡和相对位置应尽量写实，因为这些细节会影响后续做点火位置校核、燃烧室布置检查以及维修拆装演示。

　　上部结构包括陶瓷绝缘体、接线螺母、金属壳体六角面和标识区域。六角面用于套筒施加拧紧扭矩，建模时要保证对边宽度、轴向高度与常用拆装工具兼容；陶瓷上部的伞棱结构用于增加表面爬电距离，在潮湿、灰尘环境下减少高压沿面漏电。接线端采用螺纹螺母形式，可适配不同形式的高压点火帽，装配时既要保证电气接触可靠，也要避免帽体与周边发动机罩盖、线束支架发生干涉。

　　在整车或通用动力设备场景中，这类火花塞常见于小排量摩托车、通用汽油机、小型发电机组以及园林机械。结构设计时不能只看单件外形，还要结合缸盖周围空间判断：套筒是否能垂直套入，高压线束弯曲半径是否合理，拆装路径上是否被进气管、油箱或覆盖件阻挡。三维建模阶段把螺纹、密封面、六角、电极间隙和接线端完整表达后，可用于点火系统装配校核、维护培训、剖切展示以及发动机外围零部件干涉检查。
