五辐式汽车轮毂轮辋结构设计

　　这款轮辋属于乘用车行走系统的核心承载部件，整体采用五辐式镂空造型，轮盘中央开设中心定位孔，周向均匀布置多组螺栓安装孔，可匹配对应孔距的车桥轮毂法兰，完成轮胎与车轴之间的扭矩传递。从实际装车场景来看，这类轮辋广泛适配普通家用轿车、轻型代步车辆的改装与原配需求，外侧轮缘用于卡装真空轮胎的胎圈，内侧轮腔预留了刹车卡钳、转向节的运动避让空间，在整车转向、制动、颠簸行驶过程中，既要承受整车垂向载荷，还要传递驱动、制动时的切向力矩，以及过弯时产生的侧向冲击力。

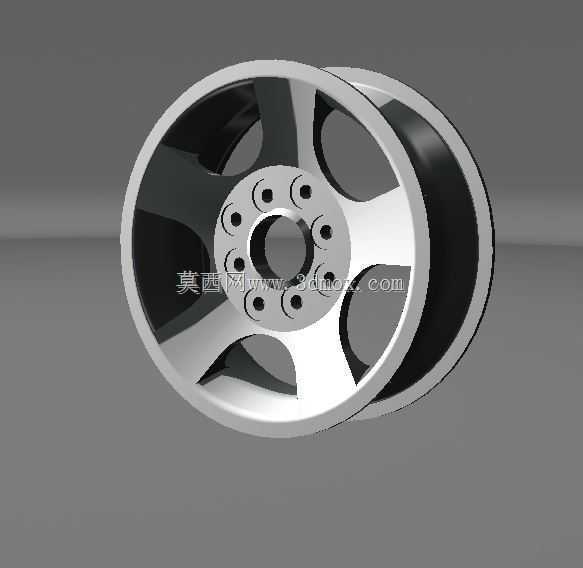

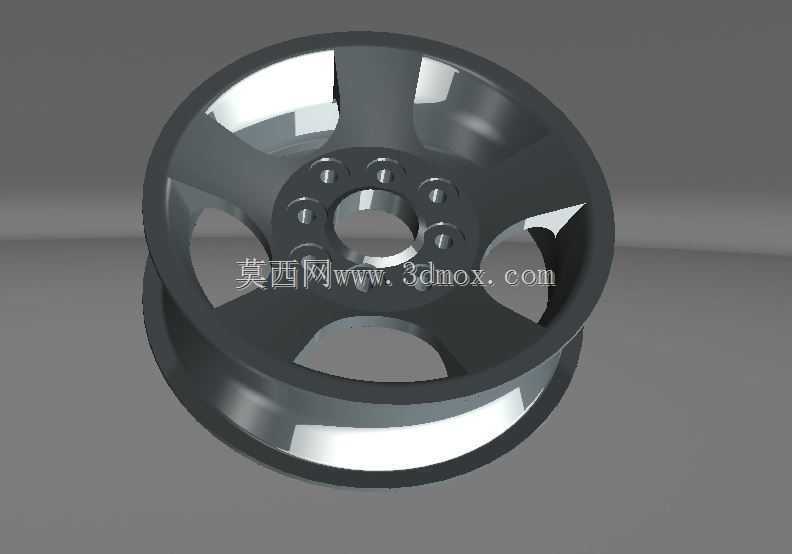

　　结构设计上，五根辐条从中心轮毂座向外平滑延伸至轮辋筒身，辐条之间的大尺寸镂空窗口并非单纯造型考量，一方面可以在行驶中引导气流穿过轮腔，直接带走刹车盘、刹车片摩擦产生的热量，避免制动系统长时间高温出现热衰减；另一方面镂空结构有效削减了轮辋整体自重，降低簧下质量，能够改善悬架响应特性，提升轮胎贴地性能。中心安装面的螺栓孔采用沉孔布局，装配时轮毂螺母可以完全沉入孔位，不会突出轮辋表面，既保证螺母压紧面受力均匀，也避免外侧装饰盖安装出现干涉。

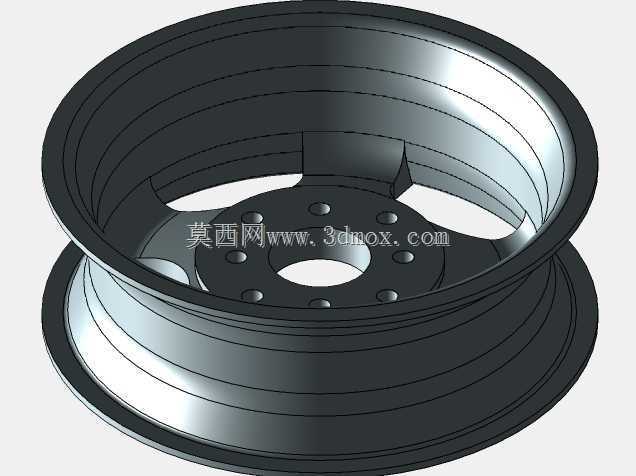

　　建模过程中需要重点把控几处安装边界：轮辋的名义直径对应适配轮胎的内圈尺寸，轮缘宽度决定了可匹配轮胎的断面宽度范围，中心孔直径必须与车轴轴头外径形成间隙配合，保证装车时轮辋可以精准定位，不会出现同轴度偏差引发的高速抖动。周向螺栓孔的分布圆直径、孔位数量、相邻孔夹角都需要严格对标对应车型的轮毂法兰参数，孔位周边做局部加厚处理，分散螺栓预紧力，避免长期受力出现孔边开裂。轮辋筒身的过渡圆角、辐条与轮圈衔接处的圆滑曲面，都做了等强度优化，避免应力集中在造型转角位置，在满足刚性要求的前提下尽可能去除冗余材料。外侧轮缘的凸起挡边用于约束轮胎胎圈，充气后胎圈紧贴轮辋密封面，保证真空胎的气密性，内侧轮缘同样设置挡边，防止车辆侧向受力时轮胎从轮辋上滑脱。整个模型完整还原了轮辋的内外轮廓、安装孔位、辐条曲面与轮缘结构，可直接用于行走系统装配校核、改装件结构验证以及造型方案推演。
