带安装底座的轮轴支撑装配结构

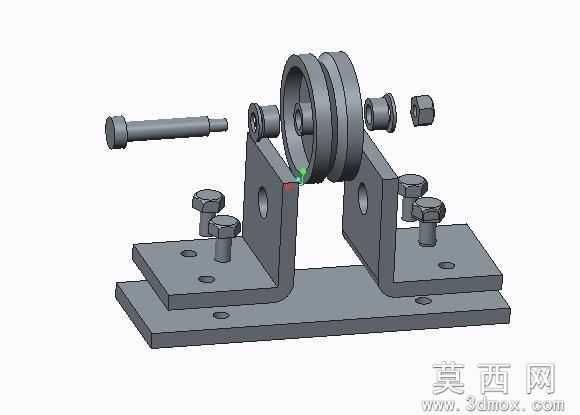

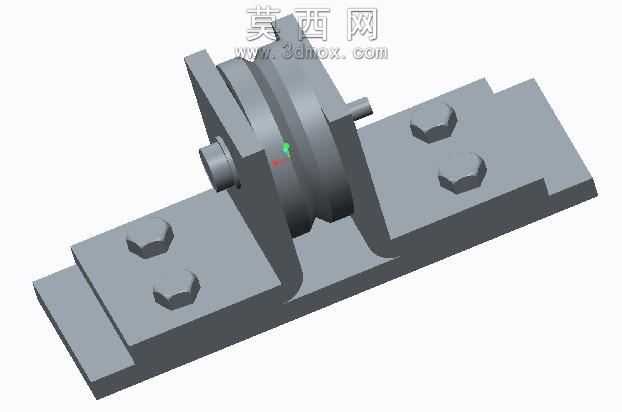

本作品为轮轴支撑装配结构的三维建模成果，建模过程围绕实际机械装配逻辑展开，首先完成底座基体的特征构建，采用拉伸凸台命令生成带安装槽的长条形底座主体，在底座对应安装位置预留螺栓过孔特征，保证后续紧固件的装配定位精度。随后完成支撑立板的建模，通过拉伸、切除命令生成与轮轴适配的半圆支撑槽，同时在立板与底座贴合面设计定位止口，确保装配时的同轴度与位置精度。轮轴组件部分，先构建轮体的回转特征，通过旋转凸台命令生成带轴肩的轮体结构，再匹配对应直径的轴段，保证轮体与轴的过盈配合定位关系。紧固件部分采用标准件建模逻辑，生成外六角螺栓的头部六角特征、螺杆段与螺纹收尾结构，确保螺栓与底座过孔、支撑立板螺纹孔的装配间隙符合机械设计规范。装配过程采用自下而上的装配思路，先将底座基体固定为装配基准，依次装入两侧支撑立板，通过重合配合、同轴心配合锁定立板位置，再装入轮轴组件，保证轮轴与支撑立板轴孔的同轴度配合，预留合理的转动间隙，最后装入四颗外六角螺栓，通过螺栓将支撑立板与底座紧固连接，完成整体装配约束。渲染阶段采用哑光金属材质赋予所有结构件，模拟普通碳钢机加工后的表面质感，添加环境光与定向光源，突出装配结构的轮廓层次与零件间的装配关系，清晰展现各零件的位置配合、连接方式。整体设计围绕轮类部件的支撑需求展开，结构紧凑合理，安装固定方式可靠，可直接用于机械传动系统中轮轴部件的支撑场景参考，建模过程严格遵循机械设计的公差配合要求，各零件的特征尺寸相互匹配，装配约束完整无冗余干涉，能够直观展现轮支撑结构的组成与装配逻辑。
