乘用轿车多辐条铝合金轮毂轮辋结构

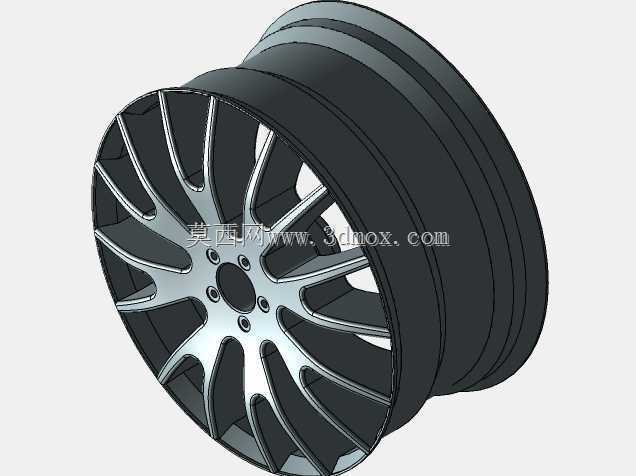

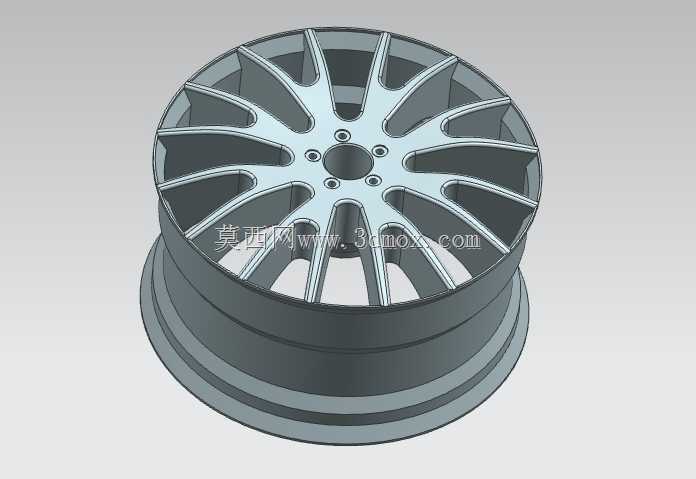

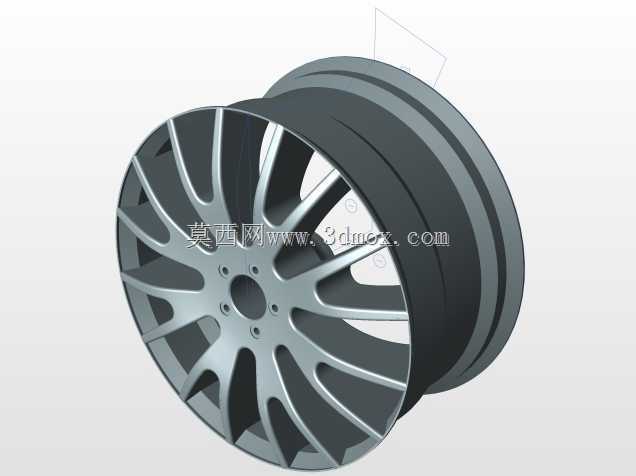

　　这款轮圈属于乘用车辆行走系统的核心承载部件，日常装车场景覆盖家用轿车、城市SUV以及常规改装乘用车，承担轮胎安装定位、整车载荷传递、行驶转向受力传导以及制动系统散热配套的多重作用。轮辋部分采用深槽式轮缘结构，槽体轮廓完全匹配无内胎子午线轮胎的装配需求，轮缘两侧的凸起挡边可以在轮胎充气后牢牢卡住胎圈，即使车辆经过颠簸路面、弯道侧向受力时，也能避免轮胎出现脱圈滑移风险。轮辐采用分叉式多辐条布局，每根辐条从中心安装座向外延伸至轮辋内壁，辐条之间预留了大尺寸镂空窗口，车辆行驶过程中气流可以直接穿过窗口冲刷制动卡钳与刹车盘，长距离下坡或者频繁制动时，能够快速带走摩擦产生的高温，避免制动热衰减带来的安全隐患。中心安装区域设置了五处螺栓过孔，

　　孔位分布圆严格对标主流乘用车的轮毂安装节圆标准，中心定位孔与车轴轴头形成间隙配合，装车时轴头先穿入中心孔完成径向定位，再依次拧紧轮毂螺栓，能够保证轮圈旋转时的同轴度，避免高速行驶出现方向盘抖动的问题。螺栓孔周边的安装面做了平整铣削处理，和轮毂轴承安装法兰面完全贴合，拧紧螺栓后受力均匀分散，不会出现局部应力集中导致的安装面压溃变形。从设计思路层面，这款轮圈在建模阶段同步兼顾了结构强度与轻量化需求：辐条截面采用渐变厚度设计，靠近中心安装座的位置辐条厚度更大，用来传递整车垂向载荷与转向力矩，靠近轮辋的位置逐步减薄，在不降低整体抗冲击能力的前提下削减不必要的冗余重量，降低簧下质量，间接提升悬架的响应速度与轮胎贴地性能。

　　轮辋筒体的壁厚按照乘用车常规承载标准设定，既可以承受轮胎充气后的内部气压，也能抵御路面碎石冲击、低速上路肩时的侧向挤压。外形边界方面，轮圈的轴向宽度、轮缘外径都匹配对应尺寸的轮胎规格，安装面到轮圈外侧的偏距参数经过校核，装车后轮圈外侧不会超出翼子板轮廓，内侧也不会和减震器、制动卡钳发生运动干涉，转向打满方向时轮胎与轮拱内衬、悬挂摆臂之间都预留了足够的安全间隙。建模过程中所有回转曲面、辐条过渡圆角都做了连续顺滑处理，没有尖锐的应力集中棱角，既可以后续直接导入仿真软件做径向疲劳、冲击载荷工况的力学校核，也能为后续的铸造模具开发、数控加工编程提供完整的数模依据，结构细节完全贴合量产铝合金车轮的实际工程要求。
