V型十二缸发动机缸体精密结构设计

　　这款V型十二缸气缸体是大排量内燃机的核心承载基体，整体采用两侧各六缸呈V形夹角对置排布的布局形式，这类结构广泛应用在高性能乘用车辆、重型工程机械动力单元、大型船舶辅机以及固定式发电机组的动力总成当中，承担着为活塞往复运动提供导向、整合曲轴连杆机构、连通冷却润滑回路、固定全部外围附件的核心作用。

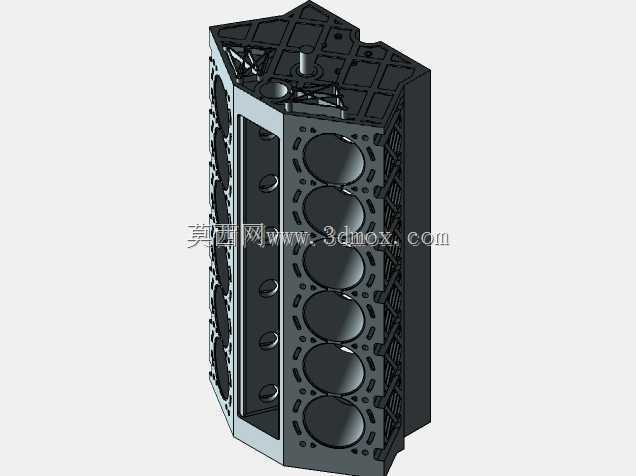

　　从整机装配边界来看，V型布局相比直列六缸结构大幅缩短了缸体轴向总长，整机轴向尺寸更紧凑，能够适配机舱长度受限的高性能设备安装场景，同时V形对置的活塞做功行程可互相抵消大部分二阶往复惯性力，整机运行振动幅度更低，高转速工况下的运转平顺性远优于同排量直列构型。建模过程中完整还原了缸体顶面的气缸盖螺栓孔阵列、缸筒内壁的精密配合面、两侧缸壁的加强筋网格结构，顶面密布的加强肋采用交错镂空的桁架式布局，在保证缸体整体刚性、抑制缸筒受压变形的前提下，尽可能削减了非承载区域的冗余壁厚，有效降低缸体毛坯整体重量，兼顾轻量化与结构强度要求。

　　缸体侧面预留了完整的冷却水道开孔、润滑油道通口、正时机构安装腔、机油滤清器接口与发动机悬置安装点位，曲轴箱下部的主轴承座采用一体式加强结构，可承受十二缸连续做功带来的高频冲击载荷，缸筒周边的壁厚经过梯度优化，靠近燃烧室的上部区域壁厚更大，可承受燃烧爆发压力，下部裙边区域则通过加强筋分散振动应力，避免工作过程中出现缸体共振开裂。设计时同步校核了活塞行程的运动包络空间，确保连杆在最大摆角下不会与缸体内壁发生运动干涉，所有安装孔位的位置度、配合面的平面度都按照内燃机量产加工公差要求做了特征还原，既可以作为动力总成研发阶段的结构参考，也能用于装配干涉校验、工艺工装设计的三维校核场景，完整呈现了大排量V型发动机缸体从毛坯铸造成型到后续机加工的全部结构特征。
