发动机前端密封端盖结构造型设计

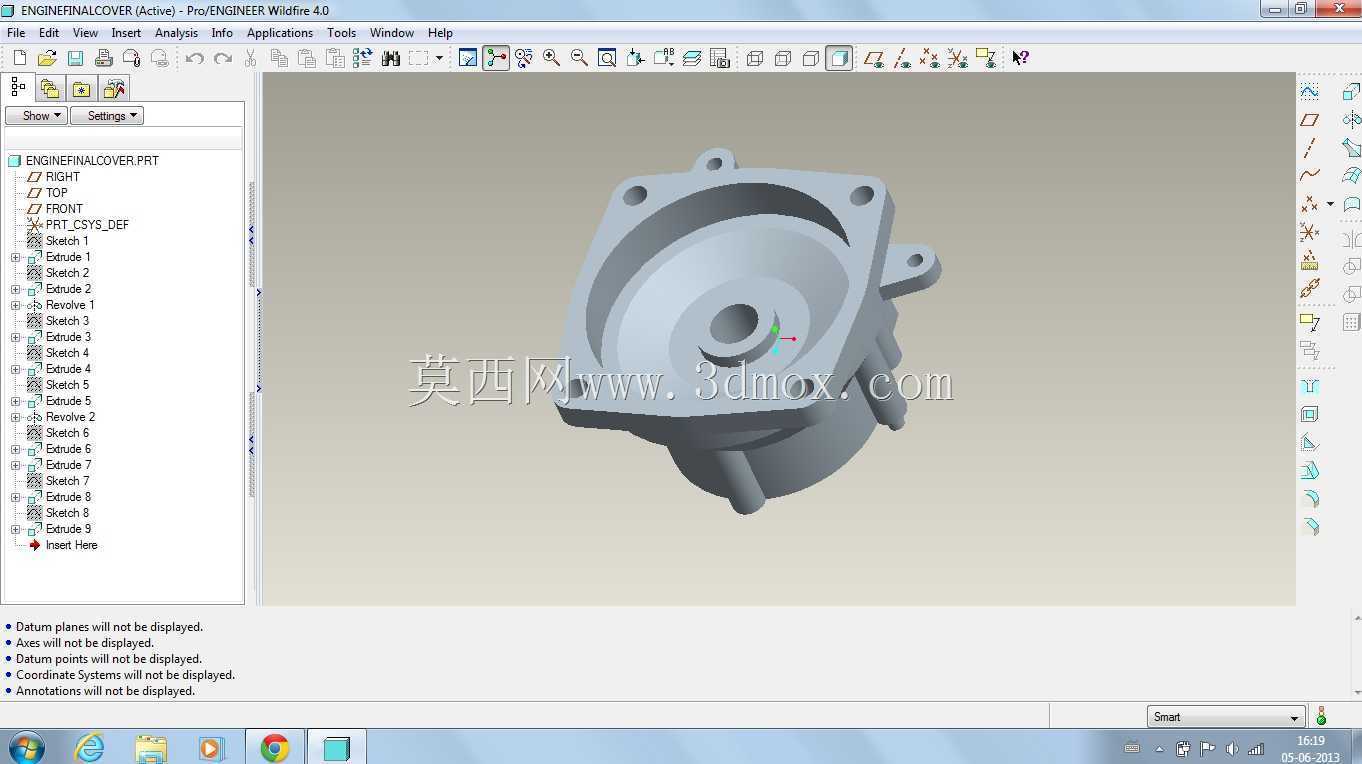

　　这款前端盖属于小型动力总成外侧的封盖类零件，日常在整机里承担轴端防护、腔体分隔与安装基准的多重作用，实际装机场景覆盖小型通用汽油机、微型传动箱体以及配套泵组的动力输出侧，在户外动力设备、小型工程机械附属动力单元里都能见到同类结构。从结构逻辑来看，端盖主体采用盆形腔体造型，内腔预留出容纳轴端连接件、密封件的回转空间，中心凸起的同轴孔位用于穿装输出轴或者布置轴承定位台阶，孔周的环形凸台直接贴合密封件端面，保证运转时腔体内部润滑介质不会向外渗漏，同时阻挡外界粉尘、泥水进入传动腔。外围法兰盘上均匀布置多个沉头安装孔，孔位围绕回转中心呈对称分布，装配时螺栓穿过沉孔锁紧在箱体端面，法兰背面预留的止口台阶与箱体止口形成小间隙配合，

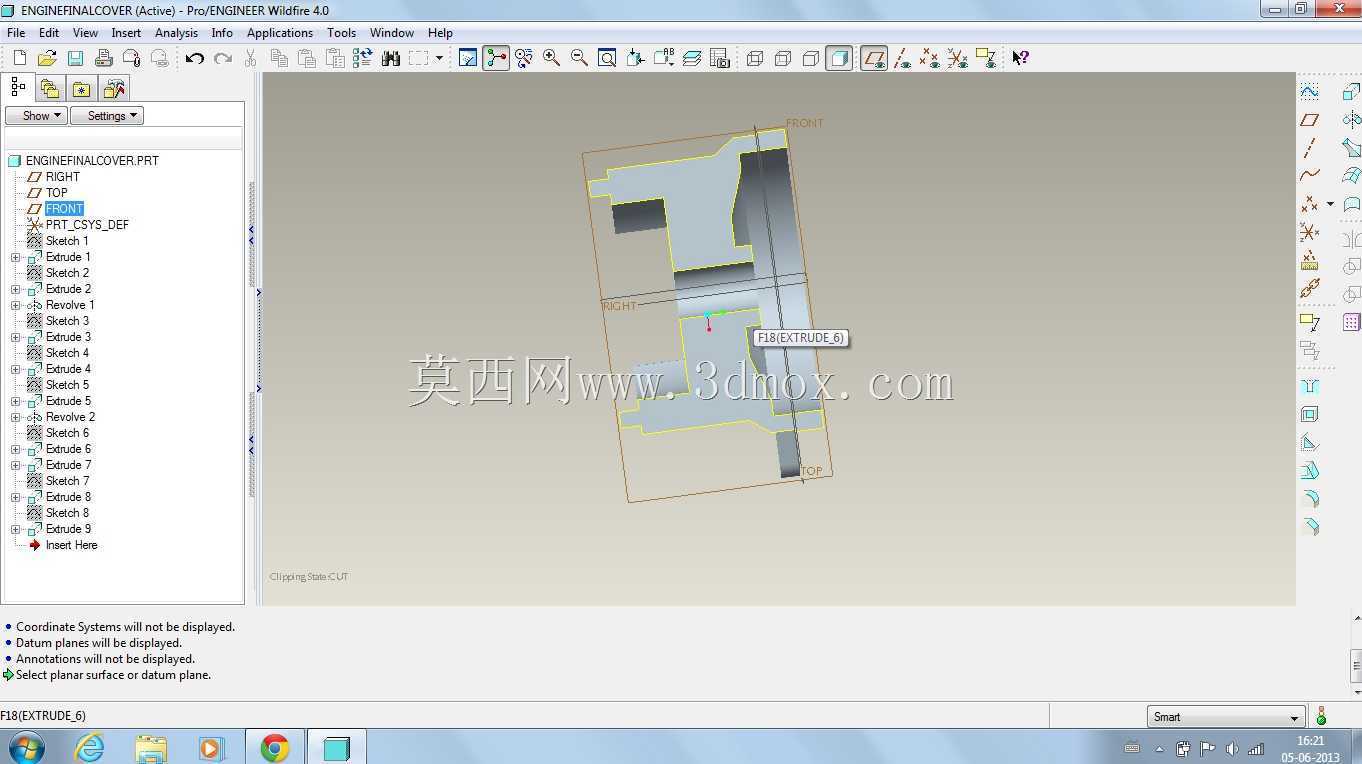

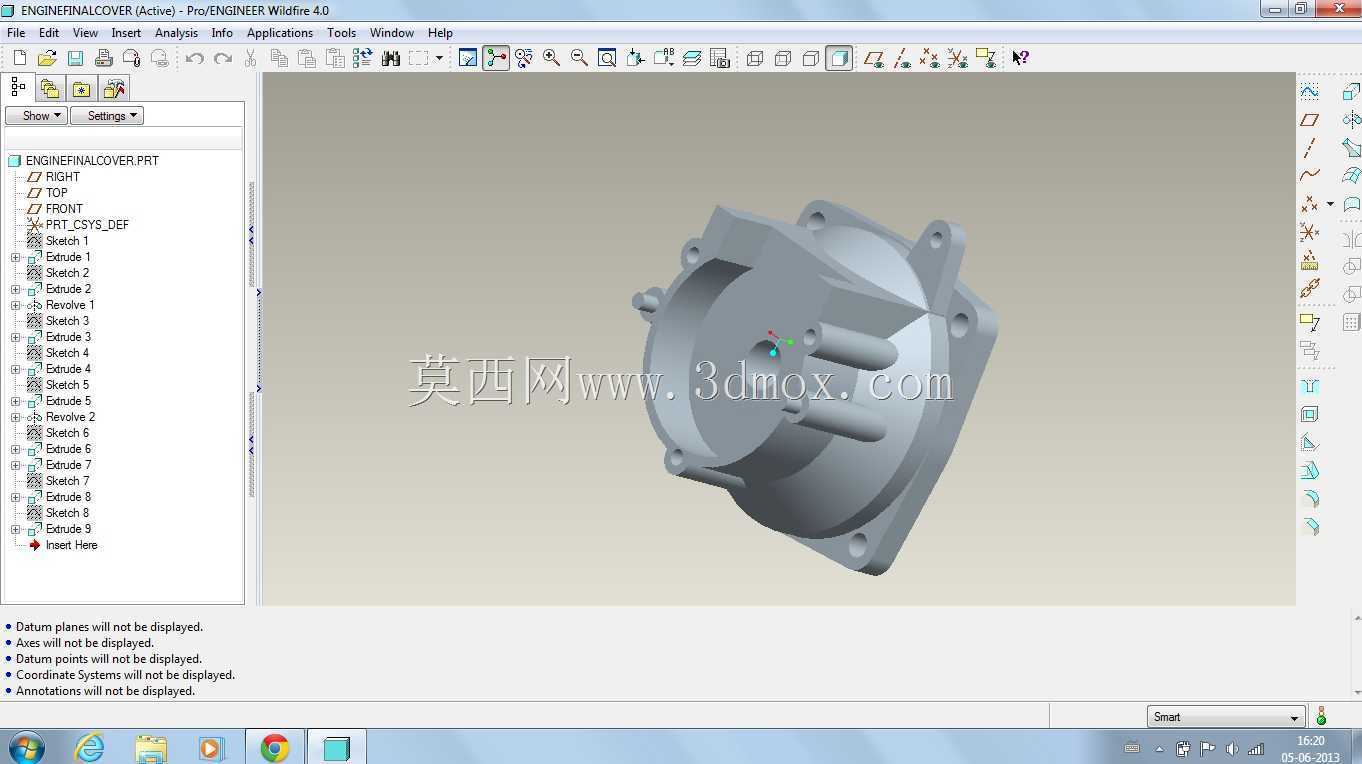

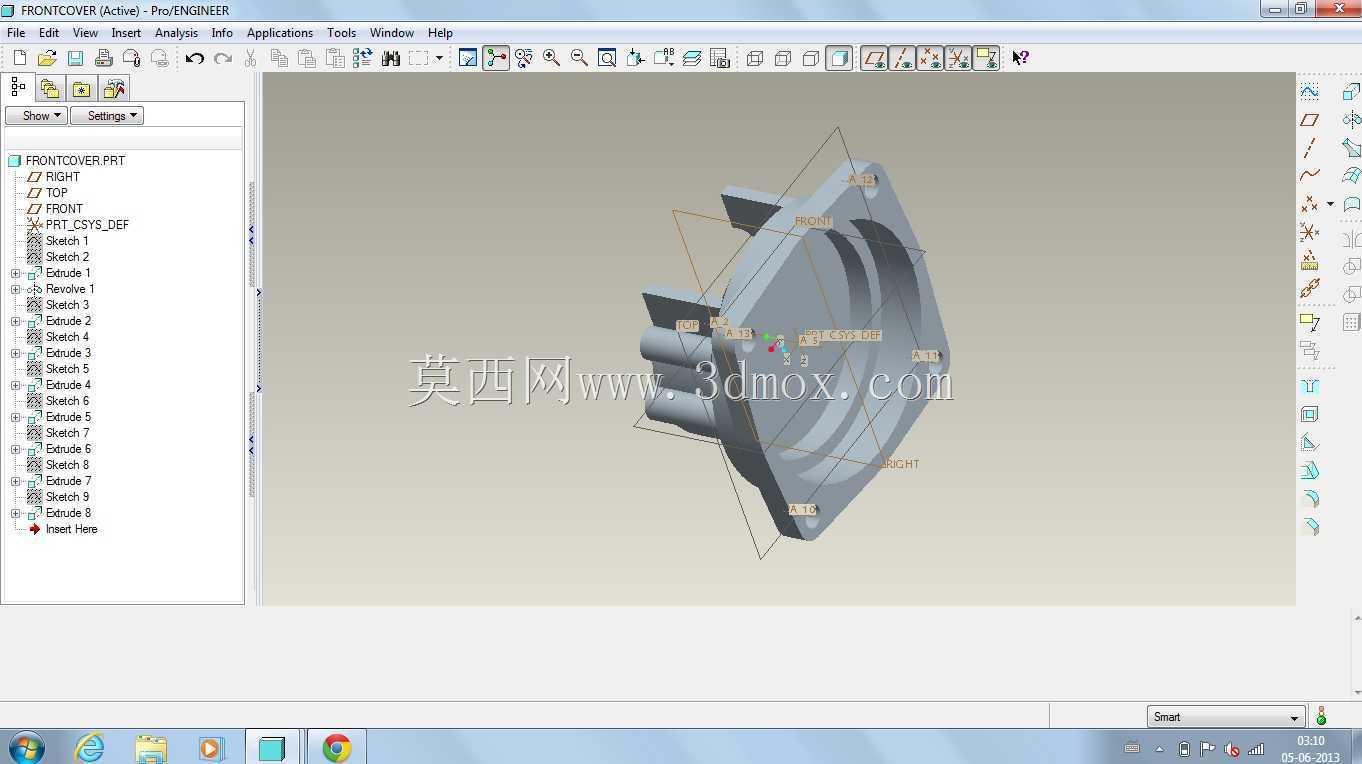

　　装配过程中可以自动找正同轴度，不需要额外调校就能保证端盖中心孔和主轴的同轴公差。法兰侧面向外延伸出带孔的小凸耳，这个结构既可以作为附属管路、线束支架的固定点位，也能在检修拆装时作为撬动受力位，避免直接敲击法兰密封面造成平面度损伤。端盖背侧向下延伸的数个柱状支脚，一方面在壳体压铸成型时增加局部刚性，减少薄壁盆体在螺栓锁紧时的形变，另一方面也能在整机布置时作为辅助支撑点位，和周边防护件保留安全间隙。建模过程中优先以主轴回转轴线作为全局基准，先绘制法兰外轮廓与安装孔的草绘，拉伸生成法兰基体后再旋转切除内腔容纳空间，中心孔位按照轴承配合公差预留加工余量，所有转角位置都设置铸造圆角，避免压铸工序出现应力集中开裂，法兰密封面单独拉出凸台结构，

　　减少后期精加工的铣削面积。安装边界上，端盖法兰外轮廓要和箱体外侧的安装面完全匹配，周边螺栓孔的孔距公差控制在自由互换范围内，端盖轴向突出高度不能和外侧皮带轮、联轴器发生运动干涉，内腔深度要保证轴端锁紧螺母转动时不会蹭到盖体内壁，底部支脚的离地间隙也要匹配整机机架的布置高度，防止设备运行振动时支脚和机架磕碰。这类端盖在设计时还要兼顾压铸脱模的工艺性，所有侧壁都预留出合理拔模斜度，壁厚整体保持均匀过渡，避免局部厚壁产生缩孔缺陷，密封面的平面度要求直接决定整机运行后的渗漏概率，是结构设计和后续加工都需要重点管控的部位。
