径向发动机连杆传动构件结构设计

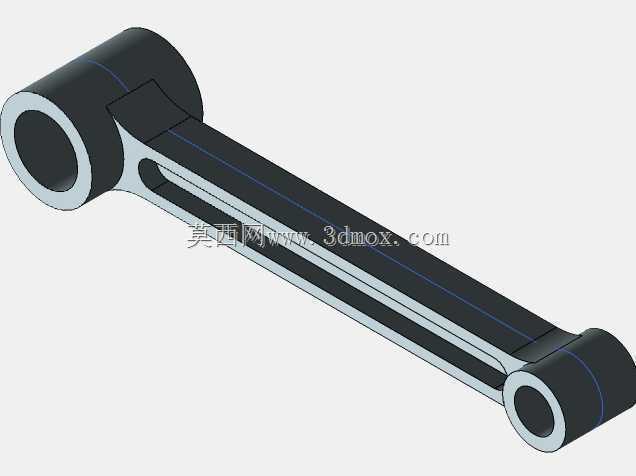

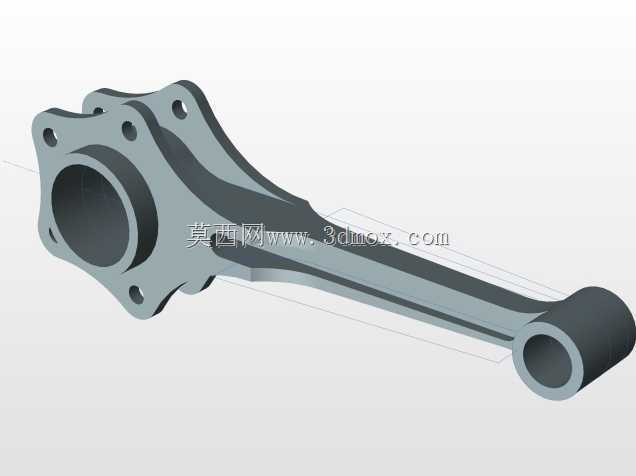

　　径向发动机的连杆属于动力输出路径里的核心传力构件，在星形排布的多缸动力单元中，这类连杆需要同时承接多个活塞往复运动的交变载荷，把活塞的直线推力转化为曲轴端的旋转扭矩。和常规直列发动机的单连杆布局不同，径向发动机的缸体围绕曲轴中心呈圆周阵列布置，连杆组的运动干涉、摆角范围、各缸相位匹配都需要在结构设计阶段反复校核，该构件的三维结构完整还原了大端、杆身、小端的衔接形态，可直接用于运动仿真与装配干涉检查。

　　从实际工况来看，连杆在运行中要承受燃气爆发压力带来的压缩冲击，还要承受活塞换向时的惯性拉伸载荷，径向发动机因为多缸共用曲轴输出，载荷叠加的特性对杆身的刚度与疲劳强度要求更高。设计上杆身采用了工字形截面的轻量化构型，在保证纵向抗弯截面模量的前提下削减了不必要的实体材料，既降低了往复运动惯性质量，也避免了高转速下惯性力过大带来的振动问题。大端与小端均设置了同轴的环形衬套安装孔，孔位的同轴度、端面与孔轴线的垂直度都有明确的装配公差要求，大端孔用于和曲轴曲柄销配合，小端孔通过活塞销与活塞组件连接，两端孔的中心距直接决定了发动机的曲柄半径与活塞行程匹配关系。

　　在安装边界层面，连杆大端的外圆直径需要避让曲轴箱内部的回转空间，杆身两侧的镂空轮廓要保证在最大摆角位置不会和相邻缸的连杆、缸体内壁发生碰撞，小端的外径尺寸需要匹配活塞内腔的销座间距，装配时连杆可随曲轴转动在设定的摆角范围内往复摆动，杆身表面的加强筋沿载荷传递方向布置，从大端支撑位置平滑过渡到小端孔位，避免截面突变带来的应力集中。这类构件除了应用在传统星形航空发动机、小型径向动力装置中，也可作为复古动力机械、教学演示样机的核心传动零件，三维建模过程中完整保留了各部位的壁厚、过渡圆角与安装孔特征，结构工程师可在此基础上开展有限元受力分析，校核不同爆发压力下的杆身变形与应力分布，也可调整孔距、截面尺寸来适配不同排量的径向发动机设计需求，为后续的工程出图、加工工艺制定提供完整的结构依据。
