轴环开口销式同轴套筒刚性联轴器

　　该零件属于中小载荷传动系统里常用的刚性套筒式轴连接结构，核心作用是在两根直径一致的传动轴之间传递扭矩，依靠套筒本体包覆轴端，再配合两侧轴环与贯穿的开口销完成周向锁止和轴向限位，常见于轻工输送线、小型实验台、农用简易传动机构、教学实训设备以及低速平稳运转的辅机传动单元。

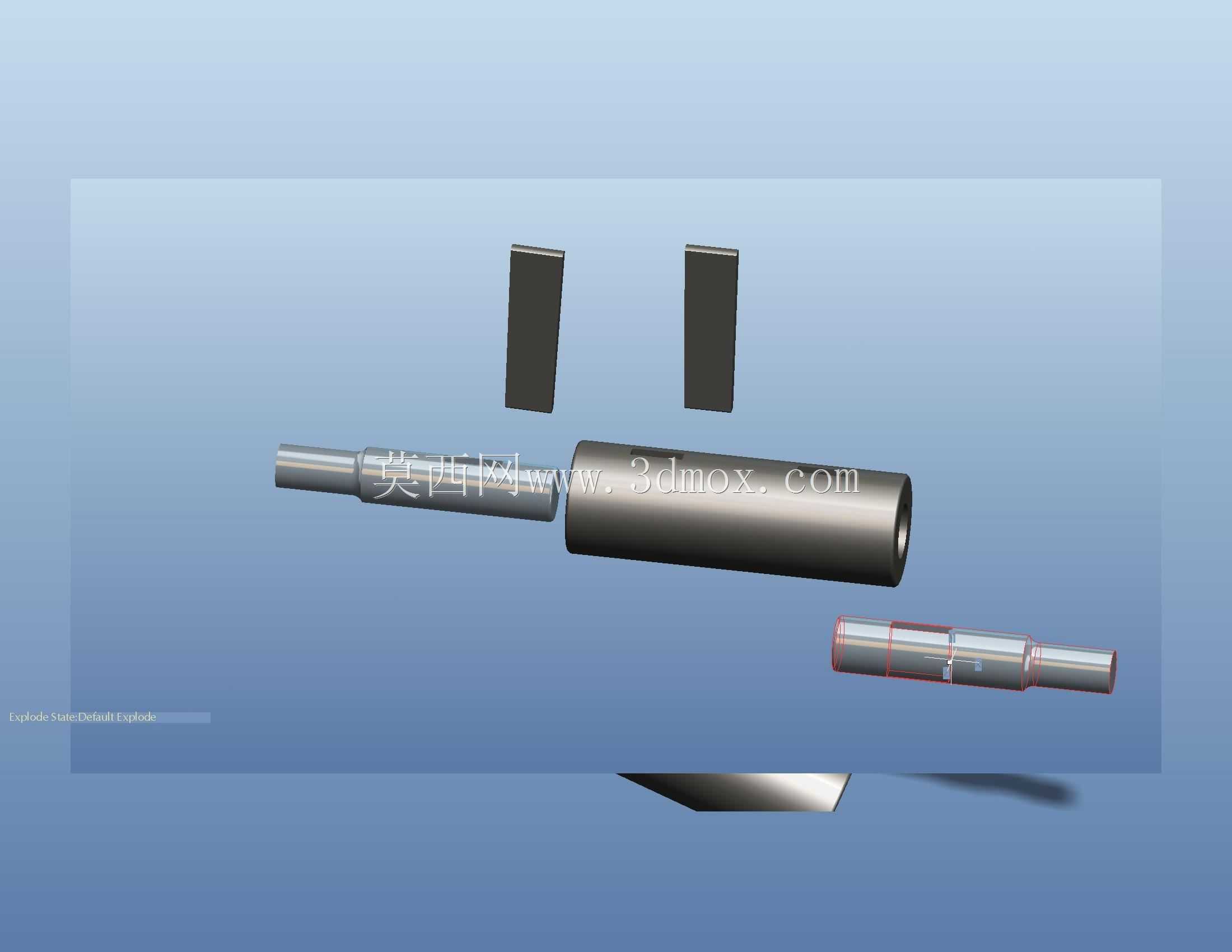

　　从现场装配逻辑来看，两根待连接轴的端部先加工出对应径向销孔，轴端伸入铜质套筒内孔后保证同轴贴合，套筒中段的大直径圆柱段提供足够的扭转承载截面，两端缩颈区域避让轴环安装位；两个轴环分别卡装在套筒两端外侧，开口销横穿轴环、套筒壁与轴端销孔，销脚掰开后即可防止销体轴向脱出，整套结构无需复杂胀套、键槽加工，拆装仅需尖嘴钳即可完成，非常适合需要频繁拆解维护、对同轴度预找正要求不高的低成本传动场景。

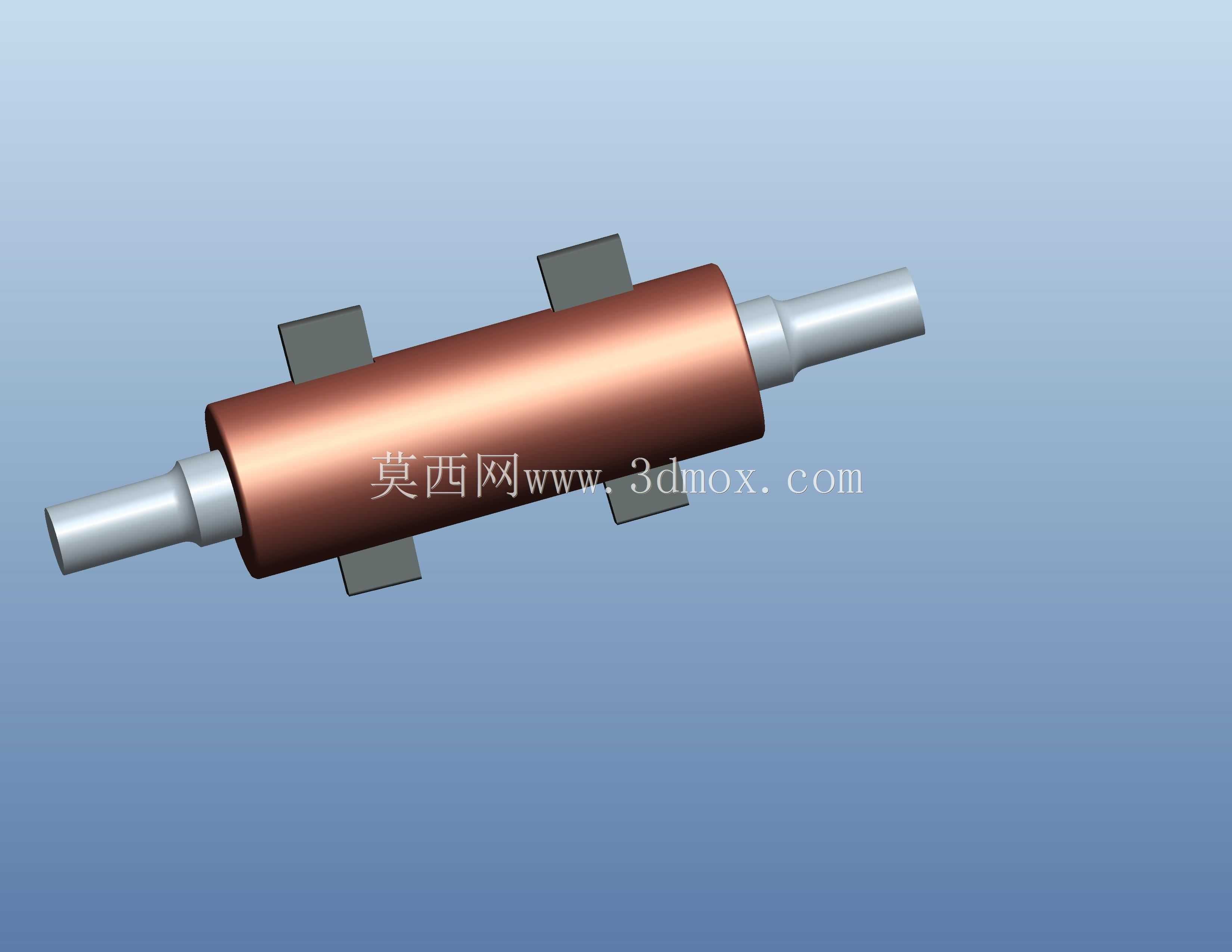

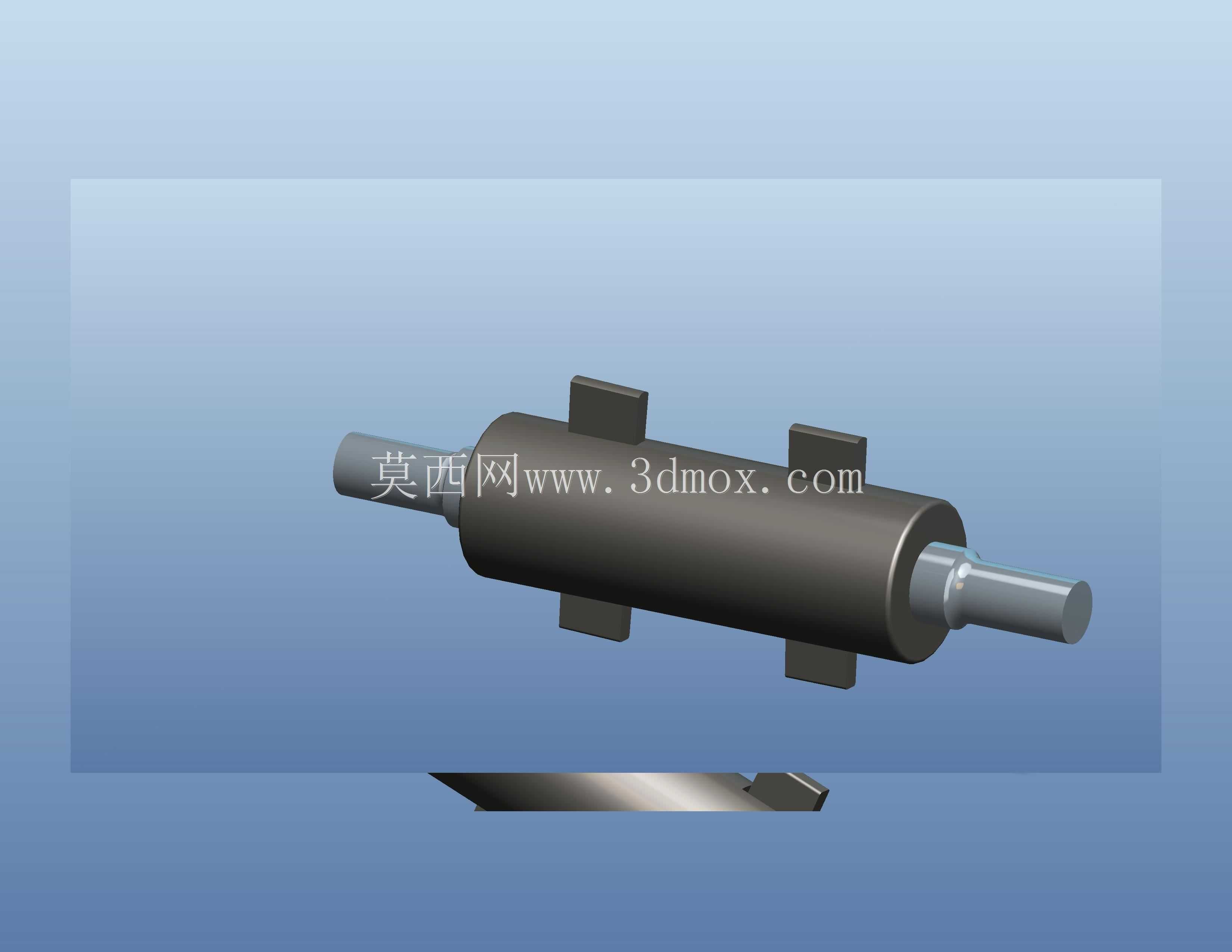

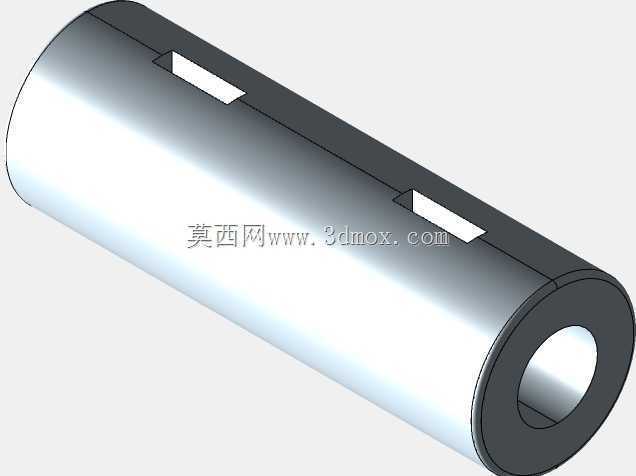

　　建模过程中优先完成回转主体特征：先绘制套筒外轮廓阶梯回转截面，中段长圆柱采用铜材配色区分，两端伸出的轴段为银灰色金属质感，对应实际产品里套筒多采用黄铜或耐磨青铜加工、配对轴为碳钢镀锌的选材习惯；中段圆柱上下两处矩形凸台为轴环定位贴合面，建模时保证凸台端面与套筒轴线平行，轴环卡槽宽度与标准开口销安装间距匹配，避免装配时出现销孔错位。

　　外形尺寸边界上，套筒总长度覆盖两根轴的插入深度之和，中段圆柱外径大于两端轴径30%以上以保证抗扭刚度，径向销孔直径随轴径选取对应标准规格，开口销完全装入后销脚展开不超出轴环外轮廓，不会和周边护罩、机架发生运动干涉。设计时需注意：该结构属于刚性连接，不具备补偿两轴径向、角向偏移的能力，安装时必须先校准两轴同轴度，若轴系存在较大对中误差，运转中开口销会承受额外剪切交变载荷，长期运行易出现销体剪断故障；因此选型时需根据传递扭矩核算销的剪切强度，套筒内孔与轴采用间隙配合，方便现场快速穿装，轴环端面紧贴套筒台阶后可限制套筒轴向窜动，避免传动过程中套筒沿轴滑移脱开。

　　这类接头相比凸缘联轴器省去了法兰盘和紧固螺栓，整体径向尺寸更小，适合安装空间狭窄、外围没有足够螺栓操作空间的传动点位，三维建模时完整还原销接、轴环限位的装配关系，可直接用于虚拟装配校验、机构运动模拟以及加工出图参考。
