三辐式车辆转向操控盘结构设计

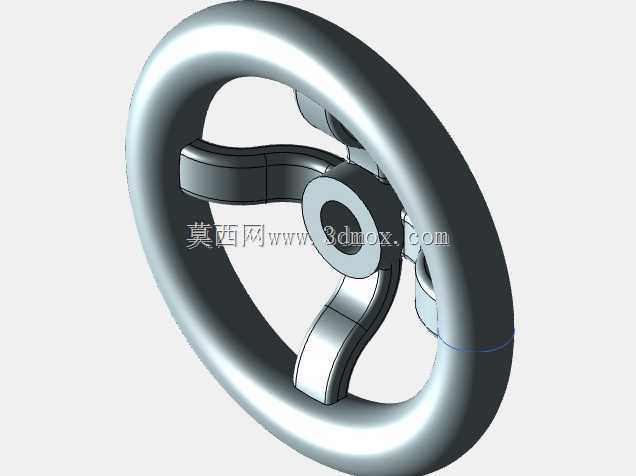

　　该转向操控盘采用环形轮缘搭配三辐支撑的经典布局，轮缘为连续闭合圆环状握持结构，截面采用适配人手抓握的圆弧过渡形态，表面无尖锐棱角，操作人员在转动操控过程中可沿整圈轮缘顺畅施力，长时间握持也不会出现局部应力集中硌手的问题，适配各类需要手动转向操控的车辆、工业操作台、小型行走设备的操控端使用。

　　三根辐条沿中心轮毂周向均匀分布，相邻辐条之间夹角为120度，受力传递路径对称均匀，操作人员在轮缘任意位置施加扭转力矩时，载荷都能通过就近的辐条直接传递到中心安装位，不会出现单侧辐条受力过载的情况，相比两辐结构，三辐布局在轮缘受到径向冲击时，形变更小，结构刚性更均衡，同时辐条之间预留了充足的镂空空间，不会遮挡操作人员看向盘面下方仪表的视线。

　　中心位置设置带同轴通孔的轮毂结构，中心通孔用于和转向转轴进行同轴装配，轮毂外圈做了加厚凸台设计，既可以提升和转轴配合段的接触面积，保证扭矩传递过程中不会出现打滑松脱，也能为辐条的根部提供足够的支撑强度，避免辐条和轮毂衔接位置在反复扭转受力后出现断裂风险。轮毂和辐条的衔接位置全部做了圆角过渡处理，消除了直角连接处的应力集中隐患，在设备长期频繁转向、承受交变载荷的工况下，结构疲劳寿命更长。

　　从安装边界来看，整个轮盘的外轮廓为标准正圆形，轴向厚度集中在轮毂与轮缘的衔接区域，轮缘自身的轴向宽度较窄，安装后不会过多占用操控台前方的操作空间，中心安装孔的轴线和轮盘所在平面保持垂直，装配时只需将转向转轴穿入中心孔，通过键连接或者紧固件锁紧即可完成固定，不需要额外设计复杂的转接结构。

　　在实际应用场景中，这类转向盘既可以配套在小型工程车辆、农用行走设备上作为转向操控部件，也可以安装在工业测试台、模拟驾驶设备上作为力矩输入部件，轮缘的环形结构支持操作人员根据操作习惯选择任意抓握位置，在需要快速打满方向的工况下，三辐的位置也能给手部提供明确的施力支点，转动过程中动平衡表现稳定，不会出现偏心抖动的问题。整体结构没有多余的复杂曲面，建模过程中轮缘采用扫掠特征生成，辐条与轮毂通过拉伸加圆角过渡完成，各部分壁厚均匀，不管是后续采用注塑成型、金属铸造还是机加工工艺制作，都能很好地满足工艺成型要求，不会出现壁厚不均导致的变形、缩孔等缺陷。
