缆绳导向回转支承轴承座结构

　　这套回转导向支承结构主要面向钢丝绳牵引、电缆收放、软管拖曳以及井下钻柱导向等连续走线工况，核心作用是在走线方向不断变化时，让承托轮组随载荷方向自由回转，避免线缆在固定导向点处产生持续扭转、侧向别劲和局部弯折。现场使用中，钢丝绳或电缆从上部轮槽穿过，底部法兰固定在设备机架、甲板基座或移动小车上；当牵引点横向偏移、卷扬布置角度变化时，上部回转部分绕竖直轴线跟随转动，轮槽始终对准来绳方向，从而把线缆进入导向点时的入射角控制在较小范围内。

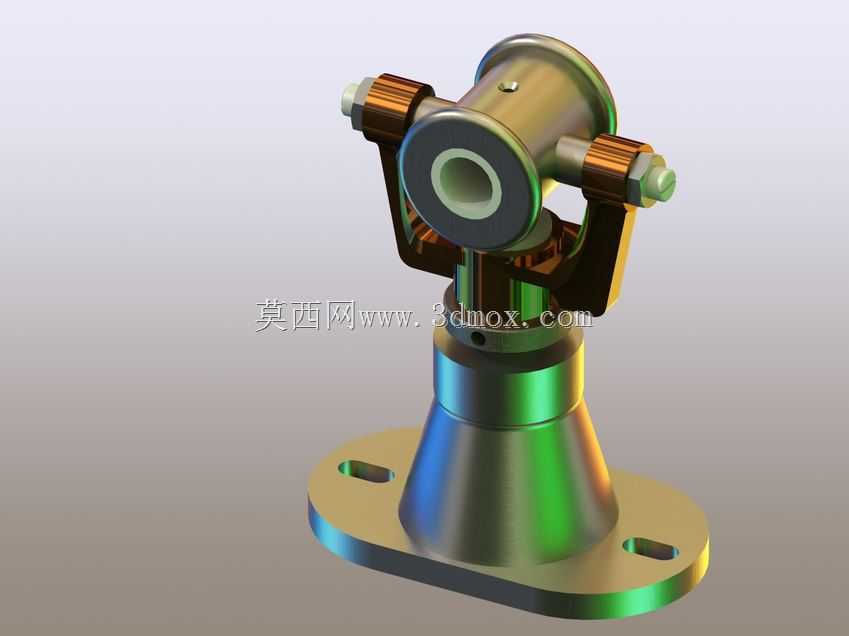

　　结构上采用底座、立柱、回转支承段和双侧叉臂的分层布置。底部法兰为整周安装边界，开设多个沉头或通孔螺栓位，可直接贴合水平面安装；法兰上方锥形承力筒把上部弯矩扩散到更大的底板区域，降低连接面局部压应力。中部回转段承担轴向推力和径向偏载，内部按推力轴承思路布置承托面，使旋转接头在承受高负载时仍能平稳转动，避免卡滞。上部叉臂夹持导向轮，两侧用销轴和锁紧螺母固定，轮体中部开出圆弧绳槽，槽面曲率与常用绳径匹配，可减少钢丝绳挤压变形；轮缘采用加宽设计，在电缆敷设时也能提供较大的接触弧面，降低外护套单位面积压力。

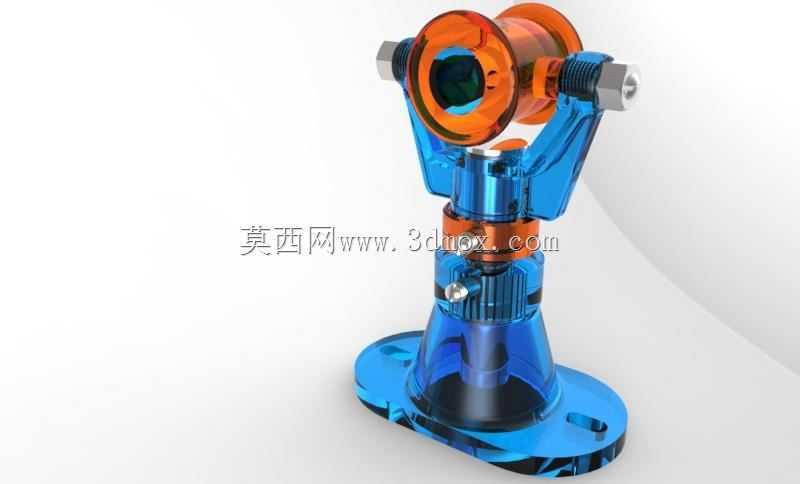

　　从建模细节看，双侧支架并非简单直板，而是通过弯折和加强筋形成箱形受力轮廓，能够承受轮组受拉时产生的张开力矩。销轴端部保留六角头与锁紧结构，便于现场拆换轮体或调整间隙；中部套筒、卡环和定位螺钉共同约束回转轴向位置，防止提升载荷下出现窜动。整体高度、底板宽度和轮轴中心距构成主要安装边界：底板决定基础占地，轮轴高度决定走线高程，叉臂开口宽度则限制最大绳径或电缆外径。选型时需把钢丝绳破断拉力、动态冲击系数、轮槽包角和回转摩擦阻力一并校核，尤其在重载牵引场景下，应关注推力接触面的润滑与防尘，以及销轴处的剪切和弯曲应力。该结构不追求复杂传动，而是通过可靠的回转自由度和承力路径，把导向、承载、减扭三类需求集中在一个紧凑支座内。
