离心式流体叶轮曲面叶片结构设计

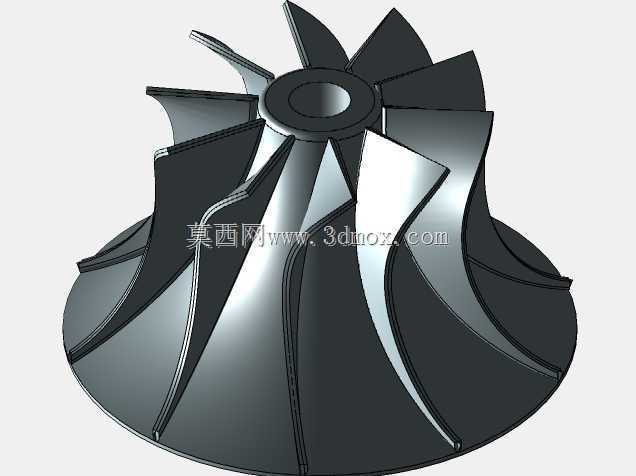

　　该叶轮属于离心式流体机械中的核心转子部件，常见于高速风机、离心压缩机、涡轮增压器以及部分泵类设备中，直接承担能量转换任务。工作时，叶轮随主轴高速旋转，进入叶轮流道的气体或液体在叶片作用下获得离心力和速度增量，随后在蜗壳或扩压段内将动能转化为压力能，从而实现输送、增压或抽吸。与普通平直叶片相比，图中叶片采用空间扭曲曲面造型，能够沿轴向到径向逐步改变气流方向，降低入口冲击损失，并改善流道内的速度分布。

　　从结构上看，叶轮中心设置带通孔的轮毂，用于与传动轴配合，并通过键连接、过盈配合或锁紧结构传递扭矩。轮毂区域需要重点校核轴孔配合长度、端面定位以及高速旋转下的应力集中。叶片从轮毂附近向外缘延伸，根部与轮盘平滑过渡，外缘形成较大的回转直径。多叶片均匀布置可提高流量承载能力，并使周向压力分布更稳定；叶片数量过少会导致流动分离和压力脉动增强，数量过多则会增加摩擦面积和制造难度。

　　设计这类叶轮时，不能只关注外观曲面，还要结合转速、介质密度、流量、压比和效率目标确定进口角、出口角、叶片包角及流道宽度。入口边缘通常需要做成适应来流方向的形状，以减小冲角；出口段则决定流体离开叶轮时的速度三角形，对整机压力和效率影响明显。叶片厚度沿径向变化，根部较厚以承受离心载荷，外缘可适当减薄以降低质量和阻塞，但必须满足强度和振动要求。

　　安装边界方面，轴孔直径、轮毂端面高度、叶轮外径、入口口径以及背部配合面均属于关键尺寸。装配时需保证叶轮与轴的同轴度，端面跳动过大可能引起振动、密封磨损和轴承载荷异常。对于高速工况，还应考虑轮盘应力、叶片固有频率、临界转速以及尘粒冲蚀对前缘的影响。三维建模过程中，曲面连续性、叶片与轮盘的布尔融合、圆角过渡和动平衡去重区域都需要提前规划，以便后续进行流体分析、结构校核与数控加工。
