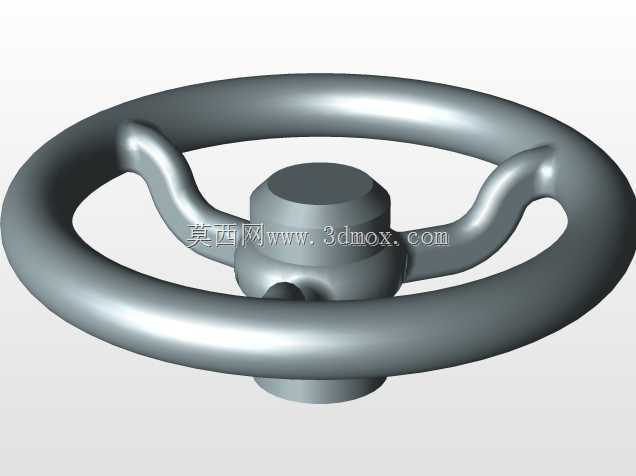

三辐式环形转向操控盘结构设计

　　该转向操控盘采用环形外圈握持结构，整体由连续闭合轮缘、三根弧形支撑辐条与中心安装基座三部分构成，轮缘截面为适配手掌抓握的圆润过渡形态，表面无尖锐棱角，操作人员沿整圈任意角度握持均可获得均匀贴合的受力面，在需要频繁转向、微调转角的设备工况中，可有效降低长时间操作的手部疲劳。三根支撑辐条采用对称式弧形布局，从中心基座向外平滑延展至轮缘内侧，辐条截面随受力路径做渐变过渡，靠近中心基座位置截面尺寸更大，承担转向扭矩传递的核心载荷，向轮缘衔接处逐步收窄，既保证扭矩从中心安装轴向轮缘的高效传递，也留出了辐条之间的镂空空间，避免操作人员握持轮缘时手指与辐条发生干涉。中心基座为阶梯式圆柱结构，上部设置凸起的限位端盖，

　　下部预留与转向转轴配合的安装轴段，基座侧面预留锁紧定位结构，可与设备转向轴实现周向防转与轴向固定，安装时基座下端面与转向机构安装面贴合，配合锁紧件即可完成装配，无需额外定制复杂连接支架。该类操控盘广泛应用于工业车辆、小型工程设备、固定式操控台的转向调节场景，在设备行进转向、工位姿态调整、机构转角微调等操作中，操作人员通过转动轮缘带动中心轴同步旋转，将手部输入的扭矩传递至下游转向传动机构，实现设备行进方向或工作机构角度的可控调节。设计过程中优先保证轮缘的回转同轴度，所有结构围绕中心转轴轴线做圆周对称布局，转动过程中整体质心始终落在回转轴线上，高速转动时不会产生额外偏心力矩，操控手感平稳无卡顿。

　　轮缘的外径尺寸适配成年人双臂自然张开的操控范围，既不会因直径过小导致转向时输入扭矩不足、需要操作人员施加更大握力，也不会因直径过大造成安装空间浪费、操作时手臂活动幅度过大。中心基座的安装轴径、配合长度均按照常规小型转向轴的安装边界设定，可直接匹配多数同规格转向总成的安装接口，辐条与轮缘、基座的衔接位置均做圆角过渡，避免应力集中，在频繁承受转向交变载荷的工况下，衔接位置不会出现应力断裂风险。整体结构无多余复杂曲面，成型加工难度低，无论是铸件成型还是机加工制作都可快速实现，镂空的三辐布局也有效降低了整体自重，操作人员单手即可完成转动操作，同时镂空结构不会遮挡操控台下方的仪表显示，操作人员转动盘体时可随时观察设备运行参数。
