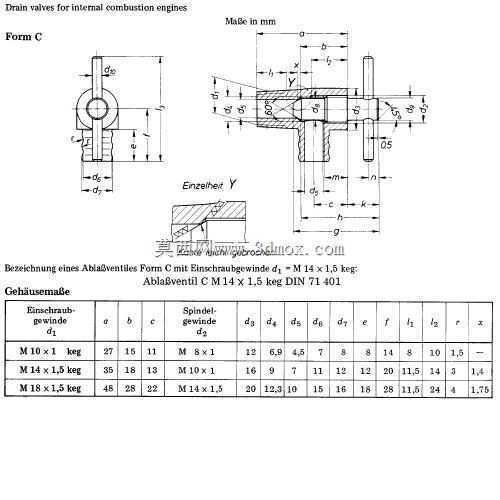

DIN71401标准锥形螺纹排水旋塞结构

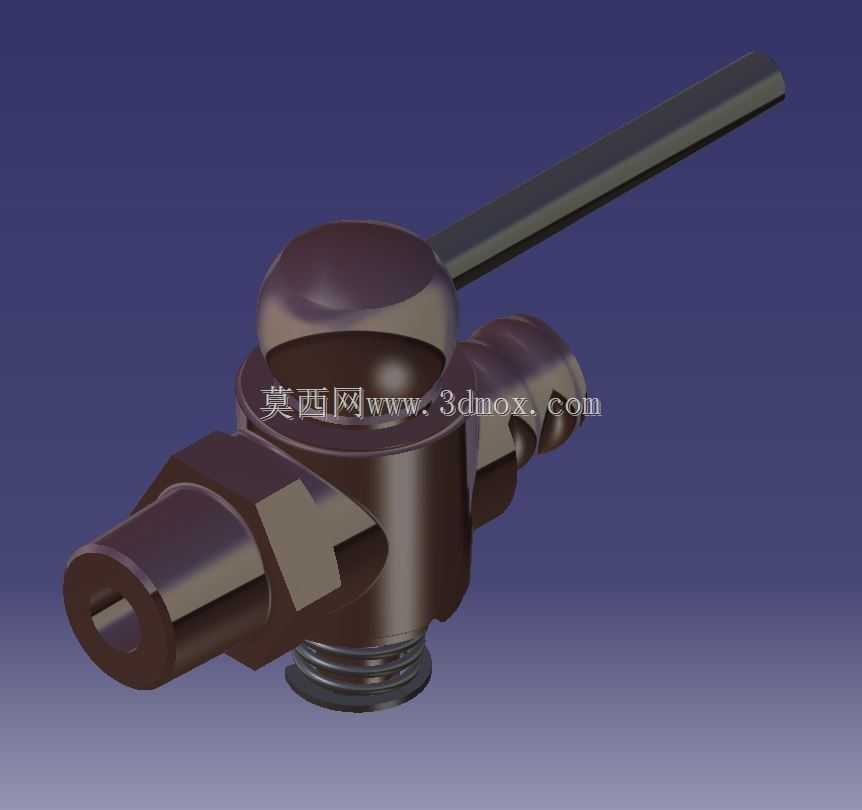

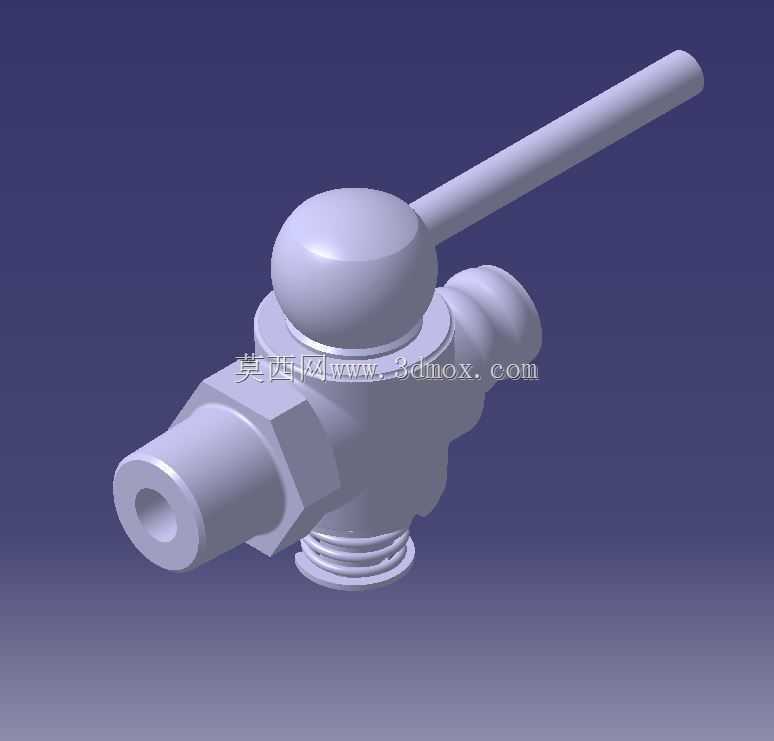

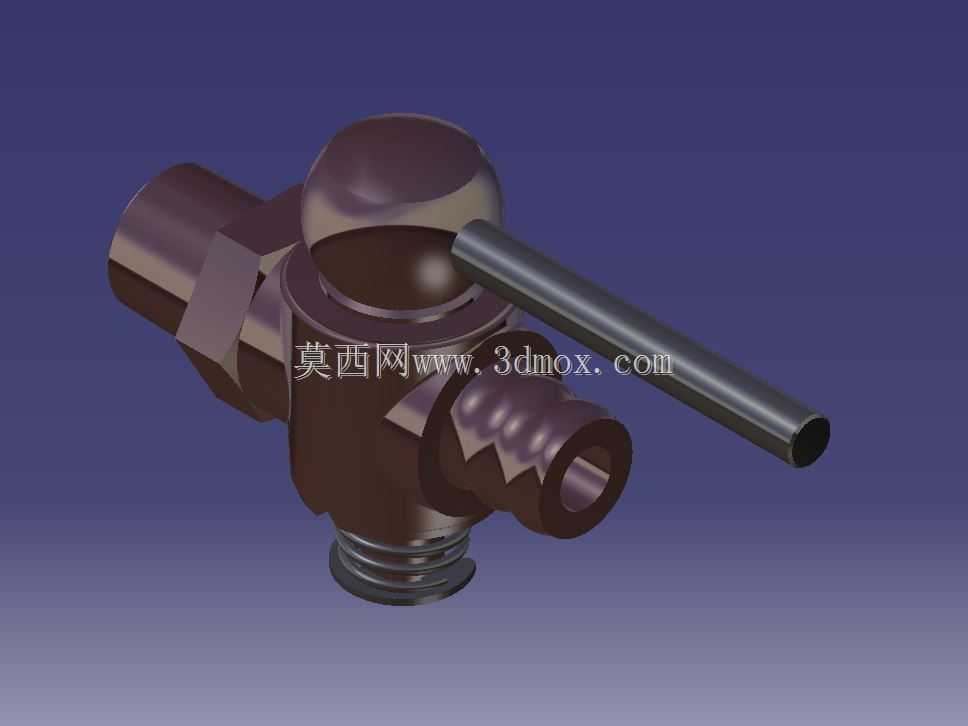

　　这款M14×1.5锥形螺纹排水旋塞，主要应用在小型流体管路、气动系统、小型液压回路以及车用储液腔体的低位排污、排空作业场景中，在压缩空气管路末端、发动机冷却腔低位、小型储液罐排污口这类需要定期排空残留介质的点位，这类旋塞是非常常用的控制元件，相比普通螺塞，它自带启闭手柄，不需要每次拆装螺纹件就能完成通断操作，日常维护操作效率更高。从结构设计来看，它采用锥形旋塞密封结构，旋塞芯与阀体锥面配合，依靠金属面的紧密贴合实现密封，手柄扳动90度即可实现全开与全关的状态切换，操作行程短，启闭响应直接，没有多圈旋转的操作步骤，适合需要快速启闭的排空场景。阀体的进水端采用M14×1.5锥形外螺纹，锥管螺纹的特性是拧紧过程中螺纹牙型会产生过盈配合，

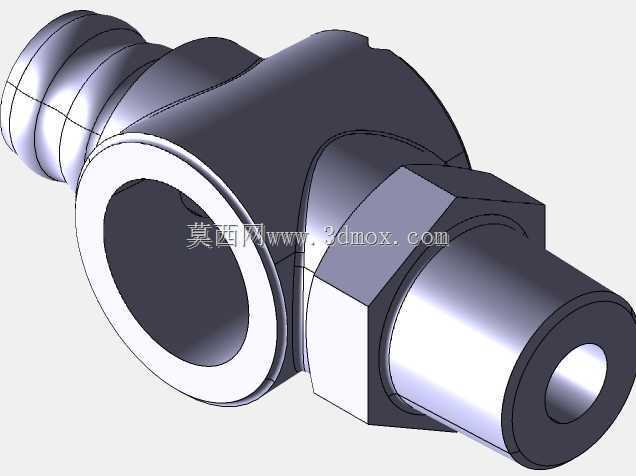

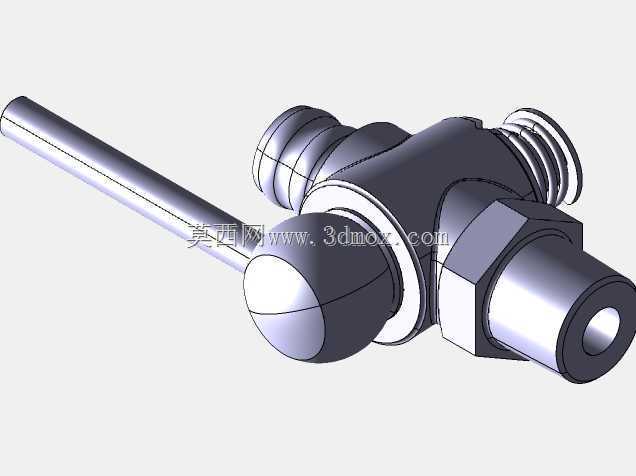

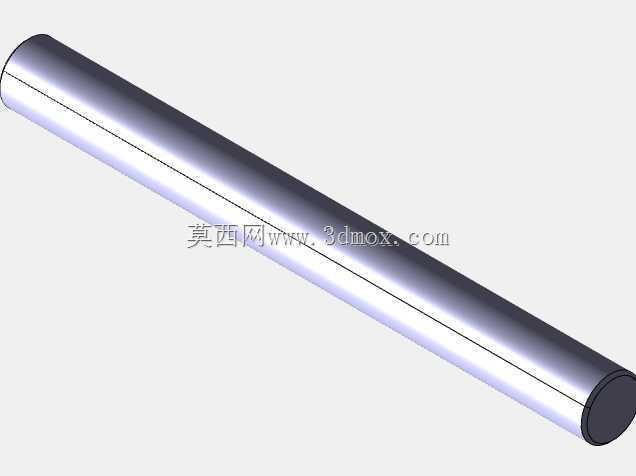

　　不需要额外加装密封垫就能实现可靠的螺纹密封，避免管路介质从螺纹连接处渗漏，适配国内常用的14mm通径小型管路接口，安装时不需要额外加工转接接头，直接拧入对应内螺纹的管路接口即可。阀体的出水端为快插式竹节接头结构，可以直接套接对应内径的橡胶软管或者塑料软管，将排出的介质引导到指定收集位置，避免排空时介质飞溅污染周边设备，这个接头的外径做了环形倒刺结构，软管套接后能够承受一定的管路压力，不会在排水过程中出现软管脱落的问题。手柄采用长杆式结构，力臂长度经过优化，操作人员用手指就能扳动，不需要借助额外工具，即使在安装空间比较局促的设备角落，也能顺利完成启闭操作，手柄的末端做了圆角处理，操作时不会划伤手部。阀体底部的外螺纹为安装定位结构，

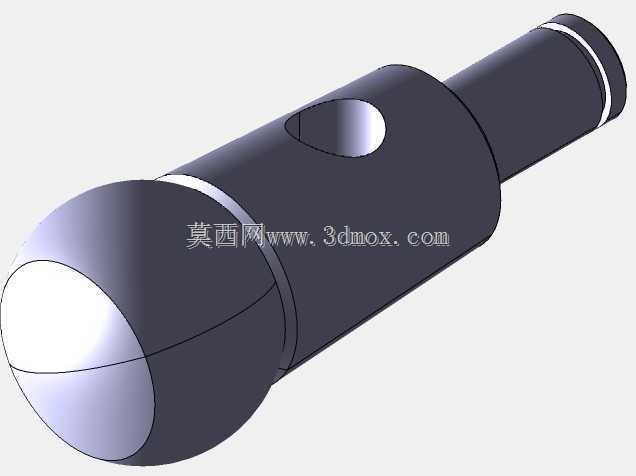

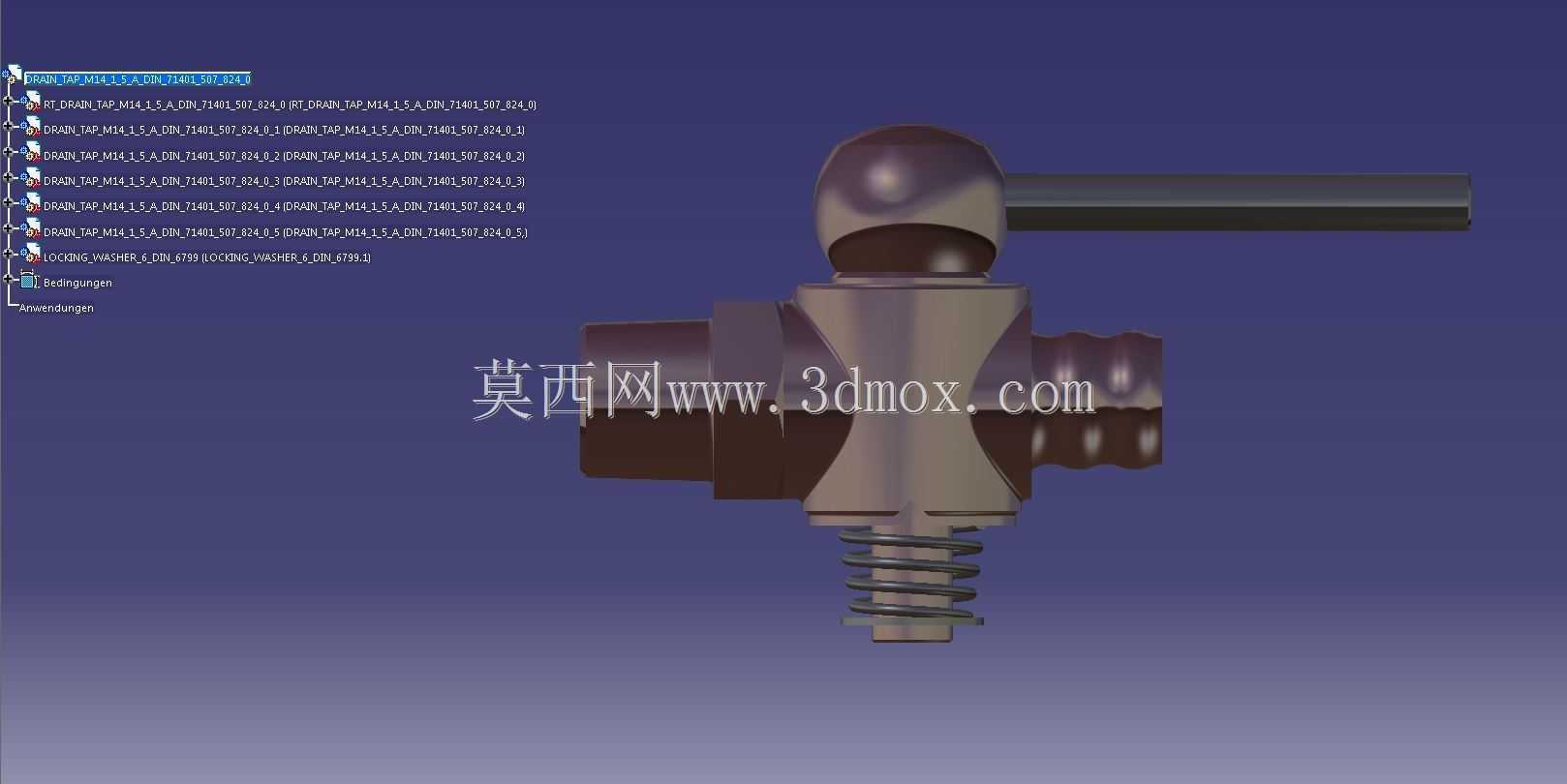

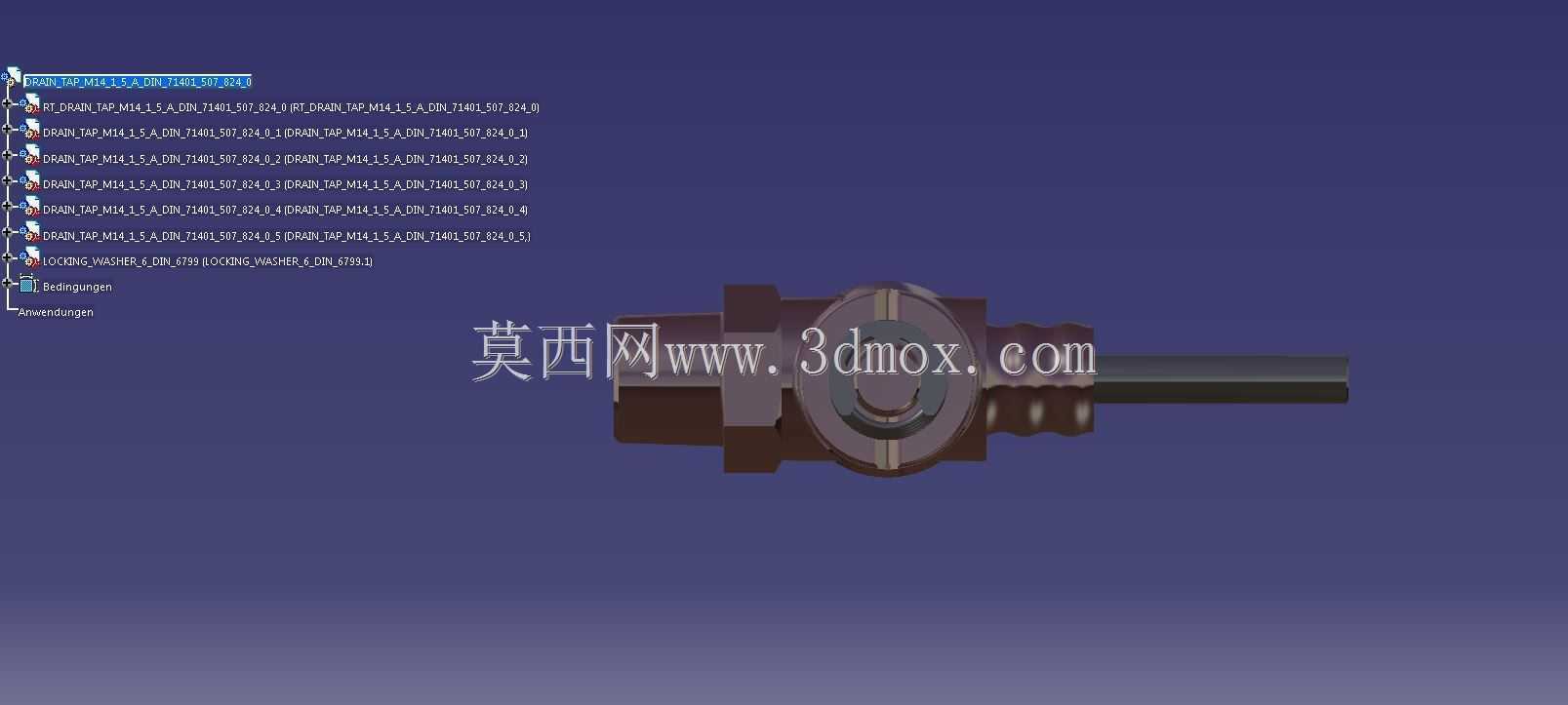

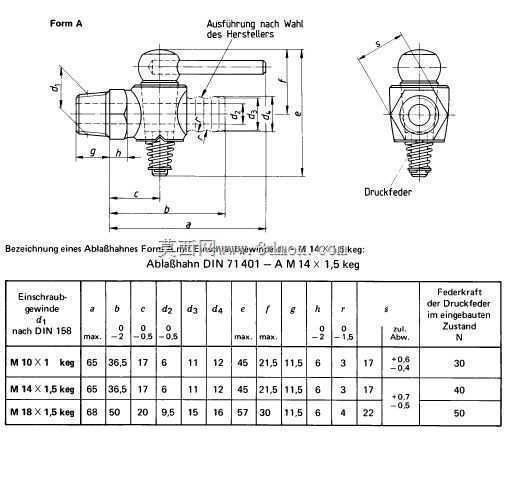

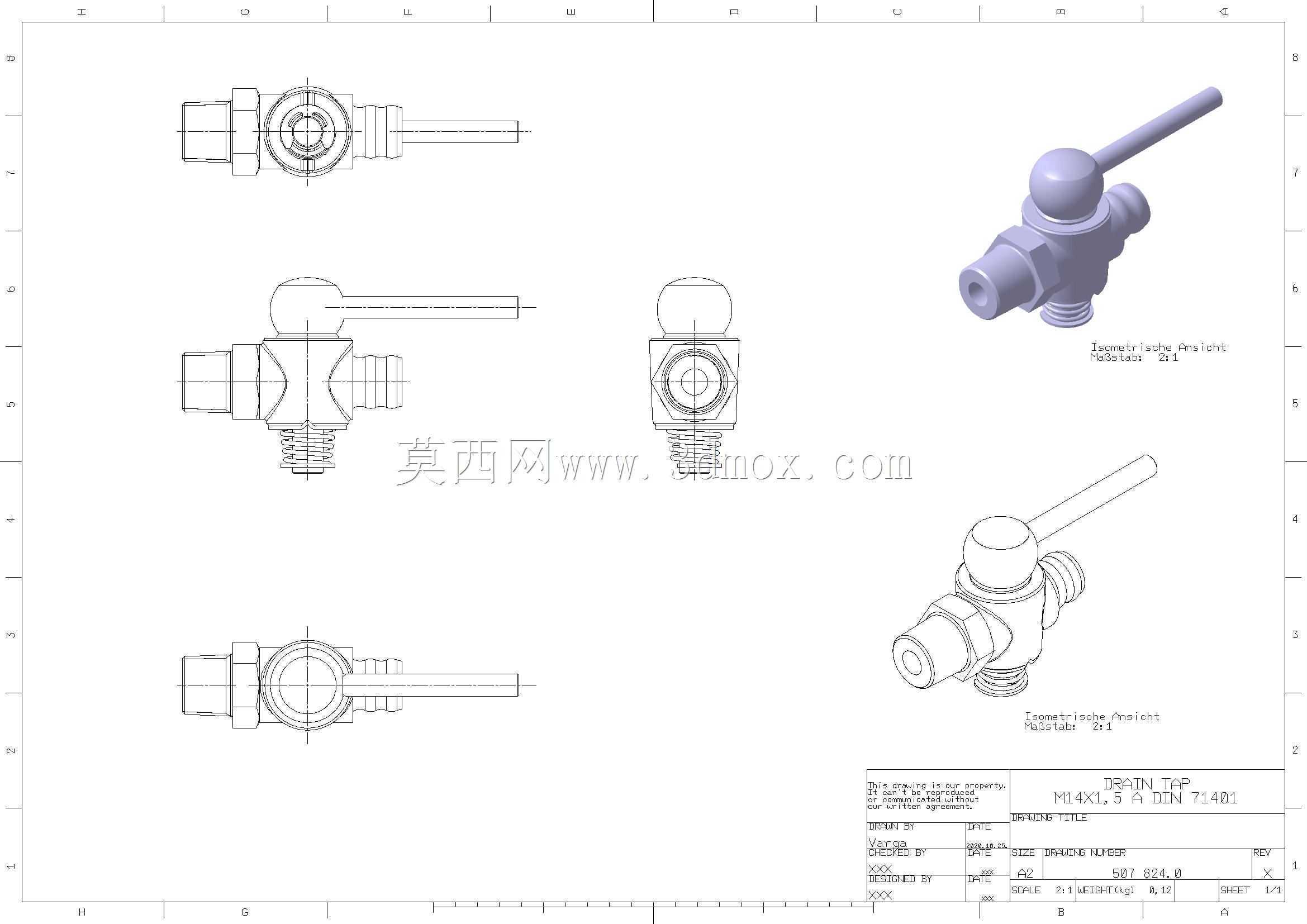

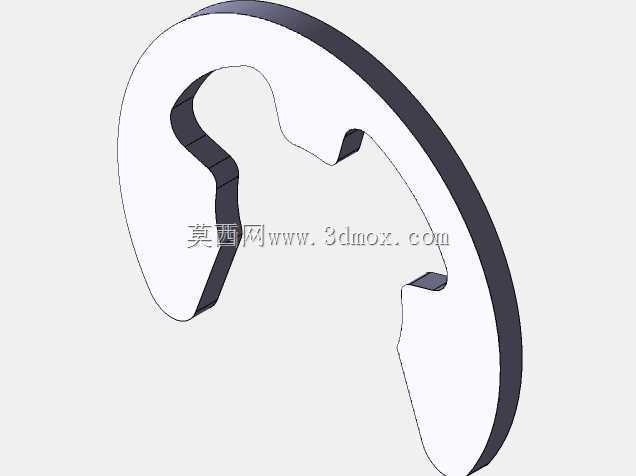

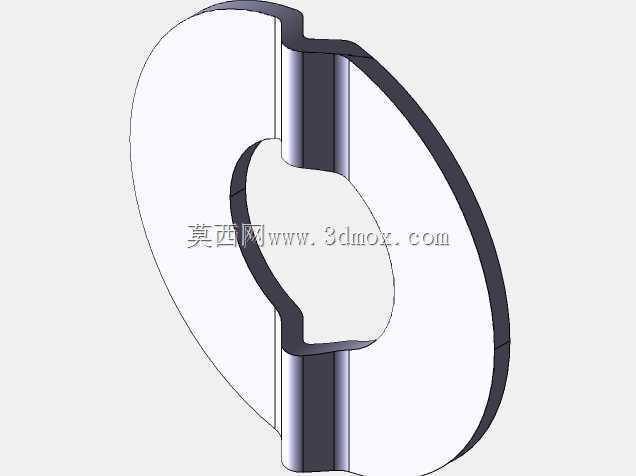

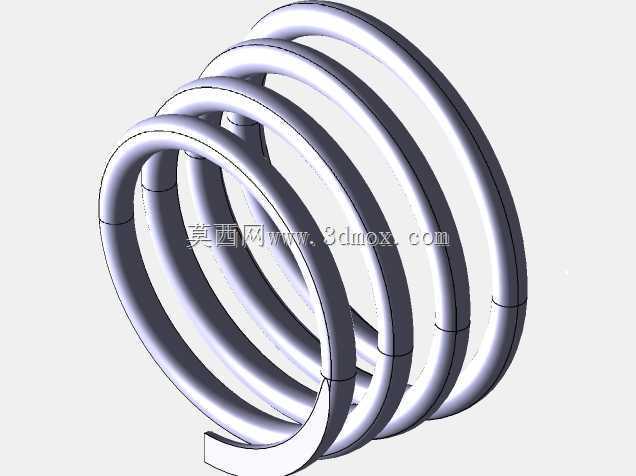

　　旋入设备接口后，阀体的六角定位面会贴紧设备安装面，限制旋入深度，避免拧入过深顶坏内部腔体结构，同时六角面也可以用扳手辅助拧紧，保证螺纹连接的预紧力符合密封要求。在建模过程中，重点还原了锥面配合的公差关系，旋塞芯的锥度与阀体锥孔的锥度保持一致，装配后能够实现无间隙贴合，同时保留了旋塞转动的合理间隙，不会出现卡滞或者密封失效的问题；所有螺纹特征都按照标准牙型建模，锥形螺纹的锥度符合DIN标准要求，安装边界尺寸完全匹配实际产品，安装后不会和周边的管路、结构件产生干涉。这类旋塞的通径设计匹配M14螺纹的通流能力，全开状态下介质流通阻力小，排空速度快，不会出现残留介质排不干净的问题；密封结构没有额外的橡胶密封件，耐温范围更广，

　　在排放带有一定温度的介质时，不会出现密封件老化失效的问题，使用寿命更长，适合在工业设备、车用系统、小型液压站等多种场景下使用。建模时也考虑了实际加工的工艺性，阀体的外形没有复杂的曲面结构，采用常规的车削、铣削工艺就能完成加工，不需要特殊的定制刀具，加工成本可控，适合批量生产。旋塞的转动部位没有外露的细小零件，整体结构紧凑，安装后占用的空间小，在设备密集排布的舱体内部也能顺利布置，不会因为空间不足无法安装。
