乘用车带胎纹橡胶轮胎三维结构

　　该轮胎结构主要面向乘用车底盘行走系统的方案校核与装配演示，建模时将胎体、胎面花纹、胎圈安装区域作为一个连续整体处理，便于在整车总装、悬架运动干涉检查以及轮辋匹配分析中直接调用。轮胎在车辆中的作用并不只是承载车身重量，它还承担路面冲击缓冲、制动力与驱动力传递、转向侧向力支撑以及行驶噪声控制等任务，因此胎面轮廓、花纹沟槽走向和胎侧曲率都需要与实际使用工况保持一致。

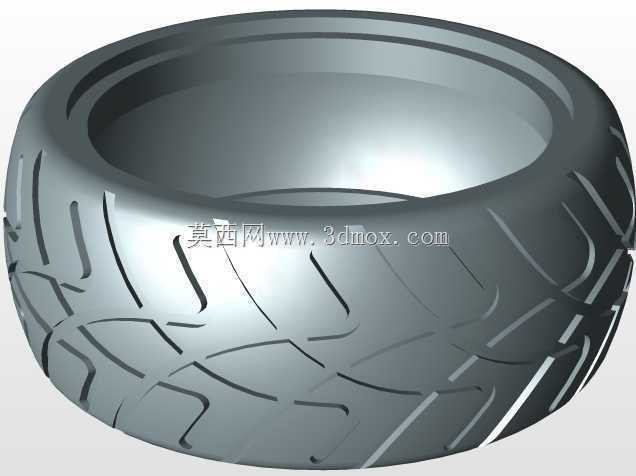

　　从外形上看，模型采用环形回转胎体作为基础，胎面外侧布置多组交错分布的纵向与斜向沟槽。花纹块之间保留连续的橡胶连接带，避免在视觉和结构上出现孤立块体；沟槽深度、宽度和转折位置按照常见乘用轮胎的比例表达，能够反映排水通道、接地边缘和抓地区域的基本关系。胎面中部花纹较为连续，两侧肩部花纹块逐渐加大，这种处理对应直线行驶稳定性与弯道侧向抓地之间的平衡。

　　胎圈部位按轮辋安装边界进行收口，内侧圆柱面用于与轮辋外缘配合，胎踵和胎趾区域形成贴合轮辋法兰的过渡曲面。进行装配设计时，需要重点控制轮胎内径、胎圈宽度、轮辋直径以及轮辋法兰高度之间的关系；若轮胎内径偏大，装配后可能出现密封不足或周向滑移，若内径过小，则会造成装拆困难并在胎圈处产生异常应力。胎侧部分采用平滑外凸曲面，从胎圈向胎肩逐渐扩展，既保留橡胶件的弹性变形空间，也为悬架跳动、转向角摆动和制动盘周边间隙预留校核依据。

　　在工程应用中，这类模型可用于检查轮胎与翼子板、减振器、转向节、挡泥板及底盘线束之间的静态和动态间隙。满载压缩、急加速俯仰、紧急制动点头以及转向极限位置下，轮胎外轮廓都会相对车身发生位移，胎肩和胎侧最容易成为干涉点。借助三维结构，可以把轮胎最大外直径、断面宽度、胎面接地宽度和轮辋安装中心作为关键边界，建立不同载荷状态下的包络空间。

　　花纹设计方面，模型中的斜向沟槽并非单纯装饰，它影响湿地排水、胎面噪声和磨损均匀性。纵向沟槽负责快速导出接地区域积水，横向及斜向沟槽增加边缘咬合，肩部花纹则在转弯时提供更大的接地面积。沟槽过密会降低橡胶连续承载面积，沟槽过少又会削弱排水和抓地表现，因此花纹块比例需要在耐磨、降噪、抓地和滚动阻力之间折中。

　　建模思路上，先以回转截面确定胎腔和外轮廓，再通过胎面曲线控制花纹展开范围，随后利用沟槽切除与花纹块成型形成表面细节。胎面与胎侧之间保持圆角过渡，避免尖锐棱线导致应力集中；胎圈内侧则维持规则圆柱面，方便与标准轮辋数据进行同轴装配。整体结构省略了内部帘布、带束层和钢丝圈等不可见材料层，但外部几何足以支持外观评审、运动校核、教学演示以及底盘布置讨论。
