多孔联动传动摆臂连杆结构件

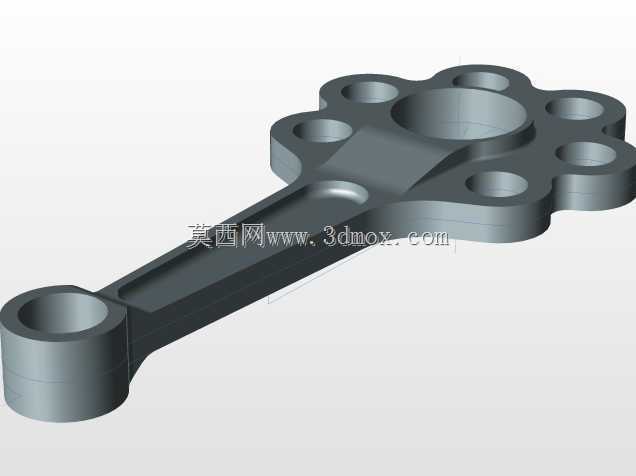

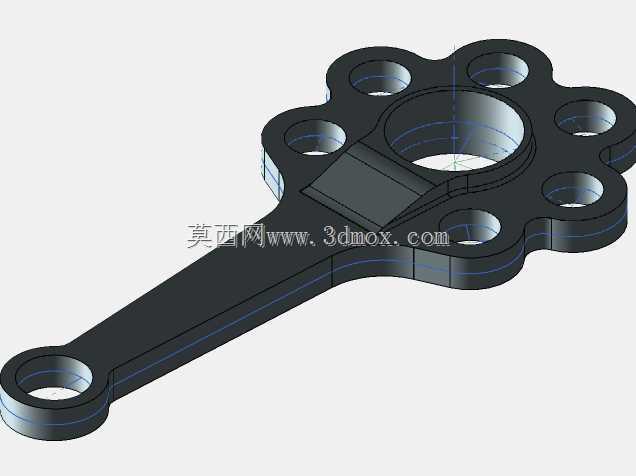

　　该摆臂式多孔联动连杆结构件，常见于多工位同步传动机构、轻工包装设备的间歇进给单元以及小型压力机的从动执行端，核心作用是将单轴回转运动转化为多点位同步的轨迹约束，带动周边数个执行销完成定程摆动、分度定位或者联动压紧动作。结构主体采用扁平厚板一体成型的设计思路，没有额外拼接焊缝，整体受力路径从远端铰接孔一直延伸到中部大尺寸主轴安装孔，长柄段做了等宽加厚处理，避免高速往复摆动过程中长悬臂出现侧向挠曲。中部花盘区域沿圆周均匀布置七个销轴孔，每个孔位都预留了足够的销钉配合壁厚，孔口边缘做了沉台过渡，既可以装入衬套降低铰接磨损，也能直接作为穿销定位点对接周边从动杆件，不同孔位到主轴中心的距离经过轨迹校核，保证所有外接销点在摆臂转过设定角度时，

　　各自输出的位移量匹配工位动作时序。长柄末端的单孔作为动力输入铰接点，和驱动曲柄的滑块销配合，整个零件的回转中心落在中部大孔处，安装时大孔穿入设备主轴的定位轴颈，通过端面键或者锁紧压板限制周向转动，圆周七个小孔分别对应装配空间内不同方位的从动连杆，布局时不需要额外在机架上叠加多层导向支座，大幅压缩传动组的轴向占用空间。从安装边界来看，花盘段外轮廓为连续圆弧过渡，相邻孔之间的实体腹板宽度均匀，没有尖锐应力集中缺口，摆动扫掠范围内不会和周边机架护板发生干涉；长柄段的宽度收窄至和末端铰接孔外径匹配，在满足抗弯截面模量的前提下尽可能降低运动件自身惯量，适配每分钟数十次的往复摆动工况。建模过程中所有孔位同轴度、

　　孔间距公差都按照传动件常用精度等级设定，壁厚过渡处保留拔模斜度，既可以直接作为机加工件的数控编程参考，也能用于铸造毛坯的模具开模参考，工程师在做同类型联动机构选型时，可以直接调整各孔分布半径、柄部长度来适配不同的行程需求，验证运动轨迹时也能快速导入装配体完成干涉检查，提前排查摆臂在极限转角位置和相邻部件的碰撞风险。
