卧式斯特林电机支撑连接板结构

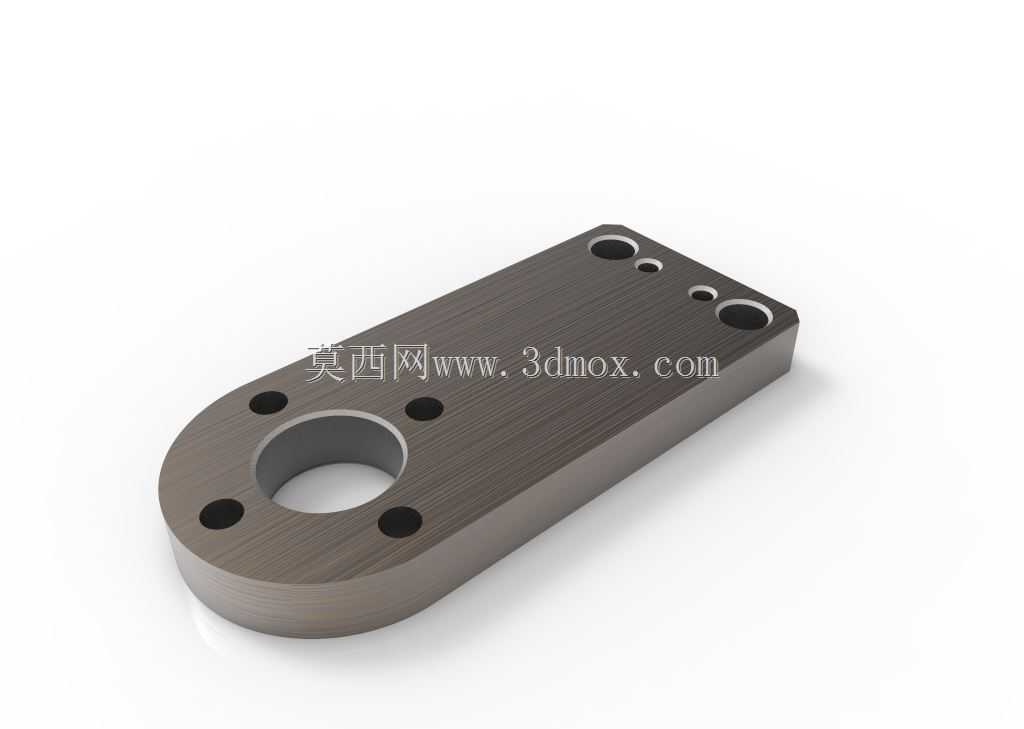

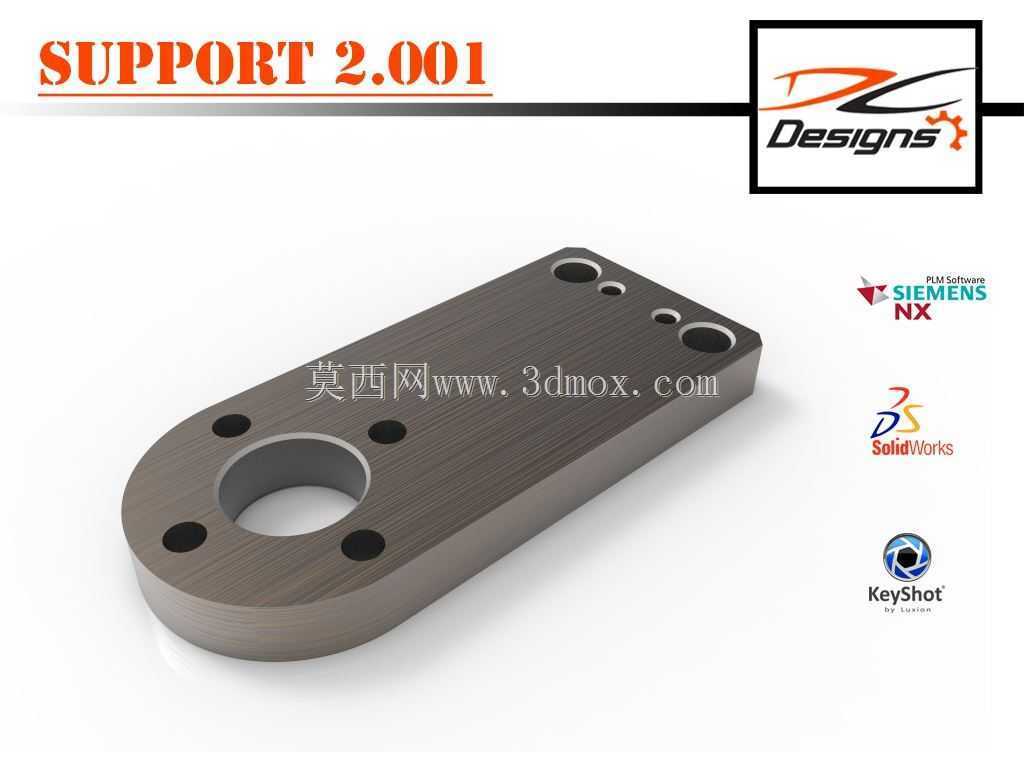

　　该支撑连接板属于卧式斯特林电机的核心承载连接件，整体采用长条形板状构型，一端设计为半圆弧形过渡结构，另一端为平直矩形端面，板体厚度均匀，轮廓线条简洁规整，兼顾结构强度与轻量化需求。板体圆弧端中心开设大直径主通孔，用于穿设电机主轴或配套传动构件，主孔周边沿圆周均匀分布四个小直径沉孔，用于端面紧固件的沉头安装，保证安装后连接件表面无凸起，避免与周边运动部件发生干涉。板体平直段沿长度方向依次排布两组同轴双孔，每组包含一个大直径安装孔与相邻的小直径定位孔，可适配不同规格的紧固螺栓与定位销，实现支撑件与电机基座、外部机架的多点位固定，孔位间距经过严格校核，匹配斯特林电机动力端的安装孔位标准，无需二次打孔即可直接装配。

　　从实际应用场景来看，该零件主要用于卧式布置的斯特林动力装置中，承担动力腔体与外部固定机架之间的连接载荷，传递电机运行过程中产生的径向力与小幅轴向力，同时为传动杆件提供定位基准，保证动力输出轴与配套负载的同轴度要求。板体边缘全部做倒角处理，既去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员，也能降低应力集中系数，提升零件长期承受交变载荷时的抗疲劳性能。

　　建模过程中严格遵循机械加工工艺逻辑，先绘制板体的二维轮廓草图，通过拉伸命令生成基础板坯，再依次完成各通孔、沉孔的切除特征，所有孔位均标注同轴度、位置度公差，圆弧端与直边段的衔接处做相切约束，避免轮廓出现拐点突变。设计阶段充分考虑安装边界：板体总长度适配小型斯特林电机的整机安装间距，宽度方向预留足够的紧固件操作空间，厚度参数经过抗弯强度校核，在电机满负荷运行时板体挠曲量控制在允许范围内，既不会因厚度过大造成材料浪费，也不会因刚度不足出现运行抖动。零件表面可做氧化或发黑处理，提升防锈能力与表面耐磨性，适配教学演示模型、小型动力试验台等多种使用场景，装配时可通过定位销先完成孔位对位，再拧紧紧固螺栓，大幅提升装配效率与定位精度。
