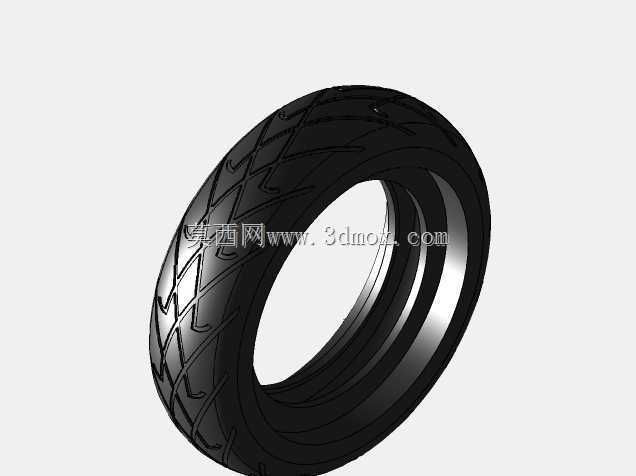

该模型围绕两轮摩托车行驶系统中的橡胶轮胎展开,重点还原外胎环形主体、胎面花纹、胎侧过渡区以及与轮辋配合的安装边界。轮胎作为摩托车与路面直接接触的部件,承担整车承载、驱动力传递、制动力反馈、转向导向和冲击缓冲等功能,在城市通勤、郊野骑行、弯道路况及湿滑路面中,其结构形态会直接影响抓地表现、滚动阻力和操控稳定性。
从结构设计角度看,胎面采用连续环形曲面,外轮廓并非简单圆柱回转体,而是依据摩托车轮胎常见的圆弧冠部形态建立。胎冠区域宽度决定接地印痕的主要分布,圆弧半径影响车辆压弯时胎面与地面的接触过渡。模型表面布置交错沟槽,花纹块沿周向和侧向形成一定角度,能够在干地提供较大的橡胶接触面积,在湿滑路面则通过沟槽引导水流,降低水膜带来的打滑风险。花纹沟槽的深度、宽度和排布密度需要兼顾抓地、耐磨、排水与噪声控制,过密的花纹会减少有效接地面积,过疏的沟槽又会削弱湿地排水能力。
胎侧部分从胎冠向胎圈方向逐渐收束,曲面过渡需要保持连续,避免在建模中出现折角或曲率突变。实际轮胎在充气后会产生内部张力,胎侧负责缓冲路面冲击,并在转向时承受侧向变形。模型中胎圈位置体现了与轮辋贴合的内缘结构,该区域是轮胎安装定位的关键边界:内径需与对应轮辋直径匹配,胎圈踵部和胎圈趾部的轮廓决定装配后是否能够稳定卡合。若配合过松,车辆行驶中可能出现轮胎滑移;若过盈过大,则会增加装拆难度,并可能损伤胎圈。
在三维建模处理上,胎体基础形态适合通过回转曲面建立,再依据断面轮廓控制胎冠弧度、胎侧厚度和胎圈形状。胎面花纹不能仅以贴图代替,工程设计中应将沟槽作为实体切除或独立几何特征表达,以便观察花纹块分布、沟槽走向及胎面厚度变化。环形阵列或沿周向曲线分布的方式可保证花纹重复节奏,同时需要检查相邻花纹块在胎肩区域的衔接,避免出现曲面撕裂、特征重叠或阵列错位。
安装边界方面,轮胎设计必须与轮辋、制动盘、链轮、前叉或后摇臂空间共同校核。轮胎外径影响整车离地间隙、速度表标定和传动比匹配;胎宽则关系到前叉间隙、后摇臂宽度以及挡泥板覆盖范围。转向至极限位置时,前轮胎肩不得与前挡泥板、前叉管或线束发生干涉;后轮胎在悬架压缩、链条张紧和载荷变化时,也应与摇臂、减震器及车身覆盖件保留合理间隙。
该模型可用于摩托车底盘装配练习、轮胎外形方案展示、轮辋配合关系检查以及骑行部件结构教学。对于结构设计人员而言,它能够直观呈现胎面花纹、胎侧曲率和胎圈安装区之间的空间关系;对于选型人员,则可借助外径、胎宽和内圈配合边界,判断其在特定两轮车型上的装配可行性。
