立式消防供水栓带手轮阀门结构

　　这套结构围绕厂区、仓库、公共建筑外侧的消防取水需求展开，主体由红色立式立管、底部圆形安装法兰、顶部90度弯管、侧向手轮截止阀以及前端出水接口组成，整体采用落地直立布置，能够在固定消防点位形成稳定的取水接口。

　　从现场使用逻辑看，消防栓需要长期暴露在通道边缘或设备区外侧，既要保证人员在紧急情况下能够快速识别，也要避免搬运车辆、物料周转过程中对阀体造成碰撞。因此模型将醒目的红色立管作为主体支撑，底部使用带螺栓孔的圆形法兰与预埋管路或混凝土地面连接，安装时法兰面需保持水平，地脚螺栓均匀预紧，防止立管受侧向力后出现根部应力集中。立管高度按照人员操作手轮和接驳水带的舒适范围设定，弯管顶部将阀门引至侧前方，避免操作人员贴近立柱正面作业，也为水带接头旋转、锁紧留出空间。

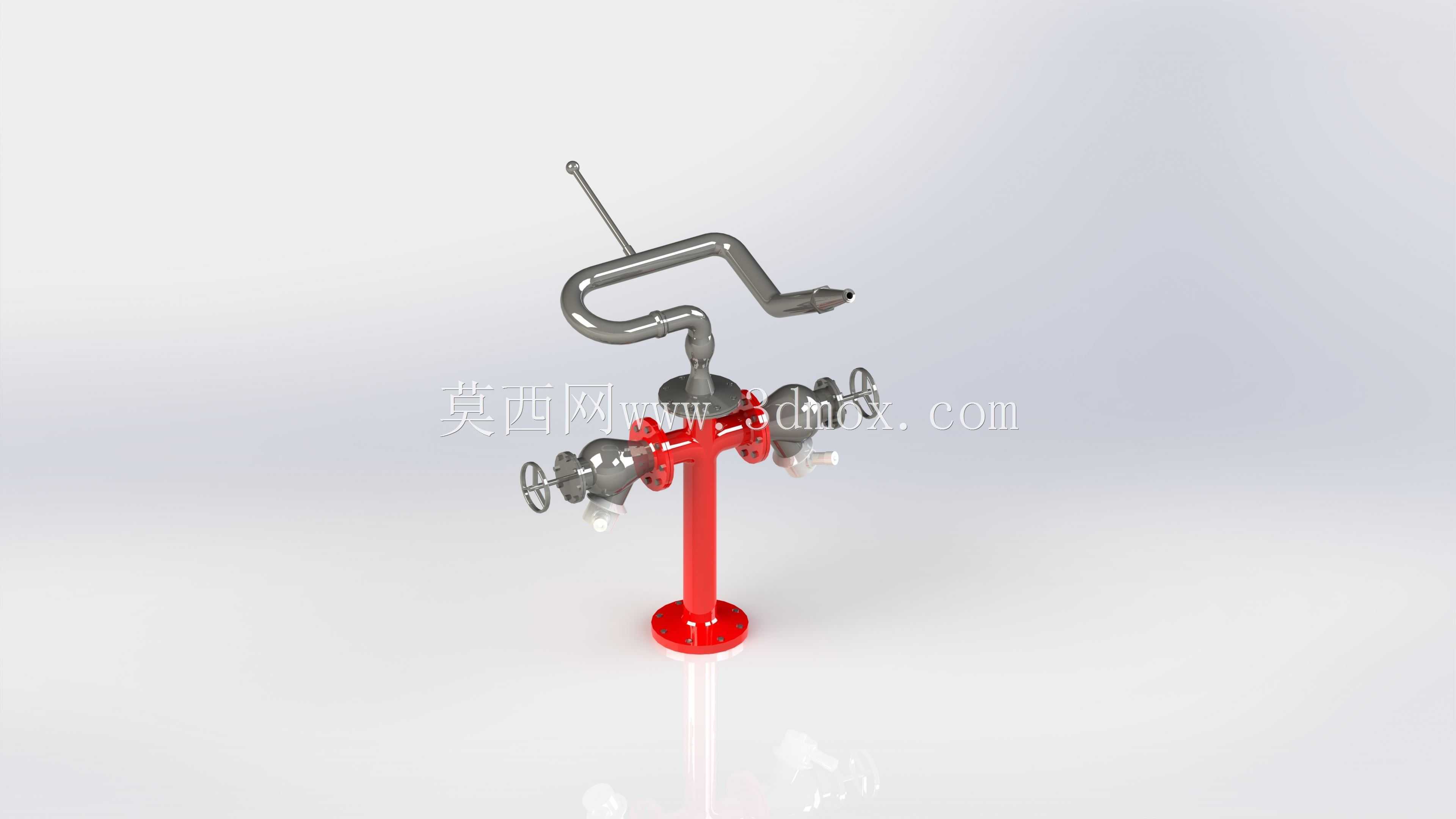

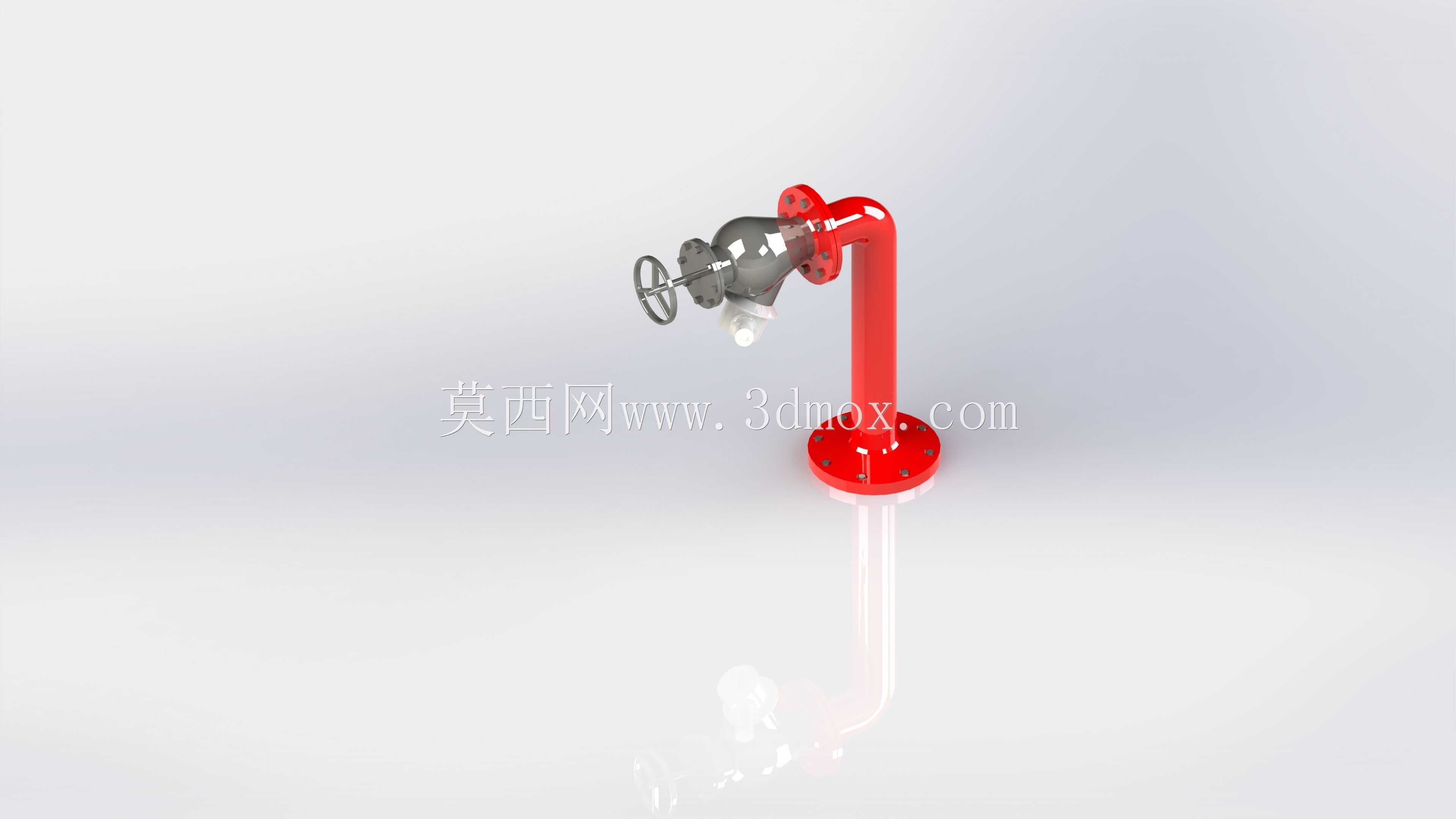

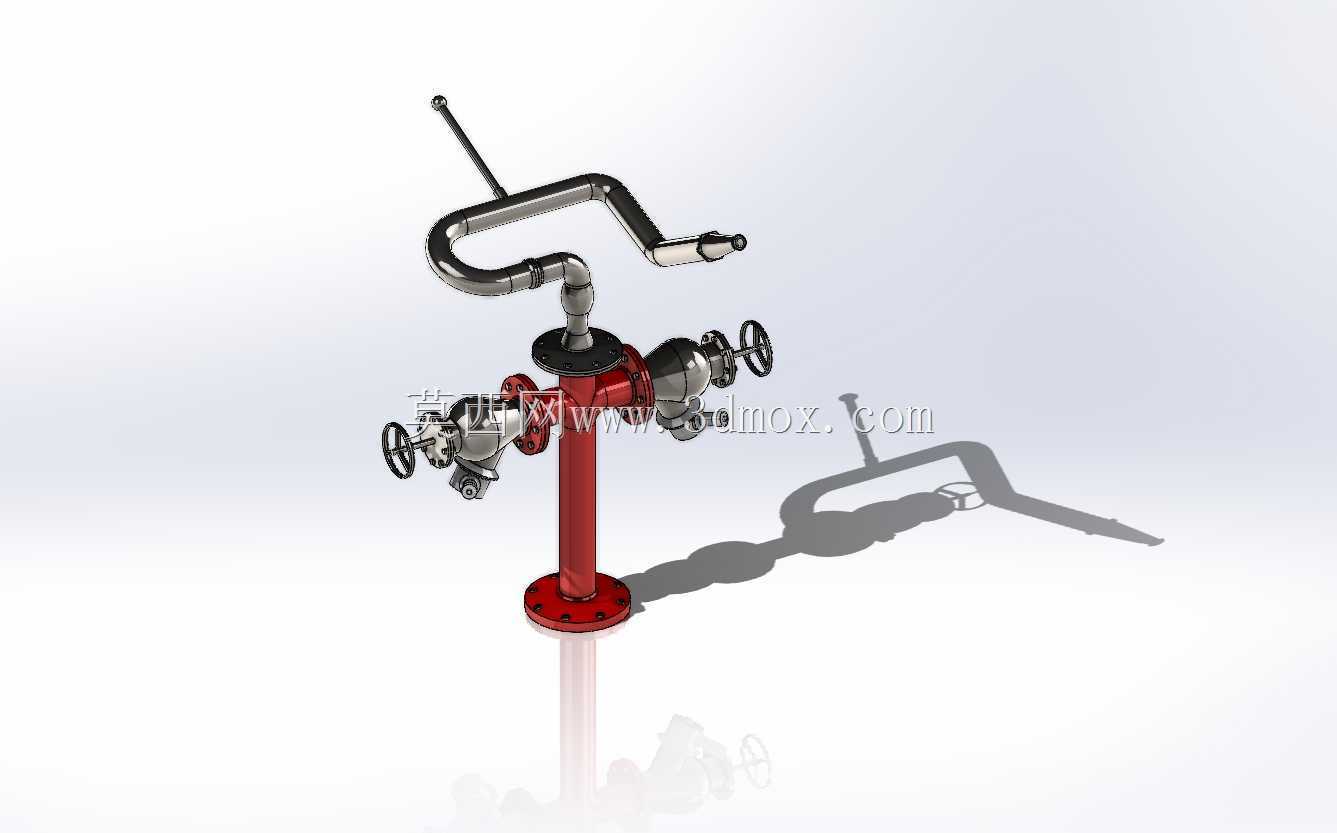

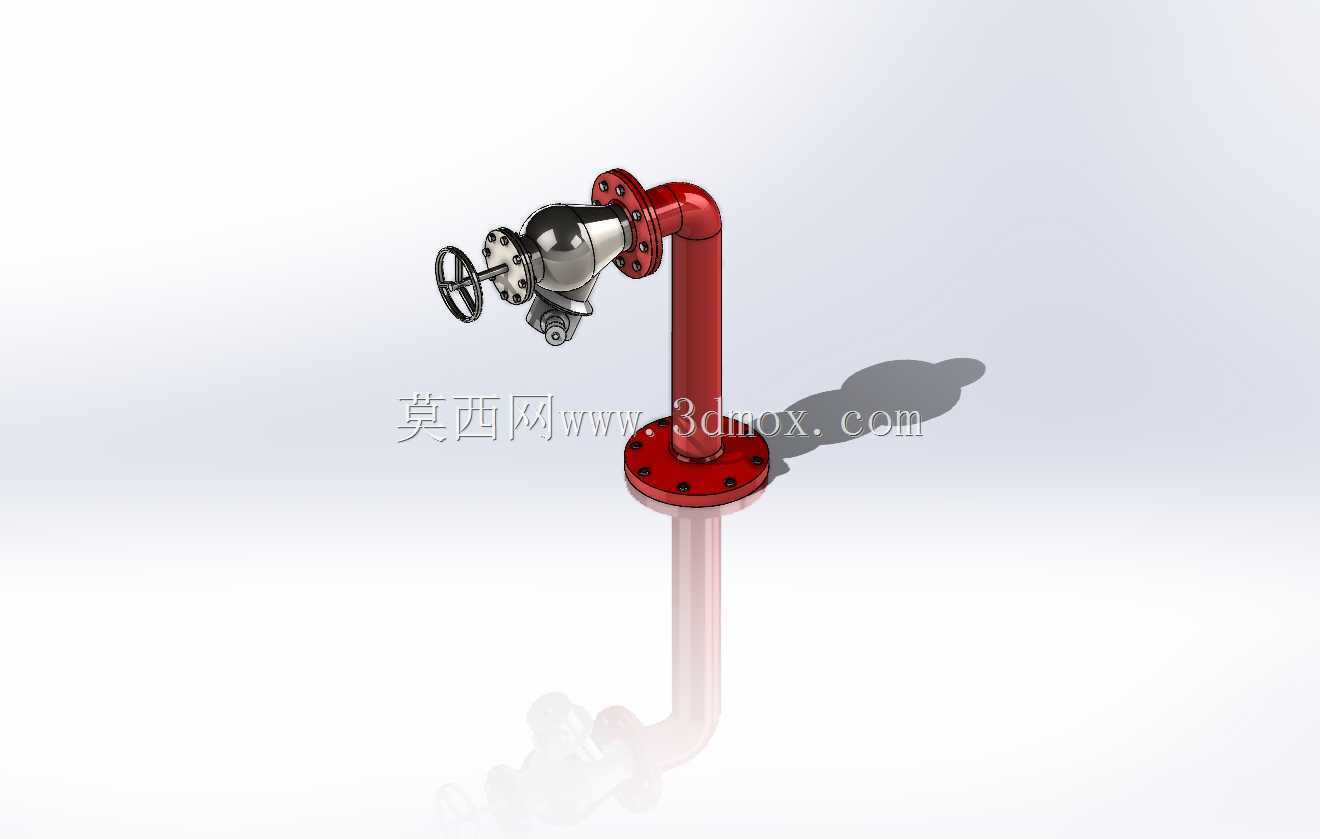

　　阀门部分采用手轮驱动形式，手轮、阀盖、阀体和密封段的相对位置完整表达，适合用于检查启闭行程、操作空间和检修拆装顺序。手轮布置在阀体左侧，旋转半径外侧不应紧贴墙面或管线；阀体前端保留出水接口，接口轴线与弯管出口方向一致，接驳消防水带时可减少弯折。灰色阀体与红色管路形成明显区分，在三维评审中能够快速识别功能分区：红色部分承担输水和支撑，灰色部分承担启闭、密封和接口连接。

　　建模时需要重点控制几处边界：底部法兰外径、螺栓孔分布圆直径和孔位角度决定基础预埋件是否匹配；立管中心距墙或设备的距离需兼顾手轮转动和水带摆动；顶部弯管转折处应保留圆滑过渡，避免流道突变；阀杆伸出方向与手轮直径共同构成操作包络，选型布置时不能只看管道中心线。若用于车间消防点位校核，还应结合地面完成面、周边通道宽度和相邻设备轮廓，确认阀门开启、水带连接以及人员站位均不发生干涉。

　　结构表达上，法兰盘、立管、弯管、阀体、手轮和端部接口均按独立零部件关系组织，便于后续出工程图、统计连接件或进行拆装演示。对于机械设计人员，该模型可作为消防供水终端布置参考；对于厂区管线设计，可用于核对取水口高度、阀门操作方向和安装维护空间；对于三维建模学习者，则能练习管道折弯、法兰配对、阀门装配和操作空间校核等常见工程内容。
