摩托车防滑脚踏握持结构三维数模

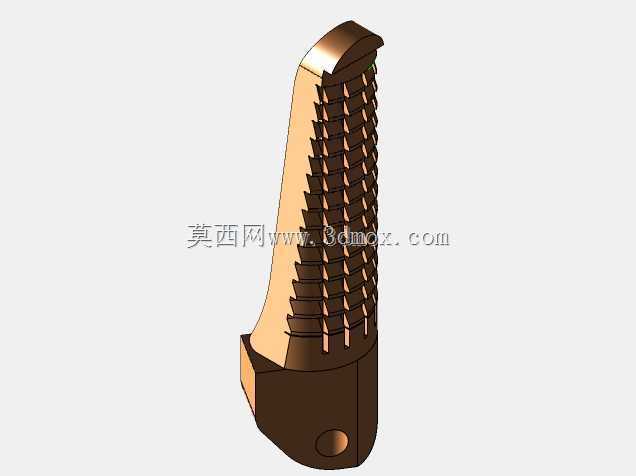

　　这套结构围绕两轮骑行装备里的脚踏握持部件展开，日常装车后承担骑手脚部支撑、换挡施力、颠簸路面防滑限位的作用，在街车、越野摩托、复古改装车型的脚踏总成里都能见到同类结构。建模时先从人机握持边界入手：圆柱主体长度贴合普通骑行靴前掌踩踏宽度，外径控制在脚掌握持舒适区间，表面连续排布的横向凸棱不是装饰特征，每一道棱条的高度、间距都对应湿滑路面、鞋底沾泥场景下的咬合需求——棱条间距留足泥沙排出空隙，避免泥污填满纹理后打滑，棱边做小圆弧过渡，防止长期踩踏硌伤鞋底、也降低骑行中脚部剐蹭的割手感。

　　端部的块状安装座是整个零件的装配基准，座体上预留的安装孔位对应摩托车车架脚踏支架的连接销轴，建模时严格对齐孔中心与主体圆柱的同轴度，安装座侧面做加厚补强，越野骑行中频繁受到侧向冲击力时，应力会集中在座体与圆柱衔接的转角处，这里的圆角过渡、壁厚加厚都经过结构考量，避免长期交变载荷下出现断裂。

　　从实际使用场景倒推设计逻辑：城市通勤场景里脚踏需要兼顾鞋底踩踏的摩擦力与挪车时脚部快速切换的顺畅度，棱条高度不能过高；越野非铺装路面泥沙多，纹理沟槽深度要预留排泥空间，端部安装座的孔位配合公差要适配销轴拆装，方便维修更换。外形尺寸上，主体圆柱的长度避开摩托车换挡杆、刹车杆的运动行程，安装后脚部前后挪动不会与周边操纵件发生干涉，安装座的厚度匹配支架夹装间隙，不需要额外加装垫片就能完成固定。

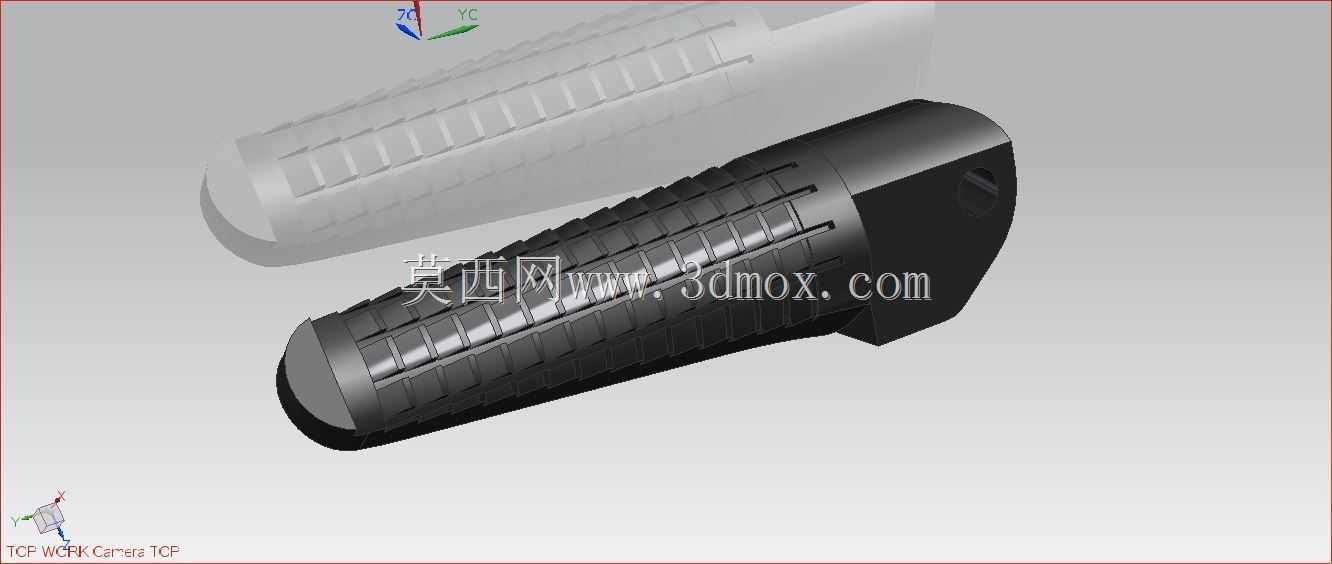

　　数模完整还原了零件的所有实体特征，防滑纹理的每一道凸棱、安装座的孔位倒角、主体两端的圆弧封边都和实际加工件一致，结构设计人员可以直接调取数模核对整车脚踏区域的装配空间，改装从业者也能参考纹理排布、安装孔距调整适配不同车型的改装方案，加工端可以基于数模拆解注塑、压铸的成型工艺，核对拔模斜度与壁厚均匀性，避免量产时出现缩痕、填充不足的问题。
