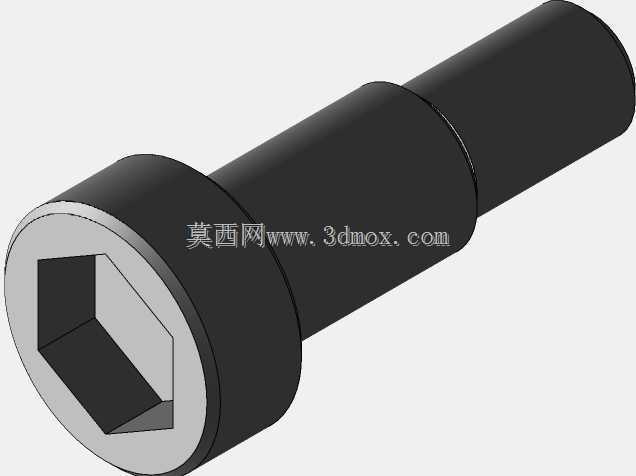

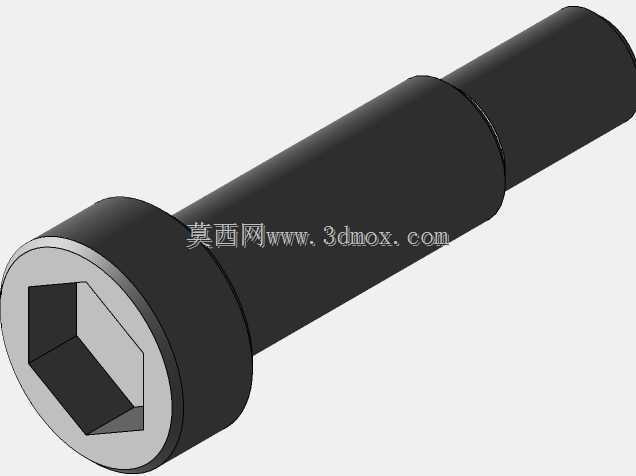

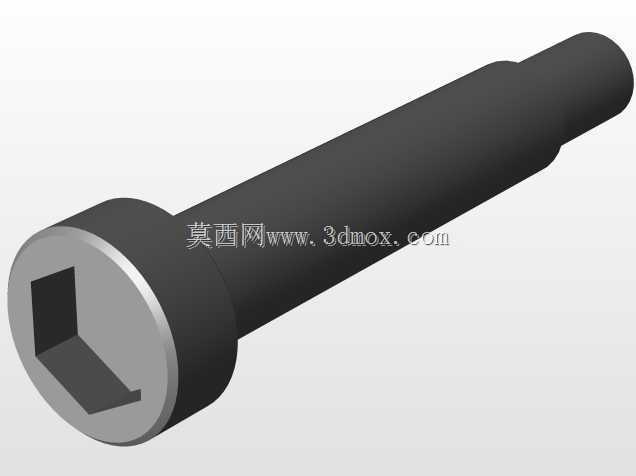

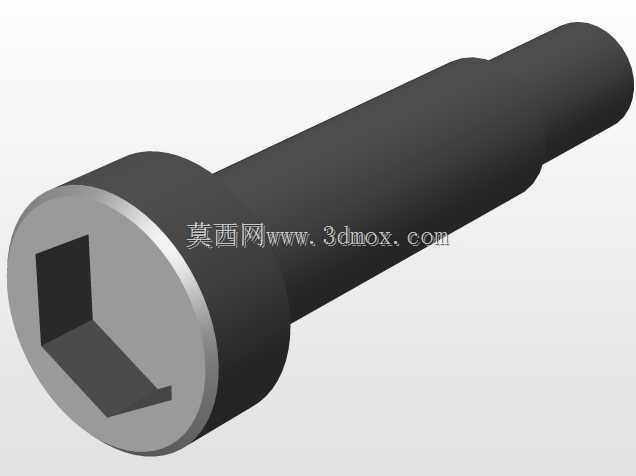

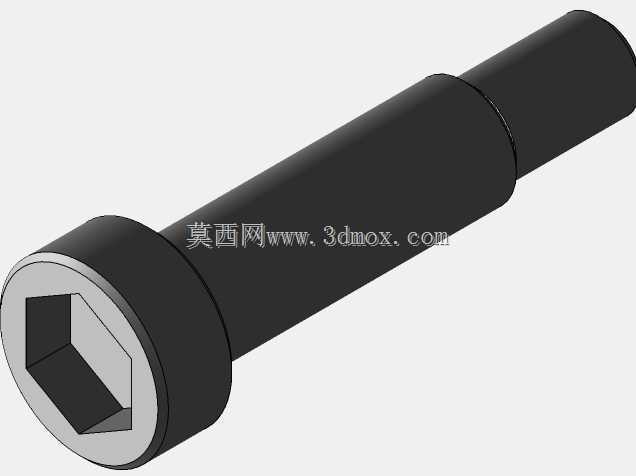

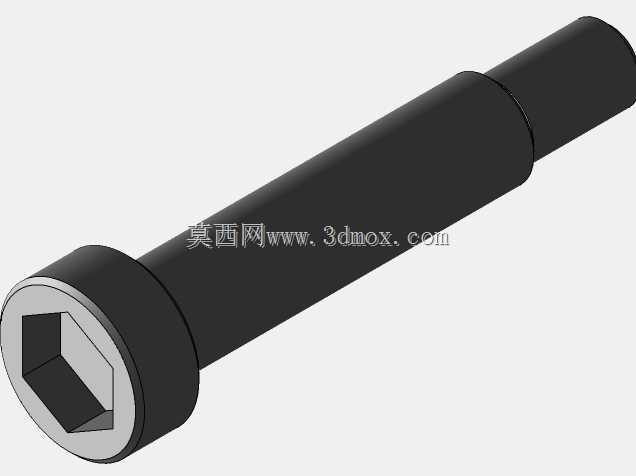

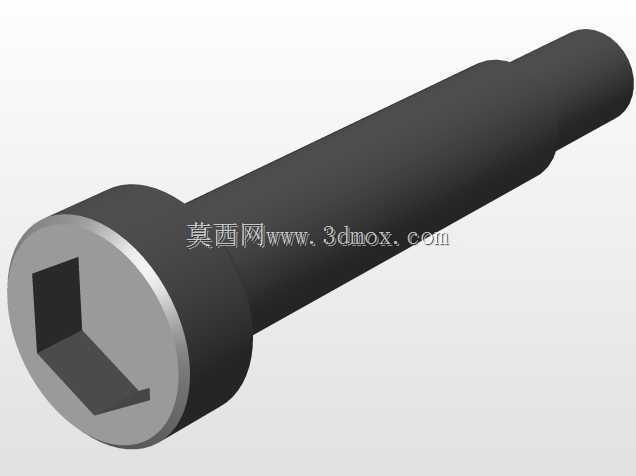

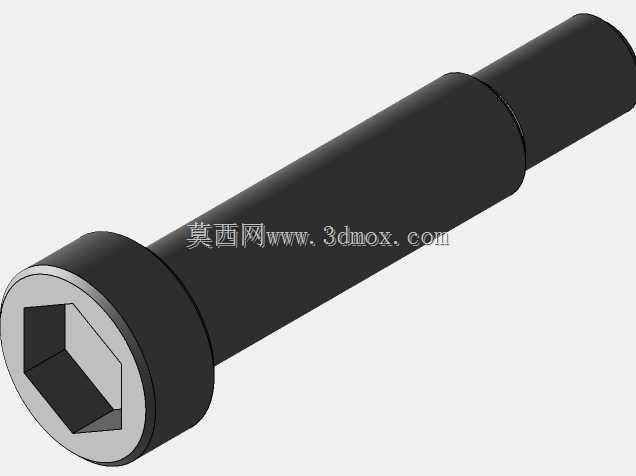

内六角圆柱头轴肩限位紧固螺钉

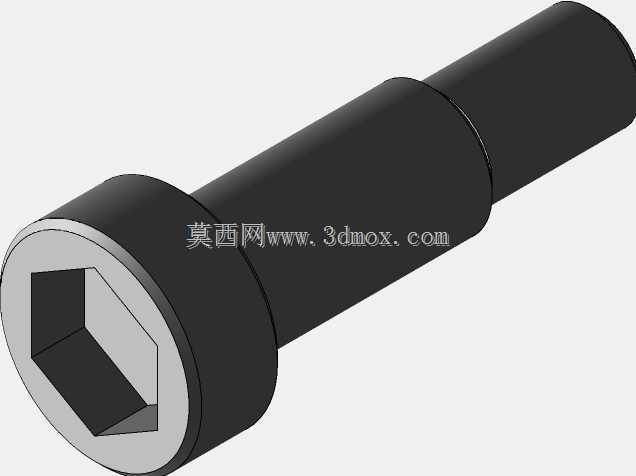

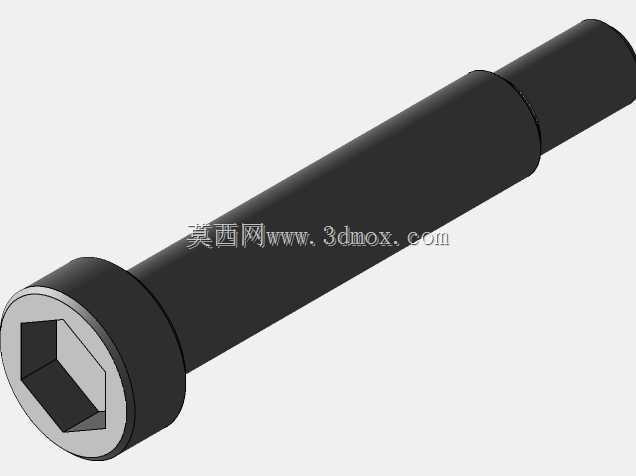

　　该零件为带轴肩定位结构的内六角圆柱头紧固螺钉，在工装夹具、自动化模组、精密机械装配场景中承担连接与轴向限位双重作用。区别于普通全螺纹螺栓，其杆部采用多段阶梯圆柱构型，光轴段可直接穿入配套铰制孔或直线衬套，依靠轴肩端面完成贴合定位，安装后能承受一定径向剪切载荷，避免普通螺纹连接在反复交变受力下出现松动错位。

　　从实际装配边界来看，螺钉头部为标准圆柱沉头结构，端面开设内六角驱动孔，装配时可使用内六角扳手从端面施加扭矩，适合沉孔内隐蔽安装，头部外圆与沉孔侧壁留有合理间隙，保证拧紧过程中扳手有足够摆动空间。杆部各阶梯轴段的同轴度在建模时按装配配合要求约束，光轴配合段外径与安装孔采用小间隙配合，既保证穿装顺畅，又能限制连接件横向窜动；末端螺纹段规格为M8，旋入配套螺纹孔后，轴肩台阶面压紧被连接件表面，夹紧力沿轴向均匀传递，不会像普通螺钉那样依靠全部螺纹牙型承载，抗剪与定位精度明显提升。

　　设计过程中优先考虑了装拆可达性：内六角驱动形式可在头部周围空间狭窄、外扳手无法环绕的工况下使用，比如直线导轨侧边限位、翻转机构铰接点、模具模板定距连接等位置，这类场景往往周边被其他零部件遮挡，开口扳手或套筒无法套入外六角头部，内六角孔仅需轴向插入扳手即可完成锁紧。杆部的阶梯过渡位置均设置了退刀与圆角过渡，避免热处理和受载时在轴径突变处产生应力集中，长期承受往复冲击载荷时降低断裂风险。

　　建模阶段将头部厚度、轴肩长度、光杆直径、螺纹段长度各参数按选型逻辑关联：轴肩长度决定被连接件的轴向定位间距，光杆段长度匹配铰接件的总厚度，螺纹段有效旋合长度满足钢制螺纹孔的啮合要求，保证拧紧后螺纹有足够承载牙数。头部下端的轴肩端面粗糙度要求高于普通螺栓支承面，贴合后可获得稳定的定位精度，在需要频繁调整位置的工装中，该螺钉可作为快速插拔的定位销使用，松开少量螺纹即可滑移调整，完全拆下后也能快速复装，不会破坏原有配合位置。这类紧固件在3C自动化装配工位、包装机械连杆机构、检测治具固定板连接中应用广泛，替代了普通螺栓加定位销的组合方案，减少了零件数量，也缩小了安装所需的布局空间。
