双盘偏心曲轴传动构件结构设计

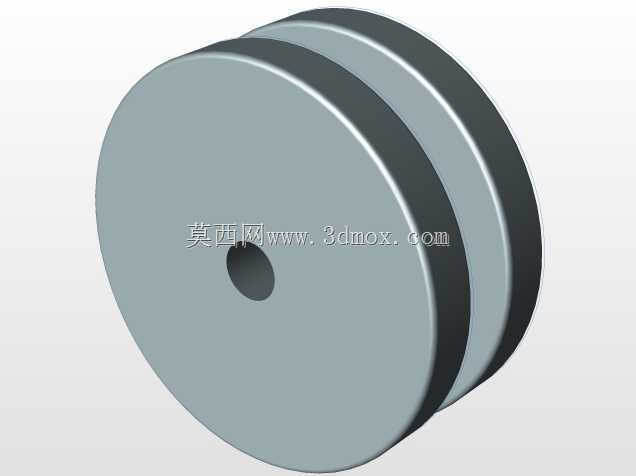

　　该曲轴构件采用双圆盘偏心布局，是曲柄连杆机构中完成旋转运动与往复直线运动相互转换的核心传力零件，在小型动力机组、往复式压缩设备、冲压执行机构以及教学演示装置中承担动力换向输出的关键作用。

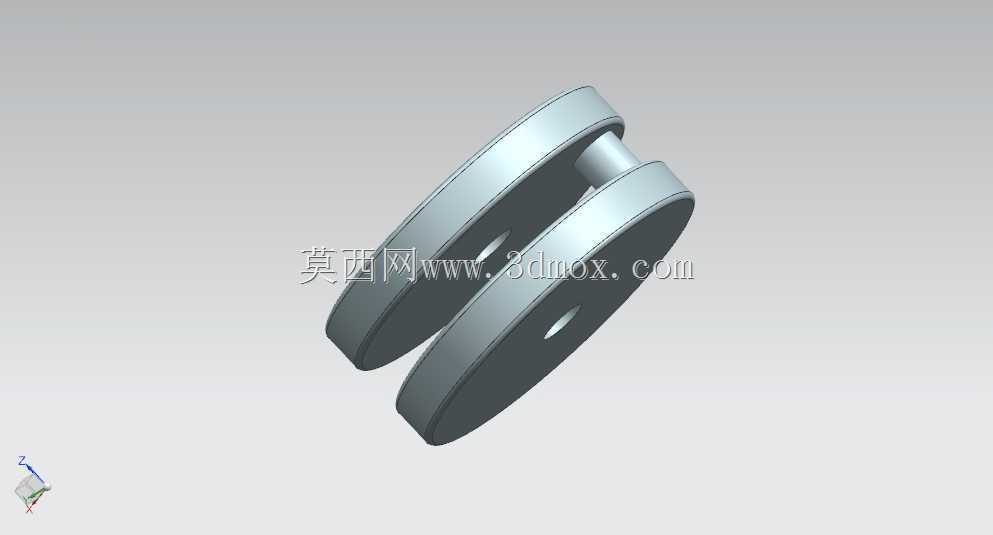

　　从实际装配边界来看，两侧平行布置的圆盘外缘作为配重与支撑基体，圆盘中心开设同轴通孔，用于穿装主轴颈并与机架轴承位形成回转支撑，两盘之间的偏心圆柱轴颈为连杆大头的安装工位，偏心距直接决定从动活塞或者冲头的往复行程，设计阶段需要先根据执行端要求的行程确定偏心轴颈与主轴孔的中心距，再反向校核圆盘直径，保证连杆在整周回转过程中，杆身与圆盘侧壁之间留有足够的摆动间隙，避免运动干涉。

　　结构设计上，双圆盘的大质量分布可以在回转时抵消连杆滑块往复运动产生的一阶惯性力，降低整机运行振动，因此盘体厚度与外圆尺寸并非随意设定：配重侧的质量矩需要和往复运动部件的质量矩做动平衡匹配，若盘体过薄，配重不足会导致整机振动超标、轴承载荷陡增；盘径过大则会侵占机箱内部空间，还可能在运转时触碰壳体内壁。偏心轴颈与两侧圆盘采用一体化过渡衔接，轴颈根部设置圆滑过渡圆角，规避应力集中，在高频交变载荷工况下可大幅降低疲劳断裂风险。

　　建模过程中优先搭建主轴中心基准轴线，偏移对应偏心距后生成连杆轴颈的中心参考，再通过拉伸命令生成两侧圆盘实体，对轴盘交接位置做圆角特征处理，中心安装孔预留公差配合余量，端面可根据装配需求加工键槽或者定位销孔，保证扭矩传递可靠。该零件工作时，主轴带动双盘整周旋转，偏心轴颈驱动连杆做平面复合运动，进而带动末端执行件完成既定往复动作，其结构简洁、动平衡特性优异，非常适合中小载荷的往复传动场景使用。
