三辐式手轮转向操控轮盘结构

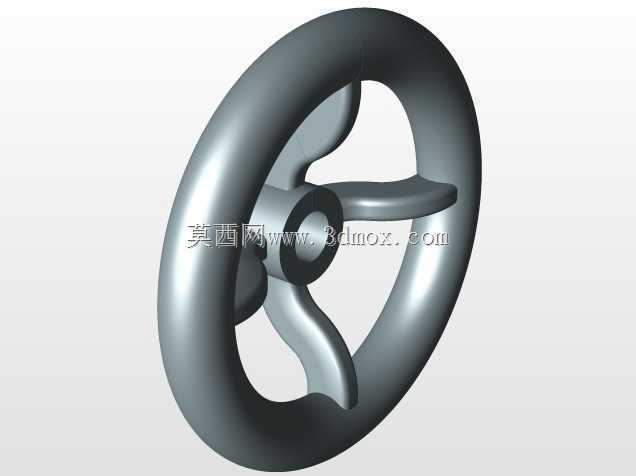

　　该轮盘类操控件主要用于设备端的手动转向、阀杆调节、传动机构微调以及检修工况下的人工施力场景，常见于工业操作台、管路启闭机构、小型输送设备转角调节位和需要人工锁定转动角度的装置上。结构采用环形外圈配合三根弧形辐条的布置方式，外圈保持连续圆滑截面，操作者沿圆周任意位置抓握都能获得稳定接触面积；三辐并非简单直杆连接，而是从中心轮毂向外圈平滑过渡，曲面在靠近轮毂处收窄、向轮缘逐渐展开，既减少材料堆积，也让握持区域与受力支撑区域形成连续传力路径。中心轮毂设置轴向通孔，可与阀杆、转轴或方头调节轴配合，孔周保留足够壁厚，避免拧紧或频繁扭转时出现局部应力集中；轮毂外侧的台阶面能够作为轴向定位面，安装时贴靠设备支架或锁紧螺母，限制轮盘沿轴线窜动。

　　从实际使用角度看，手轮的外圈直径决定了人力输入力矩的放大效果，较大的轮缘半径可在相同握持力下获得更大扭矩，适合启闭阻力较大或需要精细克服密封摩擦力的部位；三辐布局则在轮盘内部留出开放空间，操作者手指可穿过辐条间隙快速发力，也便于在狭小设备面板旁完成半圈、一圈的连续转动。轮缘截面采用圆润过渡，没有尖锐棱边，长时间转动时不会割手；辐条与轮缘、轮毂相接处均做顺滑曲面连接，建模时需要重点控制相切关系，避免连接处出现折面，否则不仅影响外观，也会在注塑、铸造或数控加工后形成应力薄弱区。

　　安装边界方面，中心孔轴线应与被驱动轴轴线保持同轴，轮盘背面与设备面板之间预留手指活动间隙，外圈旋转范围内不得布置按钮、管线或凸出支架，防止转动过程中发生干涉。若用于阀门调节，轮毂孔可按阀杆方榫或键连接形式设计；若用于操作台转向，则可在轮毂端面增加螺钉孔，通过紧定螺钉锁定轴向位置。轮盘厚度方向不宜过大，重点保证轮缘抗弯刚度和轮毂抗扭强度；三辐之间的镂空区域兼顾减重与观察需求，操作者能够透过轮盘看到后方刻度或位置标记。整体结构没有复杂装配关系，单件即可完成手动扭矩输入，适合作为通用机械操控部件进行结构校核、样机展示和安装干涉检查。
