内燃机活塞头精密结构三维数模

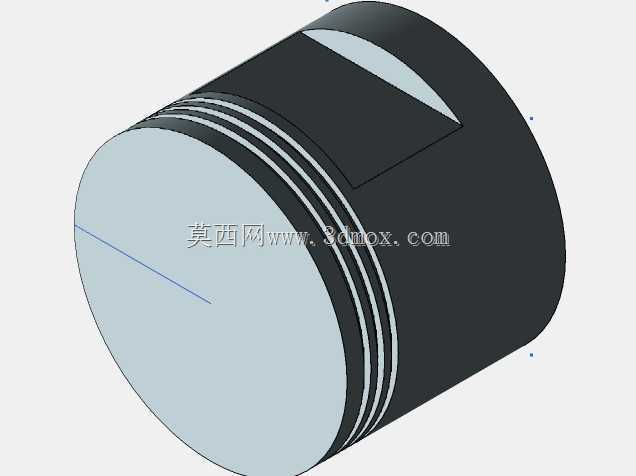

　　在往复式动力机组的核心运动副设计环节，活塞头直接承担燃烧室压力传递、热量导出与往复导向的核心职能，这套数模完整还原了活塞头部的全部功能结构，可直接用于动力总成运动仿真、热负荷校核与装配干涉验证工作。数模呈现的活塞主体为圆柱回转结构，头部端面为平整承压面，可直接承接燃烧室做功冲程的燃气压力，将燃烧产生的推力通过配套活塞销传递给连杆机构，最终转化为曲轴的旋转扭矩输出。圆柱侧壁加工有多道平行环槽，环槽沿活塞轴向等距排布，用于装配气环与油环：气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释润滑油；油环则负责刮除气缸壁表面多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的槽宽、

　　槽深与轴向间距都按照常规中小功率内燃机的配合公差设计，建模时预留了环件的装配间隙，可直接匹配标准活塞环的选型尺寸。活塞头部顶面做了平整化处理，无额外凹坑或气门避让结构，适配平顶燃烧室的机型布局，这类结构常见于通用小型汽油机、中小型空压机以及常压液压往复缸的配套活塞，在农用动力机械、小型工程动力站、固定式空压机组中都有广泛应用场景。设计过程中优先保证了活塞与气缸套的配合边界：活塞外圆直径按照气缸公称内径设置，建模时预留了合理的热膨胀间隙，避免机组工作升温后活塞受热膨胀出现卡缸故障；活塞的轴向长度覆盖了环组安装区与下方活塞销座的连接区间，侧壁的环槽根部做了微小圆角过渡，规避应力集中导致的环槽开裂问题。从装配逻辑来看，活塞装入气缸后，

　　环组随活塞进入缸筒内壁，活塞的往复运动全程沿缸筒轴线方向，数模的同轴度公差完全贴合实际加工要求，外圆面与端面的垂直度、环槽与轴线的垂直度都在建模阶段做了约束，可直接导入运动学仿真软件，验证活塞在不同曲轴转角下的侧倾姿态、与缸壁的接触压力分布，也可用于热分析模块，映射顶面燃气高温后活塞整体的温度场分布，校核环槽区域的热变形量。对于教学场景而言，这套数模也能清晰展示活塞环组的排布逻辑、活塞头部的功能分区，帮助初学者理解往复运动副的密封与传热设计思路，避免结构设计中出现环槽干涉、装配间隙不足等常见问题。
