石油装备用有线工具球阀结构设计

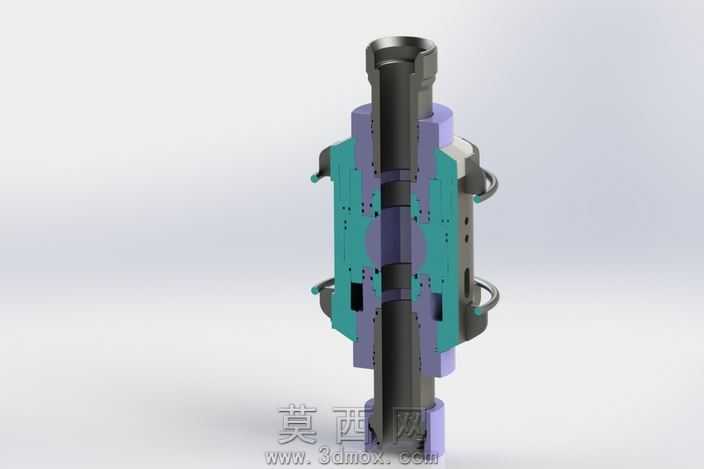

本作品为应用于石油装备领域的有线工具球阀三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与石油装备的工况适配要求。建模阶段首先梳理球阀的核心功能逻辑，明确该阀件作为有线工具配套组件，需要兼顾管路通断控制、线缆集成布设、高压工况密封的多重需求，因此在结构拆分上，将整体模型划分为端部连接段、阀芯容置腔、密封组件、线缆穿设通道、外部防护壳体五大模块，每个模块的尺寸参数均经过比例校准，确保各部件装配间隙符合机械加工的公差要求，避免出现干涉错位的问题。材质与渲染环节，针对不同部件的功能属性匹配对应材质表现：金属壳体部分采用经过哑光处理的合金钢材材质，还原工业金属的细腻磨砂质感，同时通过光影调整突出壳体上的加强筋结构、定位凹槽与装配孔位的细节，让结构特征清晰可辨；密封组件部分采用淡紫色工程塑料材质表现，与金属部件形成明确的视觉区分，直观呈现密封件的安装位置与包覆范围；端部连接接口部分做了轻微的金属高光处理，凸显连接部位的加工精度。结构设计上，该球阀采用上下对称的布局形式，中部为球形阀芯的安装腔体，外部设置多道环形凸缘作为结构加强与装配定位结构，侧部预留的小孔位为有线工具的线缆穿设通道，兼顾阀件的流体控制功能与有线工具的走线需求，密封组件分别设置在阀芯上下两端与端部接口的衔接位置，保证高压工况下的密封性能，避免介质渗漏。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，勾勒出阀件的整体轮廓与结构层次，底部添加微弱的反光效果模拟实体零件的放置状态，背景采用浅灰渐变色调，最大程度突出模型本身的结构细节，不添加多余装饰元素干扰结构展示。整个建模过程严格遵循从整体到局部的设计思路，先搭建整体框架确定各部件的位置关系，再逐步细化每个零件的倒角、孔位、卡槽等细节特征，最终完成的模型可直接用于产品结构验证、装配模拟、工况演示等场景，能够直观展现该类石油装备用球阀的结构特点与功能逻辑，为后续的加工制造、方案优化提供直观的三维参考依据。
