法兰连接浮动式球阀结构展示三维作品

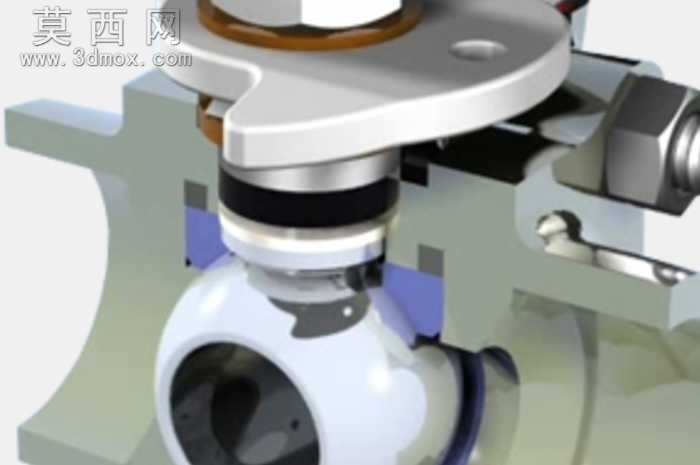

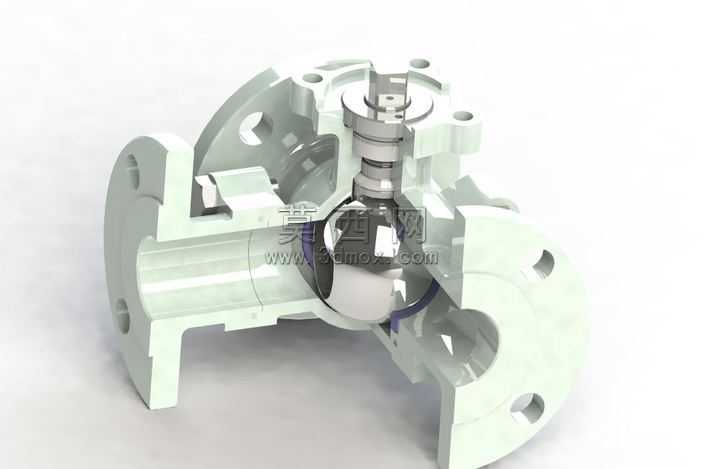

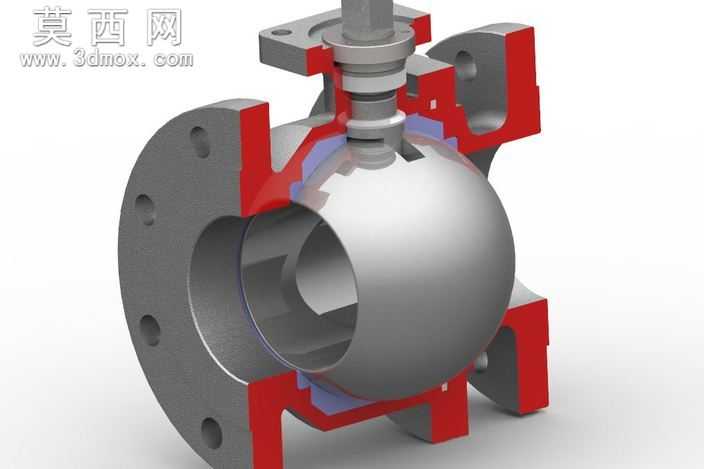

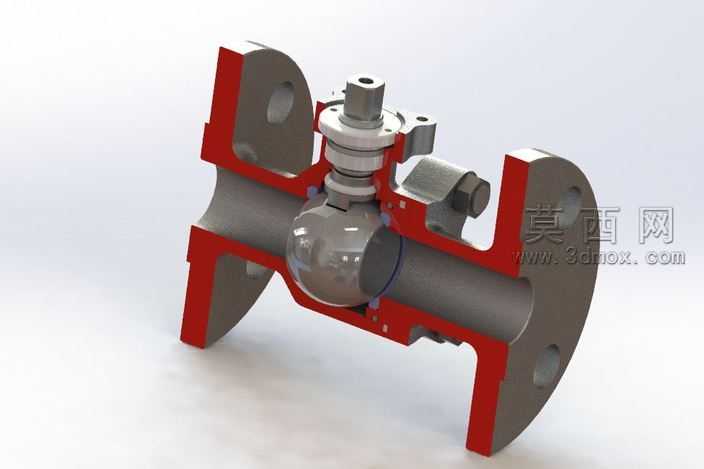

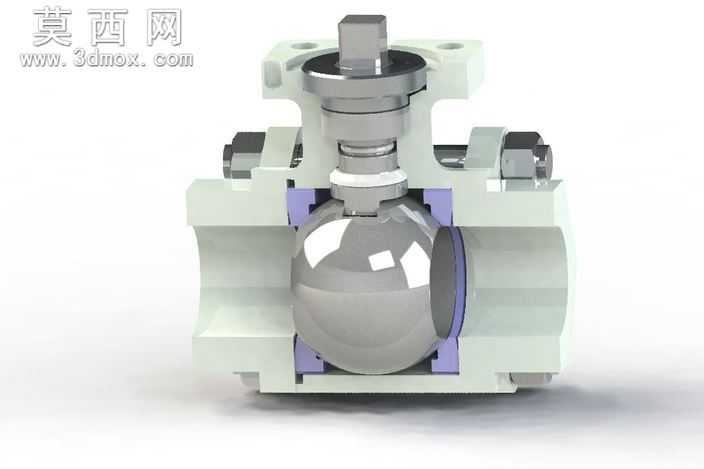

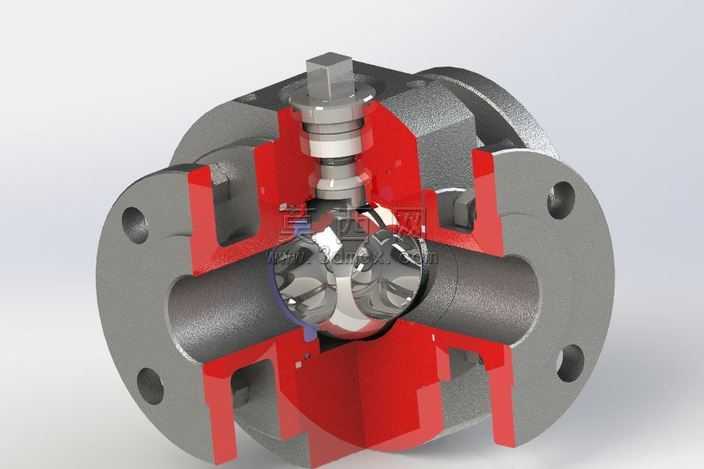

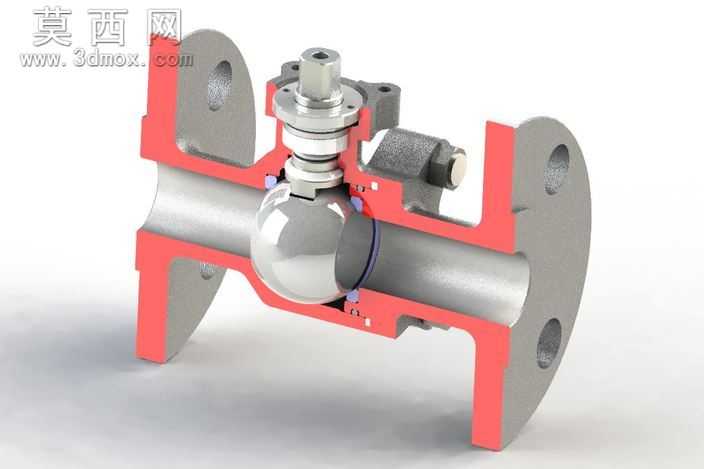

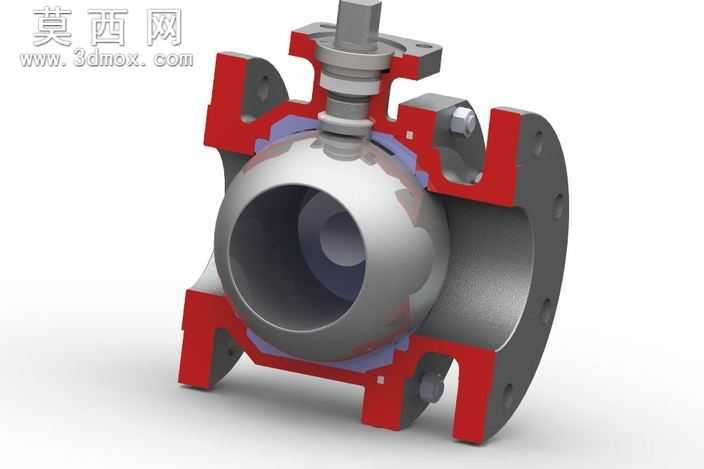

本作品为法兰连接浮动式球阀的剖视展示三维模型，建模过程严格遵循工业阀门的实际设计规范，首先梳理球阀的核心组成逻辑，将整体结构拆分为阀体、球体、阀杆、密封组件、法兰连接端、驱动连接部六大核心模块逐一构建。建模阶段以参数化设计为核心思路，对阀体的中腔流道、法兰盘的螺栓孔分布、球体的通孔直径、阀杆的阶梯轴结构等关键尺寸进行精准约束，确保各部件装配间隙符合实际工业产品的公差要求，避免出现结构干涉问题。材质与渲染环节，针对不同部件的实际工业材质进行差异化设置：阀体与法兰端采用铸钢材质，调整金属粗糙度与哑光反射参数，还原铸造金属的厚重质感；球体采用抛光不锈钢材质，设置高反射低粗糙度参数，呈现阀芯球面的高光镜面效果；密封件采用改性聚四氟乙烯材质，调整漫反射颜色为深灰蓝色，添加轻微的塑料质感光泽；剖面展示的阀体截面采用醒目的红色哑光材质，清晰区分内部流道与外部结构，让观者可以快速识别内部装配关系。结构设计上完整还原浮动球阀的工作逻辑：球体依靠上下两侧的密封阀座实现支撑，阀杆与球体采用扁方传动结构连接，阀杆处设置多级密封与防冲出结构，法兰端的密封面、螺栓孔位完全符合管道连接的通用标准，通过剖视视角直观展示流体从左侧法兰进入、经过球体通孔、从右侧法兰流出的完整通路，同时清晰呈现阀杆转动带动球体旋转实现通断控制的传动逻辑。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮模型整体结构，辅助光源补全暗部细节，添加柔和的地面接触阴影，既突出金属部件的材质质感，又让内部的密封结构、装配关系清晰可见，整体模型可用于阀门结构教学、产品展示、方案汇报等场景，完整还原了工业法兰球阀的真实结构与设计细节。
