瓦纳球阀拆解结构三维设计作品

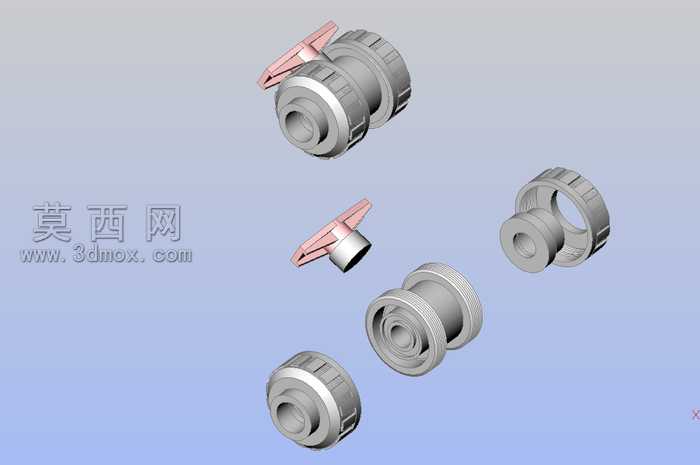

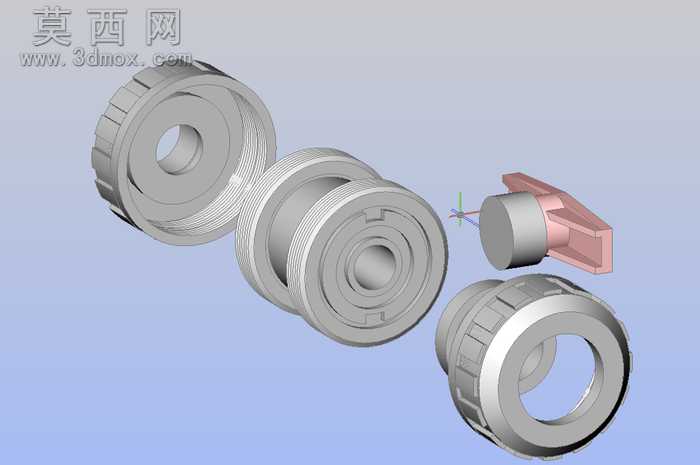

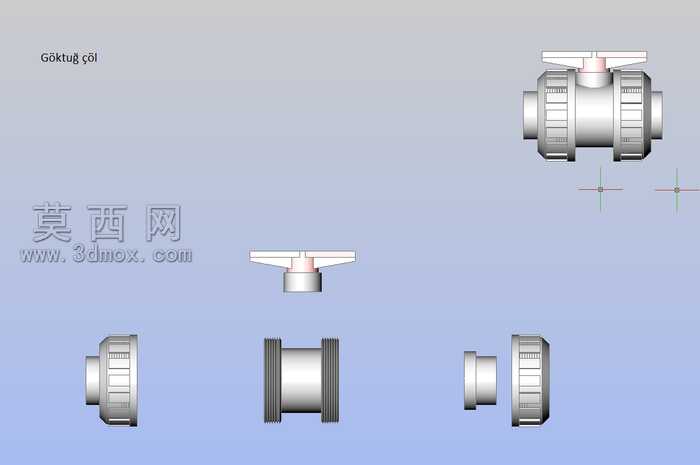

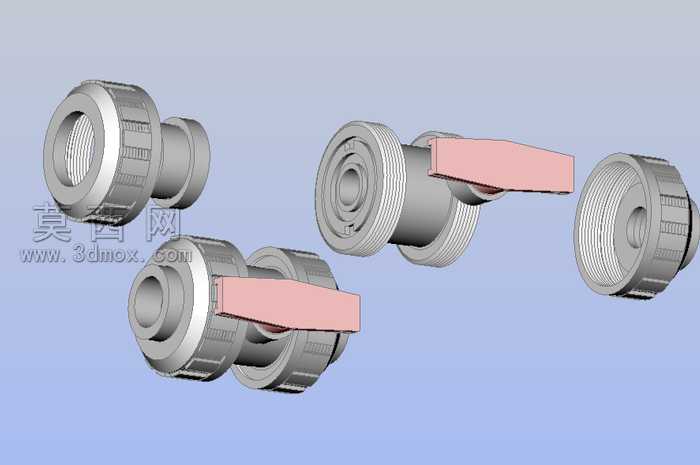

本作品为瓦纳球阀的全拆解结构三维建模成果，建模过程严格遵循球阀实际生产装配的尺寸规范与结构逻辑，完整还原了该款球阀从外部锁紧端盖、密封衔接套体到内部阀芯、驱动手柄的全部组成构件。建模阶段首先依据球阀的通径参数、连接螺纹规格确定各零件的基准尺寸，通过拉伸、旋转、扫掠等基础建模命令构建零件主体轮廓，针对端盖外侧的防滑滚花、套体端面的定位卡槽、手柄与阀芯衔接的嵌合结构等细节特征，采用阵列、布尔运算、倒角拔模等精细化操作完成结构复刻，确保每一处配合面的公差预留符合机械装配的实际要求，避免出现结构干涉、装配错位的问题。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质参数：金属端盖与套体采用哑光镀锌钢材材质，调整金属粗糙度、反射率参数还原工业金属的磨砂质感，阀芯密封接触面设置高光金属质感体现加工精度，驱动手柄采用工程塑料与金属嵌件结合的复合材质，区分塑料外壳的哑光质感与内部金属嵌件的金属光泽，背景采用浅蓝渐变的中性展示背景，搭配柔和的环境漫反射光照，突出各零件的结构轮廓与材质差异，清晰呈现拆解状态下各零件的位置对应关系。设计思路上采用爆炸拆解的展示形式，将各装配零件沿球阀的中心轴线按实际装配顺序依次排布，直观展现该款球阀的装配逻辑：两端带外螺纹与滚花的端盖负责与外部管路连接并锁紧内部密封组件，中间多层套体承担密封承压、阀芯定位的作用，带定位结构的圆柱形阀芯负责控制管路通断，顶部的手柄通过嵌合结构与阀芯连接实现启闭操作，整体建模既保证了结构的准确性与可装配性，也通过拆解视角让观看者能够清晰理解球阀的工作原理与内部构造，可用于机械教学演示、产品结构展示、生产加工参考等场景。
