十二英寸超薄车载低音扬声器结构

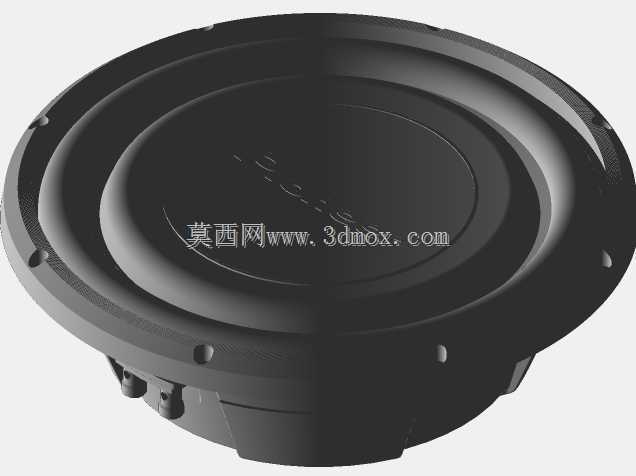

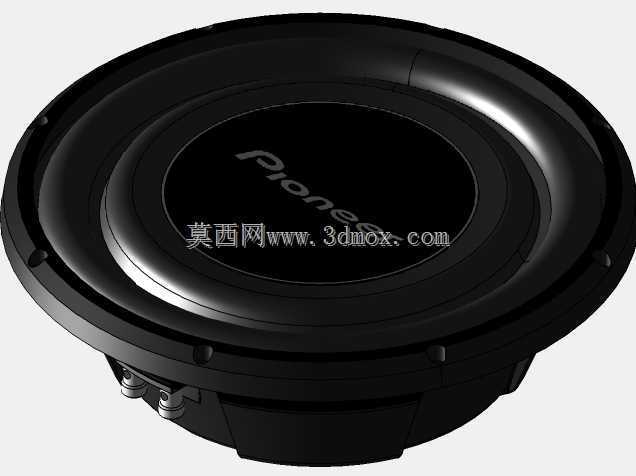

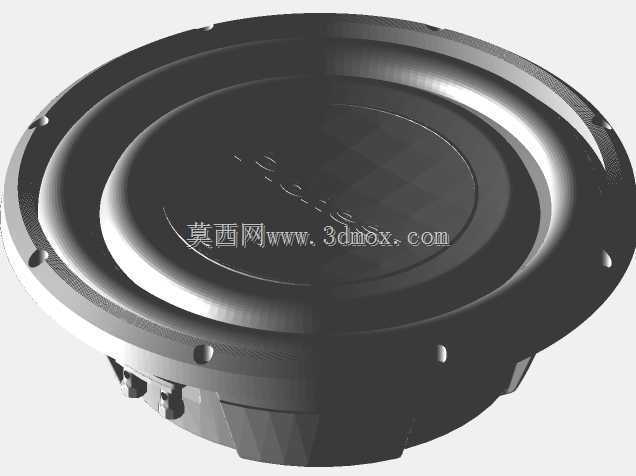

　　该模型呈现的是一款面向紧凑安装空间开发的12英寸浅置车载低音单元，核心解决常规大尺寸低音炮在后备箱、座椅下方、侧围空腔等位置安装深度不足的痛点。在整车音响改装与原厂配套场景中，大口径低音单元往往需要占用较大的轴向纵深，而SUV、轿车后备箱备胎槽周边、后排座椅靠背内侧的可用深度普遍受限，这款浅盆架结构通过压缩磁路后置高度与振膜悬边的行程布局，在保留12英寸大振膜辐射面积的前提下，把整体轴向厚度控制在同口径常规低音单元的六成左右，不需要额外制作突出的低音箱体，就能嵌入原车预留的浅空腔内，兼顾低频输出能力与车内储物空间的保留。

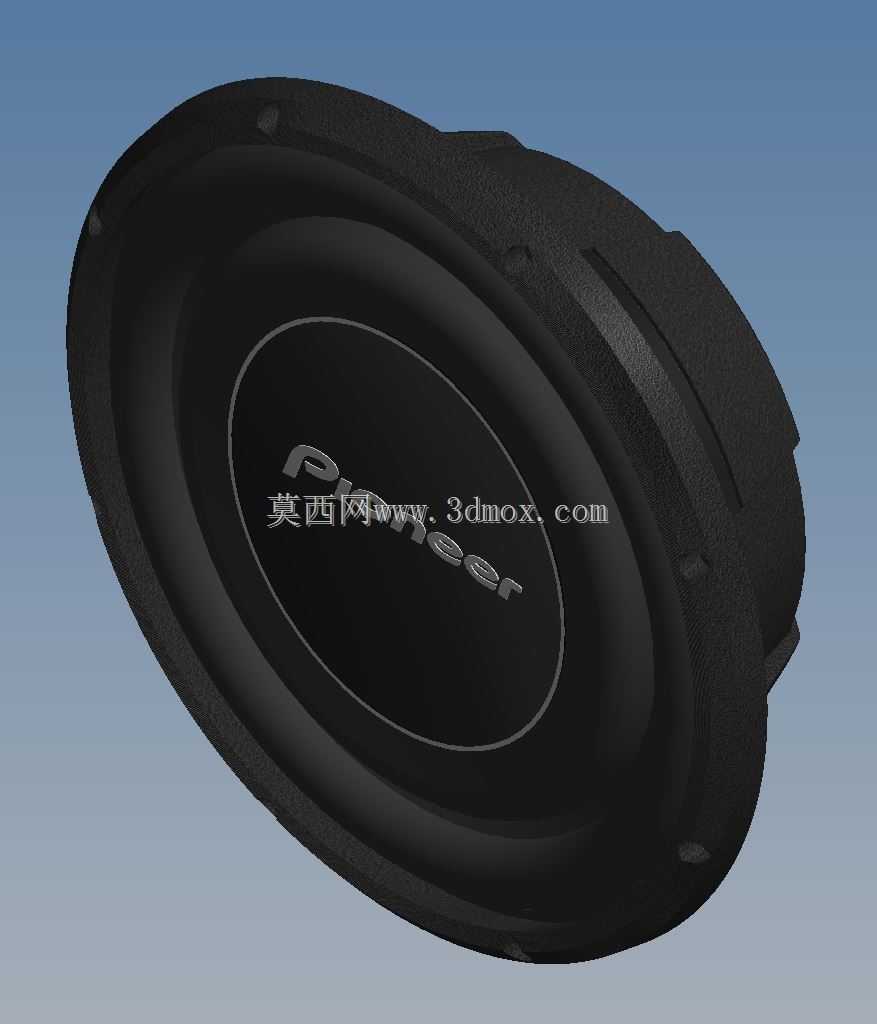

　　从结构细节来看，盆架采用一体化注塑成型的刚性轮廓，外圈均匀分布的安装凸耳预留了标准通孔，匹配市面通用的12英寸扬声器安装孔位，安装法兰面的贴合边做了加宽处理，锁紧后可以和安装钣金形成稳定的密封面，避免低频大振幅下出现边缘漏气、异响的问题。振膜采用带加强筋的复合锥盆设计，中央防尘帽与锥盆过渡区域做了环形补强，长冲程大动态运动时可以抑制分割振动，减少低频失真。折环采用高顺性的橡胶材质，断面为特殊的半圆弧浅结构，既给振膜提供足够的线性往复行程，又不会占用过多轴向空间，折环与盆架的粘合位置做了下沉式布局，进一步压缩整体厚度。

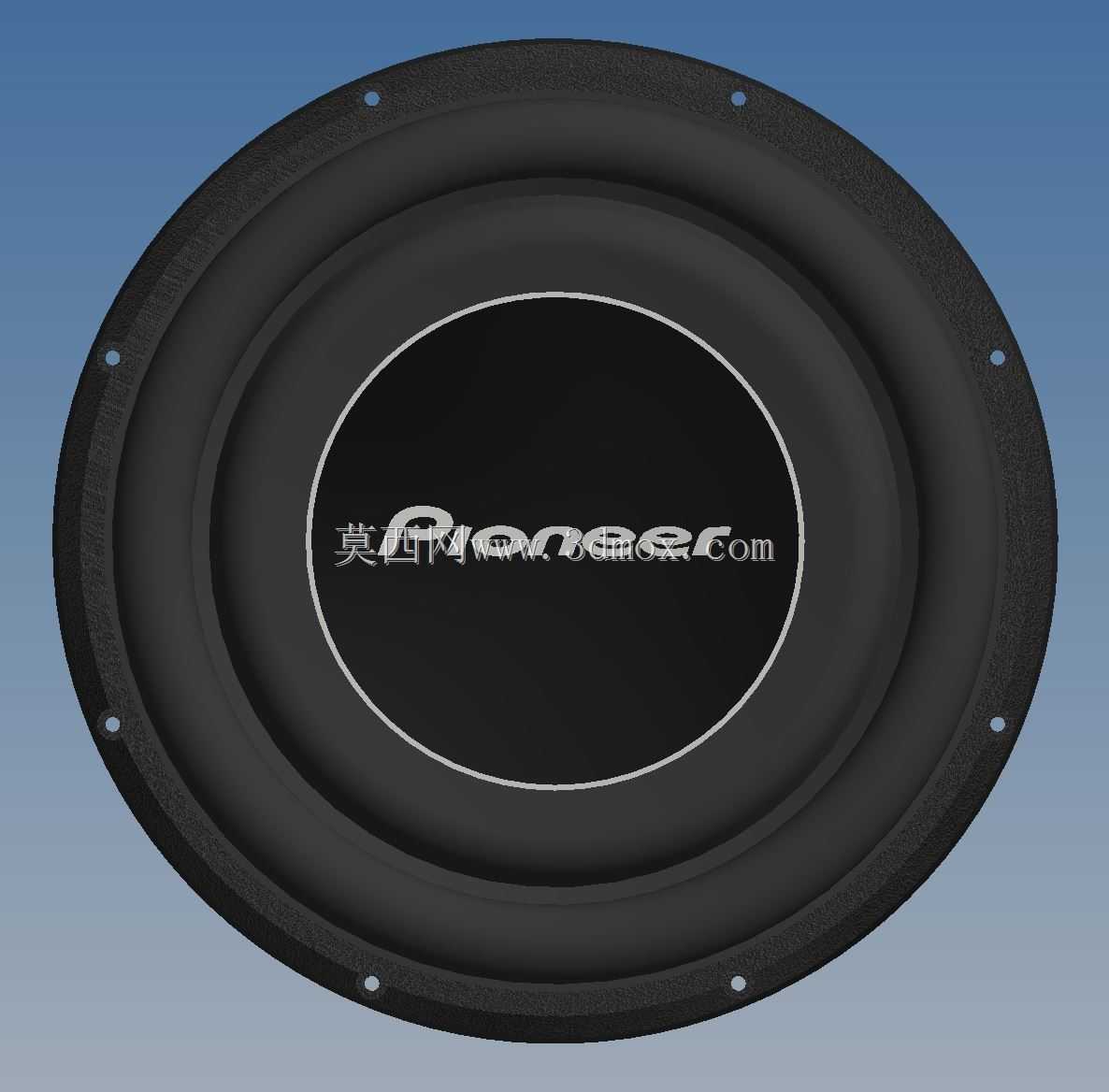

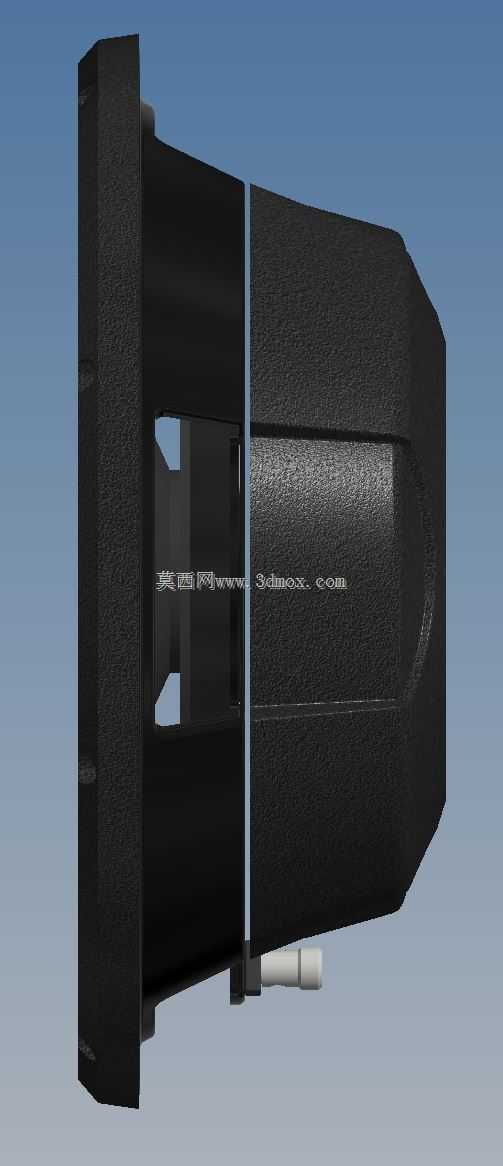

　　磁路部分采用后置扁平驱动设计，将传统厚重的T铁、华司与磁钢组合做轴向扁平化优化，在保证磁隙磁通密度满足低音驱动需求的同时，大幅缩减磁钢总成向后突出的高度，避免安装时磁缸触碰后方钣金或内饰板。单元正面的标识区域做了下沉式平面处理，没有突出的装饰logo，安装后不会和内饰护板产生干涉。

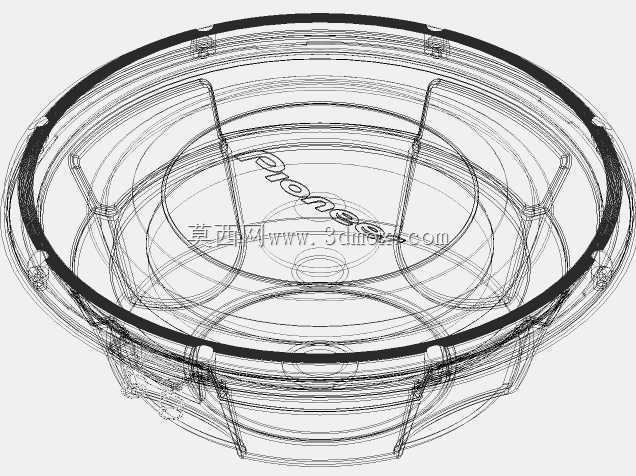

　　在整车布置阶段，工程师可以直接依托该三维结构核对安装边界：首先确认安装面的开孔直径匹配盆架外圈定位尺寸，预留的安装孔位和车身钣金预装孔对齐；其次向后核对磁钢尾部到后方内饰板、线束、车身加强筋的安全间隙，预留振动缓冲余量，避免大音量工作时磁缸磕碰周边部件；向前确认振膜最前端到护罩、内饰盖板的距离，保证振膜全行程运动时不会触碰前方遮挡件。这类超薄低音单元既可以用于定制密闭浅箱体的后备箱嵌入式安装，也能直接固定在后排座椅后方的钣金支架上，在不牺牲车内可用空间的前提下补充车载音响系统的低频下限，覆盖从家用轿车音响升级到小型特种车辆影音改装的多种布置需求，建模过程中完整还原了盆架加强筋、悬边轮廓、安装孔位、磁路外形的所有装配相关特征，结构工程师可以直接将其导入整车布置环境做干涉校验，也可以以此为基础衍生设计配套的密封安装垫圈与固定支架。
