多规格螺纹紧固件组合套装结构设计

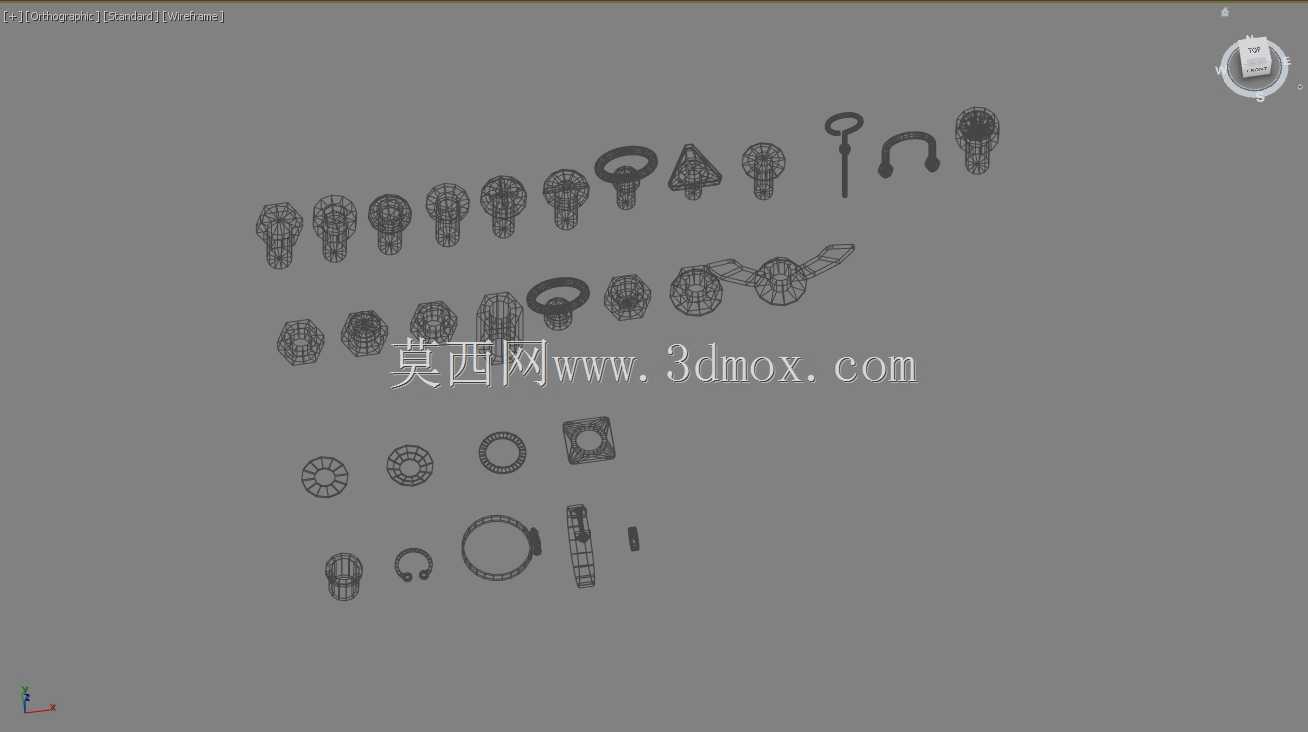

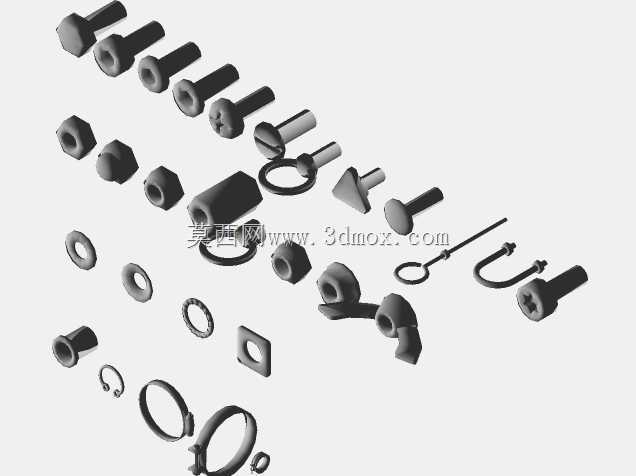

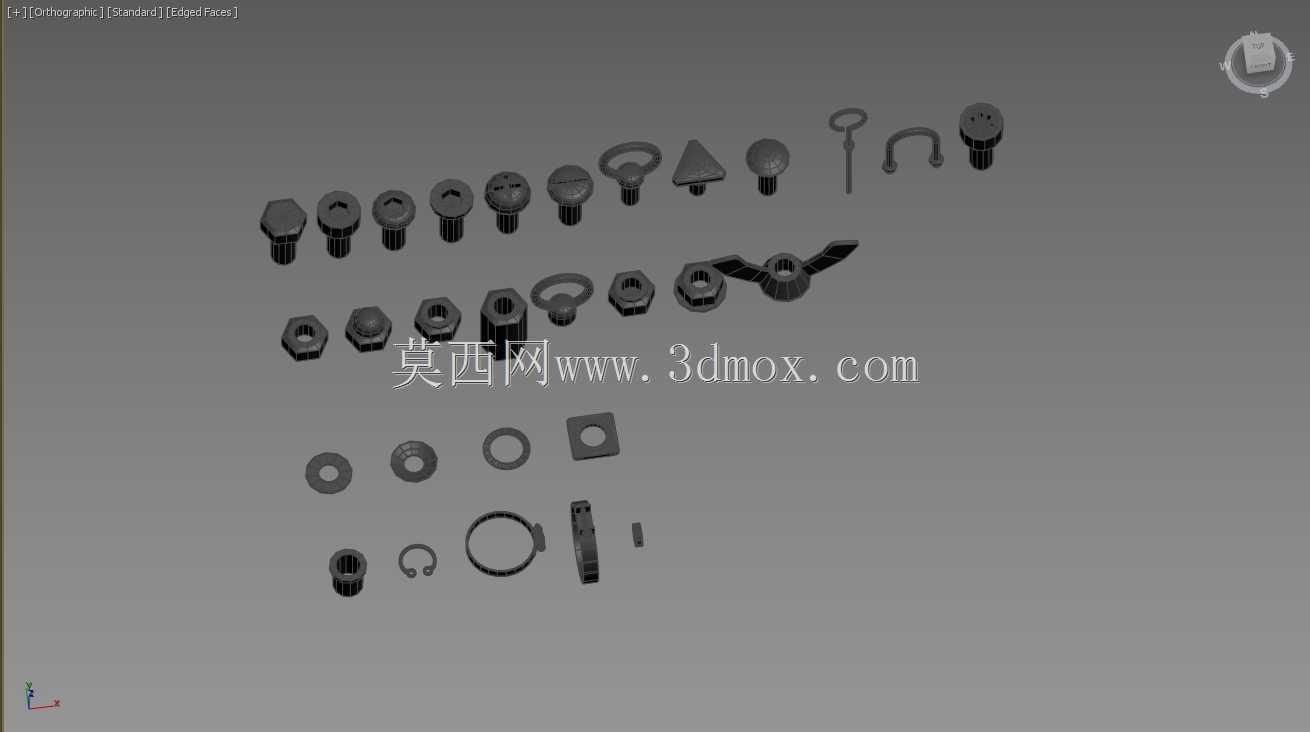

　　这套螺纹紧固件组合覆盖了设备装配现场最常碰到的多类锁紧与限位需求，从外六角螺栓、六角薄螺母、平垫圈、弹簧锁紧垫圈，到U型吊环、开口销、卡箍、异形挡片，不同结构件对应完全不同的受力工况。做产线工装设计时，最先要敲定的就是紧固件的安装边界：外六角螺栓的头部对边尺寸直接决定扳手空间，若相邻螺栓孔中心距小于1.5倍螺母对边宽度，现场装配时套筒无法下放，只能改用内六角圆柱头螺钉，这套模型里把不同头型的外轮廓、螺杆长度、螺纹段占比都做了1:1还原，布局装配时可以直接调取校验干涉。

　　不同紧固件的功能定位差异极大：普通六角螺母配合平垫圈用于钣金支架的常规压紧，弹簧垫圈用在有振动冲击的电机底座、输送线机架连接位置，靠开口刃口嵌入接触面防松；U型吊环螺栓专门用于设备整机吊装，螺纹段拧入机架预制的螺纹孔后，环部直接挂吊钩，建模时要注意环部的内孔直径要匹配常用卸扣的销径，避免现场吊装时卸扣无法穿入。开口销则搭配带孔螺栓使用，穿过螺杆末端的径向孔后掰开两脚，彻底锁死螺母的回转自由度，在工程机械、户外设备的轮轴固定场景里是强制要求的防松结构。

　　设计这套组合的初衷，是解决三维装配时频繁调取标准件的痛点：很多新手建模时只画螺杆的光杆部分，忽略螺纹收尾段的退刀槽、螺母端部的倒角，实际出工程图时倒角尺寸、螺纹长度标注无依据，采购回来的标准件装配后会出现螺杆伸出螺母过长、或者螺纹啮合牙数不足的问题。这套模型里每款紧固件都还原了端部倒角、螺纹起止位置、头部的成型轮廓，比如蝶形螺母的两翼捏持位置做了圆弧过渡，不需要工具就能徒手拧动，适合需要频繁拆装的检修口盖板、夹具快换结构。

　　从安装适配角度看，不同厚度的被连接件要匹配对应长度的螺栓：螺纹啮合长度对于钢制件建议达到螺栓公称直径的0.8倍，铝制等软质连接件要提升到1.2~1.5倍，模型里不同长度规格的螺杆可以直接对应不同叠层厚度的工装板、钣金支架。平垫圈的作用除了增大承压面积，还能避免螺栓头部划伤较软的铝合金、不锈钢装饰面，弹簧垫圈的翘曲量在模型里也做了写实还原，装配后压紧状态下翘曲部分被压平，产生的持续预紧力抵消振动带来的螺纹回转趋势。还有几款异形卡环、挡圈，用于轴类零件的轴向限位，卡在轴的卡槽里，限制轴承、带轮的轴向窜动，这类小件虽然体积小，却是传动结构里必不可少的固定环节，三维建模时如果遗漏卡槽和挡圈的配合尺寸，装配后轴上零件会出现窜动异响。整套组合把通用装配场景下的紧固、防松、限位、吊装需求全部覆盖，布局整机时可以直接按需调用，提前校验所有安装空间与配合关系。
