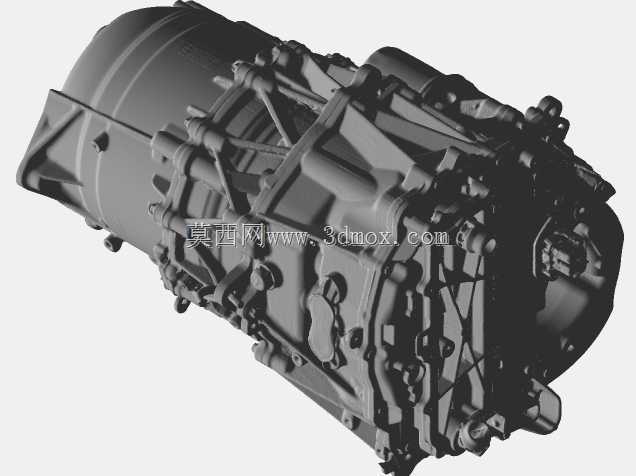

特斯拉S款Raven前桥电驱传动总成

　　这套电驱总成的结构布置，首先要兼顾前舱横向安装的边界约束：驱动电机、减速齿轮组、差速器、半轴输出接口全部整合在同一壳体内，壳体外部预留的悬置安装点位，直接对应副车架的承载梁位置，安装时三个主悬置的受力方向分别匹配整车急加速、紧急制动以及过弯侧倾的载荷传递路径，不需要额外加装转接支架。从实际装车场景来看，该单元布置在车辆前舱，既可以单独作为前驱动力源输出扭矩，也能和后轴驱动单元配合组成四轮驱动布局，在低附着路面自动分配前后轴扭矩，日常巡航工况下还可以断开前轴动力，降低传动拖滞损耗。壳体外侧密布的加强筋并非装饰结构，每一条筋的走向都顺着电机工作时的振动应力路径延伸，既可以抑制高速运转下的壳体共振，也能提升齿轮腔的密封刚性，

　　避免长期交变载荷下出现结合面渗油。总成的输出端两侧半轴接口的间距、法兰面的安装孔位，都和前悬架转向节的输入边界完全对齐，转向时半轴的摆动角度被控制在等速万向节的允许工作区间内，不会出现大转角下的传动干涉。冷却流道集成在壳体夹层当中，冷却液可以同时带走电机定子的绕组热量和减速器齿轮搅油产生的温升，不需要单独为传动部分设置外置冷却管路，减少了前舱内的管路布置数量。电气接插件全部布置在总成朝向车辆后侧的立面，维修时不需要拆下整个总成就可以完成高压线束、信号线束的插拔检测，日常保养的齿轮油加注口和放油口也分别设置在壳体的最高、最低点位，换油操作时不需要举升设备额外调整角度。整个总成的外轮廓做了多处避让切角，对应前舱内的转向机、冷却水管、线束支架的安装空间，在有限的前舱容积内把动力单元的体积压缩到最小，同时保证内部齿轮的中心距、电机的定子转子轴向长度都满足扭矩输出的设计要求，不会因为外形紧凑牺牲传动部件的强度余量。
