博世新能源汽车电动冷却水泵总成

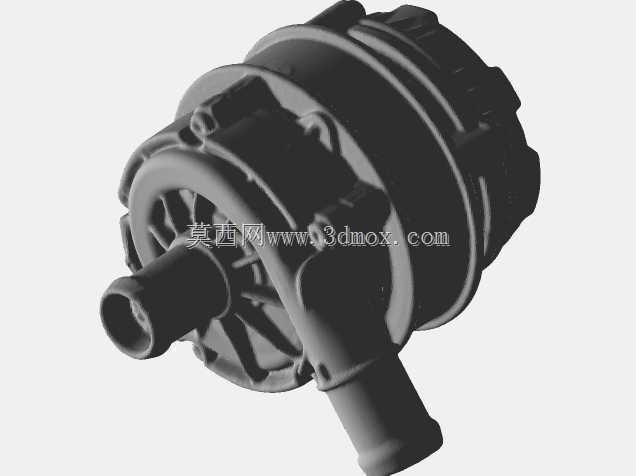

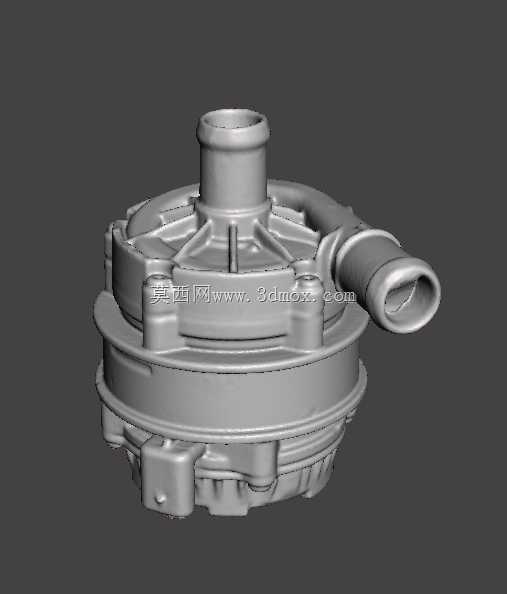

　　该款电动水泵主要面向纯电动乘用车与赛事车辆的热管理回路，承担电池包、电控单元及驱动电机在高负荷工况下的冷却液循环输送任务，替代传统机械皮带驱动方案，可独立于发动机转速按需调节流量，在整车冷启动、快充预热、赛道持续高功率输出等场景下维持回路压力与流量稳定。从结构布局来看，整机采用蜗壳式离心腔体叠加无刷电机驱动段的同轴堆叠构型，轴向布置两个流体接口：顶部直立管口为冷却液入口，侧向水平伸出的弯管口为压力出口，接口均采用快插式硬管对接形态，管口预留环形密封卡槽，可直接匹配整车橡胶冷却管路的卡箍装配位，省去额外转接法兰。建模过程中优先还原了壳体外部的加强筋阵列，沿蜗壳圆周分布的径向筋条既承担压铸壳体的结构补强作用，

　　也在工作振动频段内抑制薄壁壳体的共振噪声，下部电机端盖预留的多组安装凸耳带通孔，可通过三点或四点悬置固定在车架或电驱总成支架上，安装面的凸台高度差经过校核，保证装配后泵体轴线与周边管路走向无干涉。叶轮腔体内部采用闭式离心叶轮设计，流体从轴向入口进入后经叶轮做功沿蜗壳流道从侧出口压出，流道型线顺着壳体弧度平滑过渡，避免急转弯造成的局部气蚀。电机段与泵腔之间设置集成式密封隔离腔，将冷却液与定子转子腔体完全分隔，防止长期运行后介质渗漏进入电气部分。整机外轮廓的最大径向尺寸集中在中部蜗壳法兰段，下部电机壳体直径略小，顶部入口管的伸出高度与侧出口管的弯折角度均按照实车布置边界还原，选型时可直接将该数模导入整车热管理装配空间，校核管路插拔行程、

　　维修拆卸时的工具操作空间以及悬置衬套的压缩行程。壳体表面的接线插座位于下部侧方，接插件朝向预留了线束弯折半径，避免整车走线时与周边悬架部件产生摩擦。针对赛事应用场景，泵体的轻量化壳体壁厚与加强筋分布经过优化，在保证循环压力耐受能力的前提下控制整机自重，持续高转速运行时的振动可通过安装凸耳处的减震衬套衰减，数模完整还原了所有外部装配特征，可直接用于冷却管路布置、支架设计与热管理系统匹配校核。
