汽车制动软管束线固定卡扣夹

　　这类带倒刺插销的环形束夹，在整车底盘线束与制动管路布置里用得相当普遍，核心任务是把制动软管、燃油管或者成束线缆牢牢归拢在预设走线路径上，避免行车振动中管路与周边钣金、运动件发生摩擦干涉。

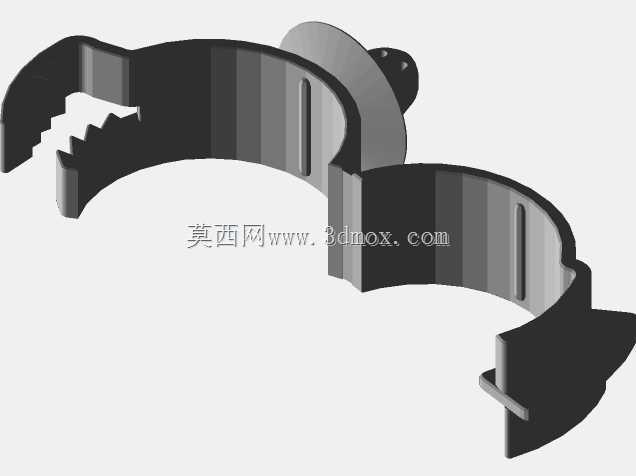

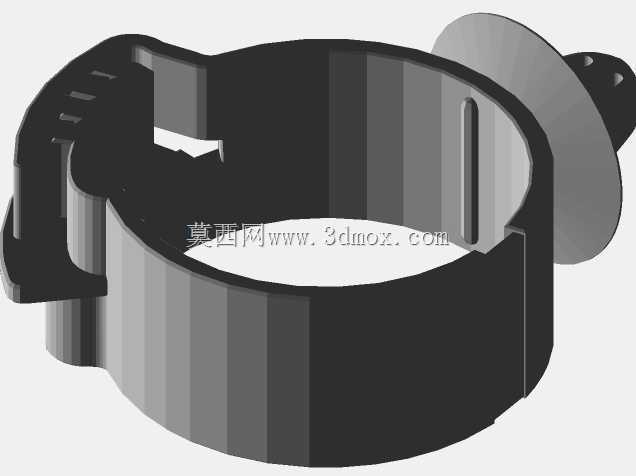

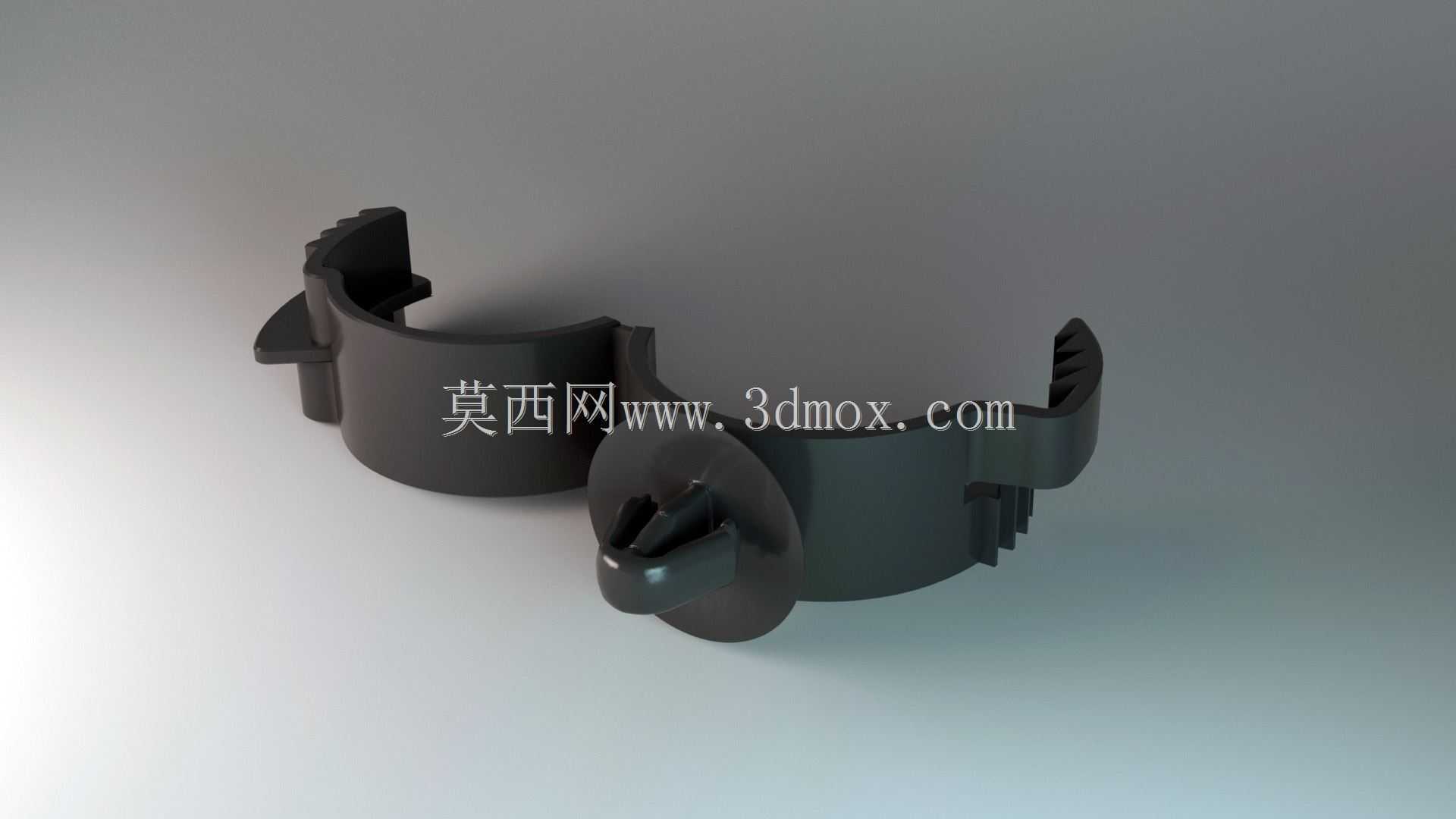

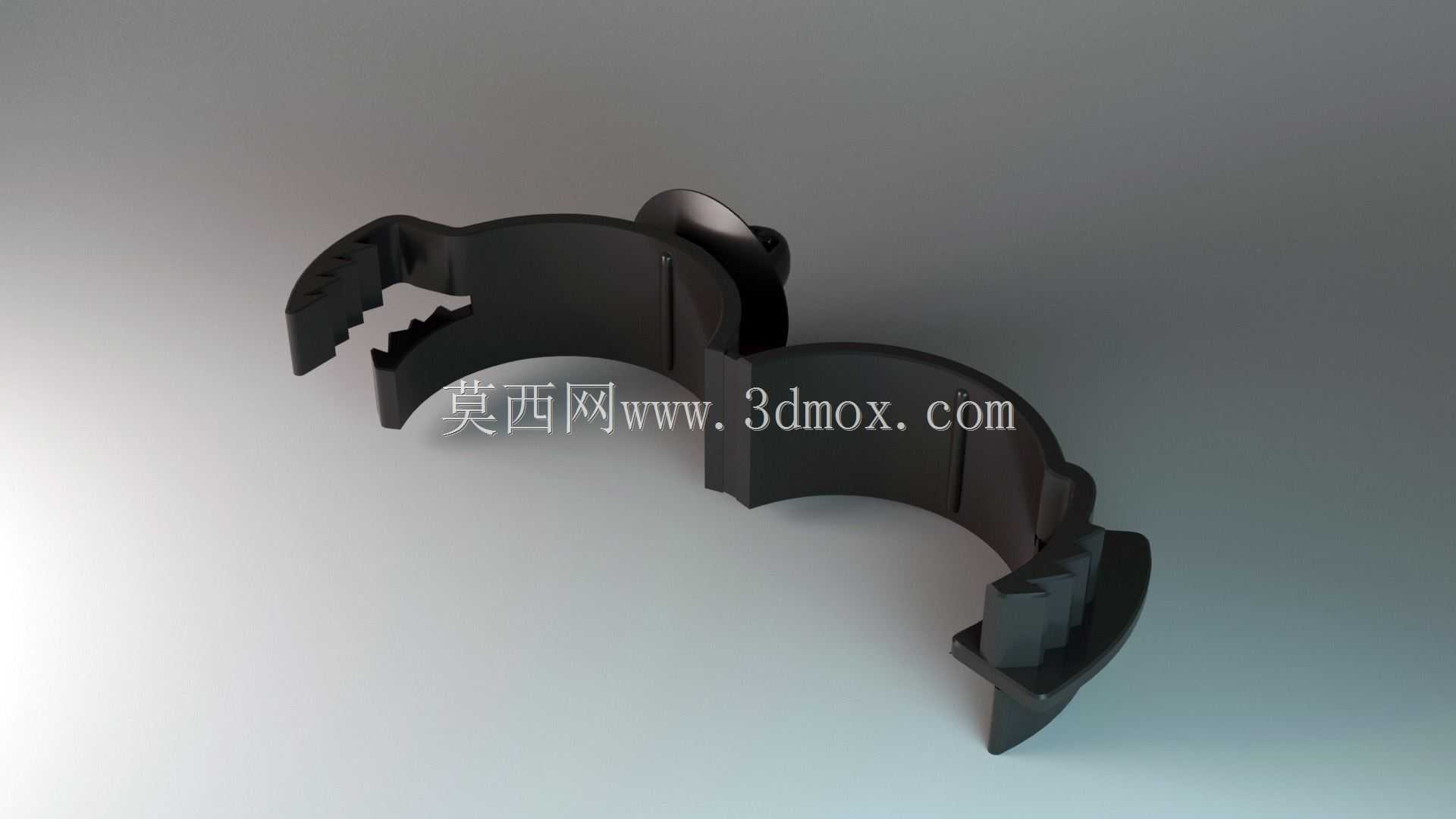

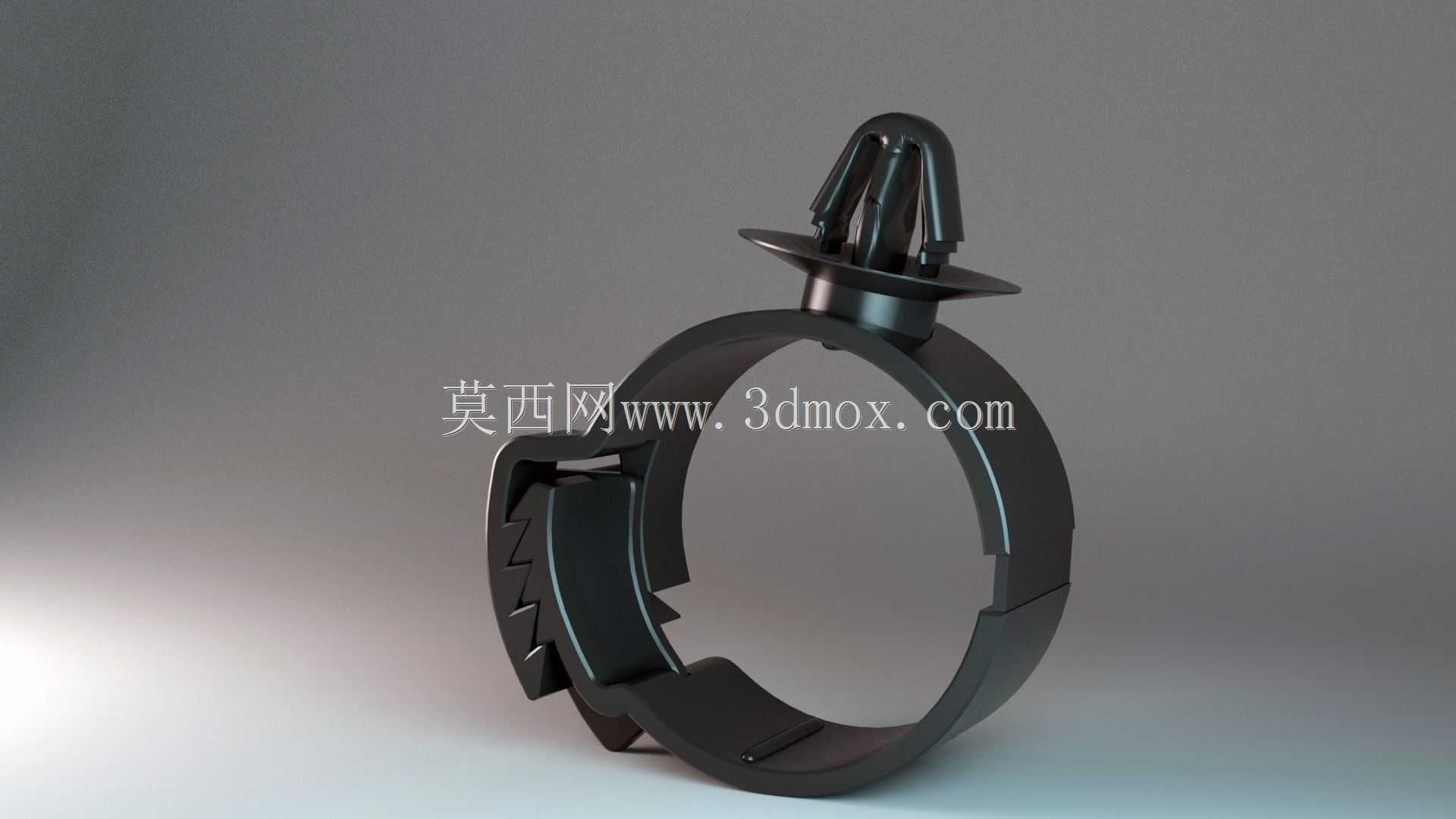

　　结构上分成两个功能段：下半部分是开口抱箍环，环内壁做了一圈分段式的卡齿与止挡凸棱，软管压入后靠塑料自身弹性抱紧，齿面咬住管外壁防止轴向窜动；环体一侧带铰链式开合扣，装配时先把管子卡入再压合锁扣，比整环穿管的方式省掉了从管端套入的麻烦，售后维修拆换也方便。上半部分是圣诞树型倒刺插销，销杆上多圈弹性倒刺斜向下张开，对准车身钣金预留的圆孔直接推入即可，倒刺穿过孔位后自动弹开卡住背板，不需要额外螺母或者扎带，单手就能完成盲装，很适合底盘那种视线受限、操作空间狭窄的工位。插销根部有一圈圆盘法兰面，压装到位后法兰贴紧钣金表面，既限定插入深度，也分散承压面防止长期振动把孔位磨大。

　　建模时要重点还原几处配合边界：抱箍内径要和目标软管外径匹配，通常设计成略小于管外径0.5到1毫米，靠过盈产生抱紧力；开口处的扣合量要控制好，扣合太松会脱开，太紧则装配力超标工人拍不进去。倒刺插销的适配孔径一般在6到8毫米区间，倒刺最大外径要比孔径大1毫米左右才能保证拔出力，同时倒刺根部要做圆角过渡，避免压装时应力集中断裂。圆盘法兰直径通常做到15毫米上下，给钣金孔提供足够覆盖量。环体宽度、壁厚根据夹持管径调整，这类夹箍整体包络高度一般在30到40毫米，环体壁厚1.5到2毫米，材料多用PA66加玻纤，兼顾韧性和耐温性，底盘环境里耐油、耐老化都要考虑。

　　实际装车场景里，制动软管是安全件，一旦被磨破会导致制动失效，所以这种夹子的定位精度和抗振松脱能力直接关系管路可靠性。设计走线时要保证夹点间距合理，过长的悬空管段在振动中会甩动，夹点太密又增加成本。插销孔位在车身钣金上的开孔位置要和三维走线数据核对，保证软管装配后处于自然弯曲状态，不产生强行扭折的内应力。做运动校核时还要关注悬架跳动、转向打满过程中软管的拉伸与弯折，夹子固定点要选在车身静止侧，让软管预留的弯曲弧段去吸收运动位移。

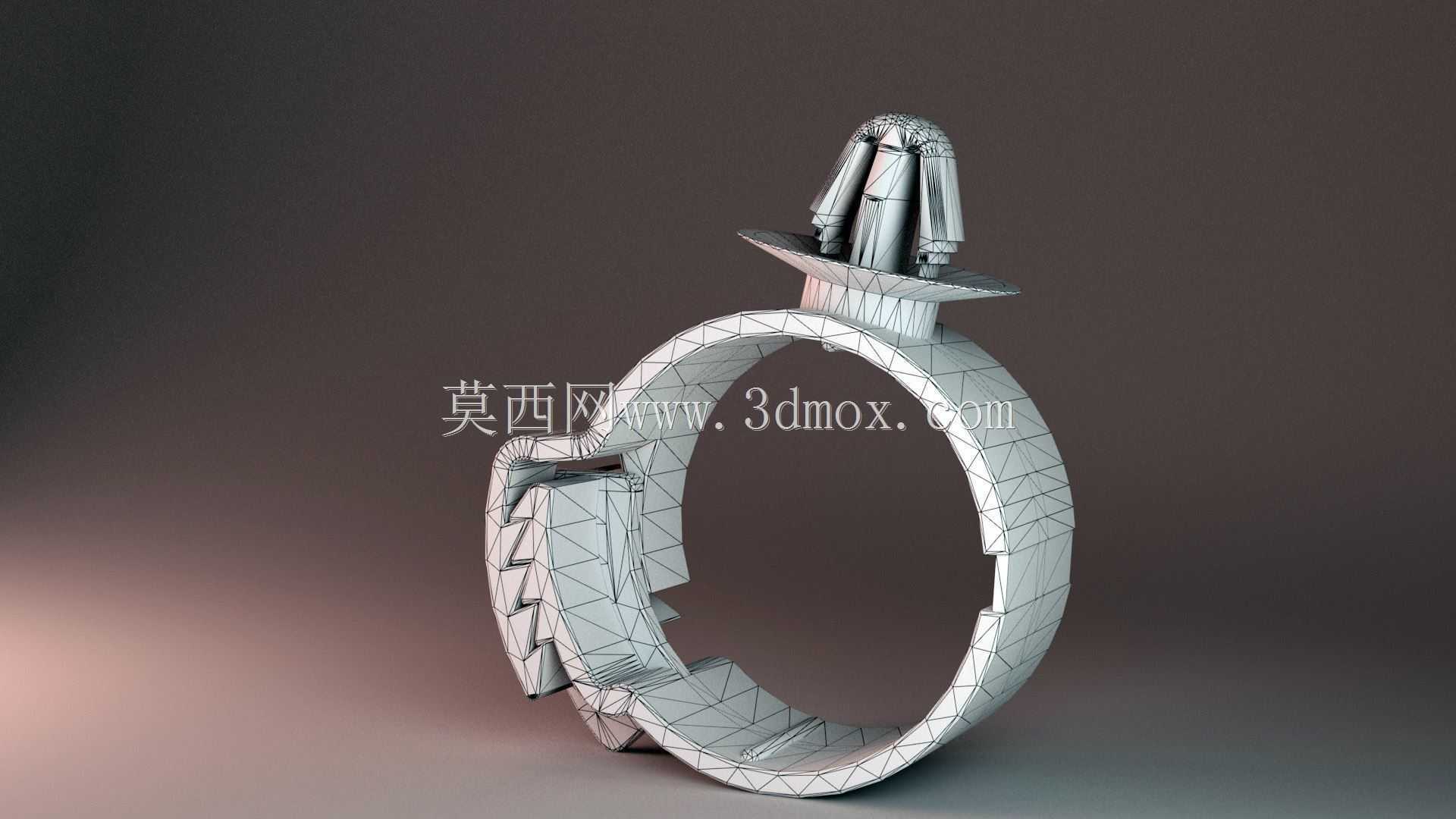

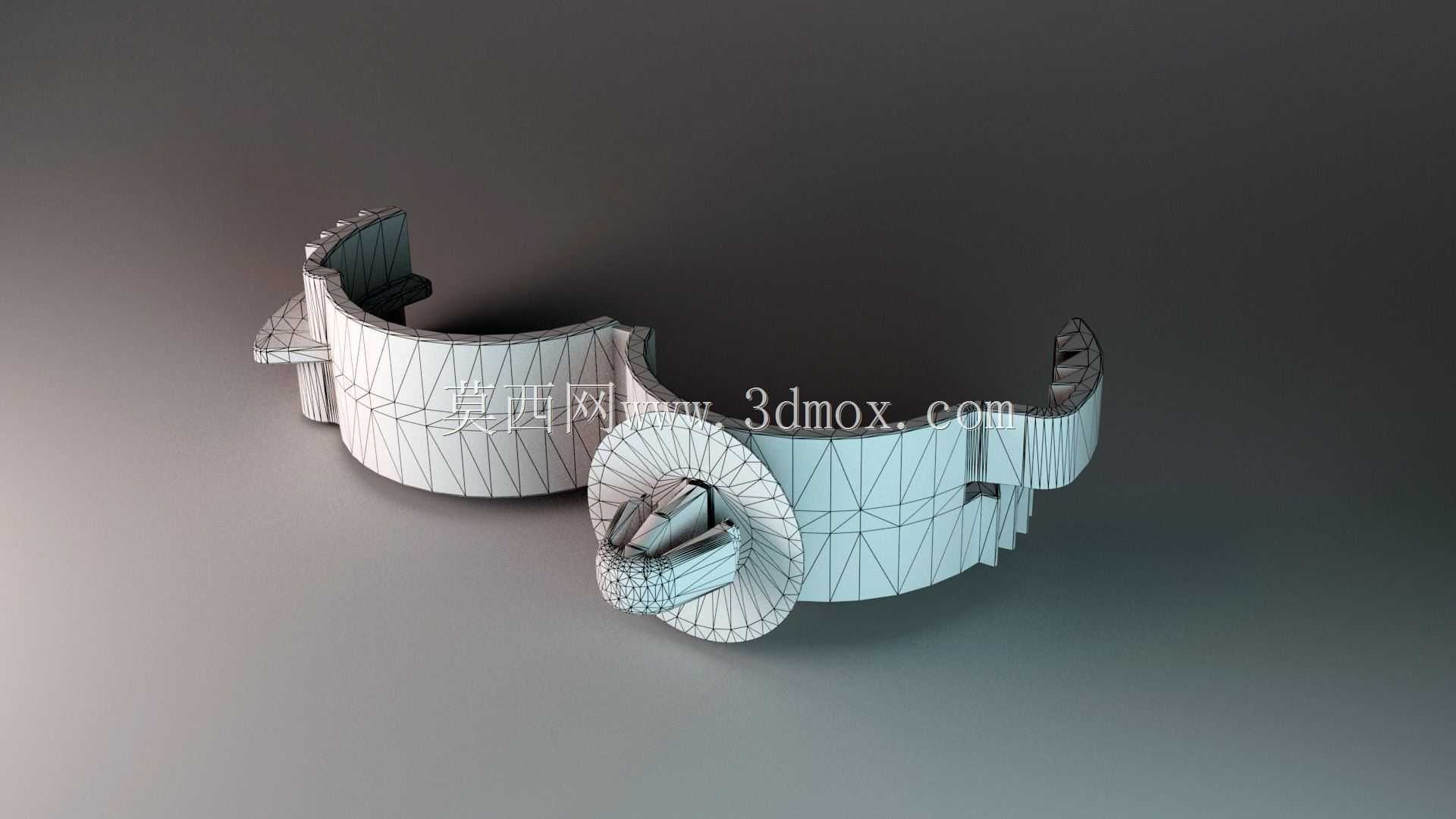

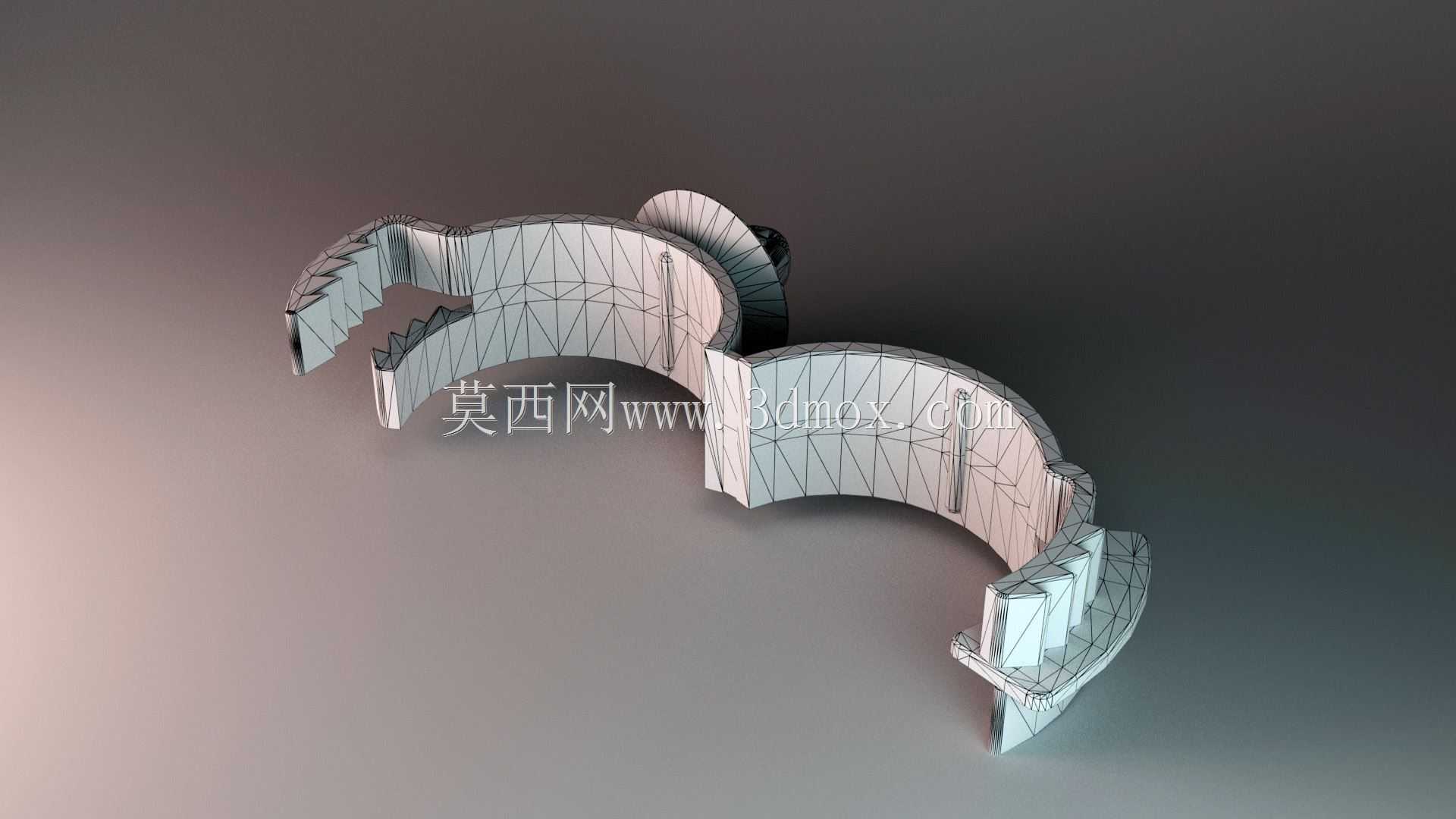

　　三维结构建模阶段，铰链处的薄壁活页要做出真实的弯折厚度，扣合爪的斜面导向角度、倒刺的拔模斜度都要按注塑件工艺还原，拔模角一般取1到1.5度，保证模具能顺利脱模。环体内壁的防滑齿不必做满整圈，分段布置既能防滑又避免合模困难。
