布雷博左前制动卡钳逆向结构

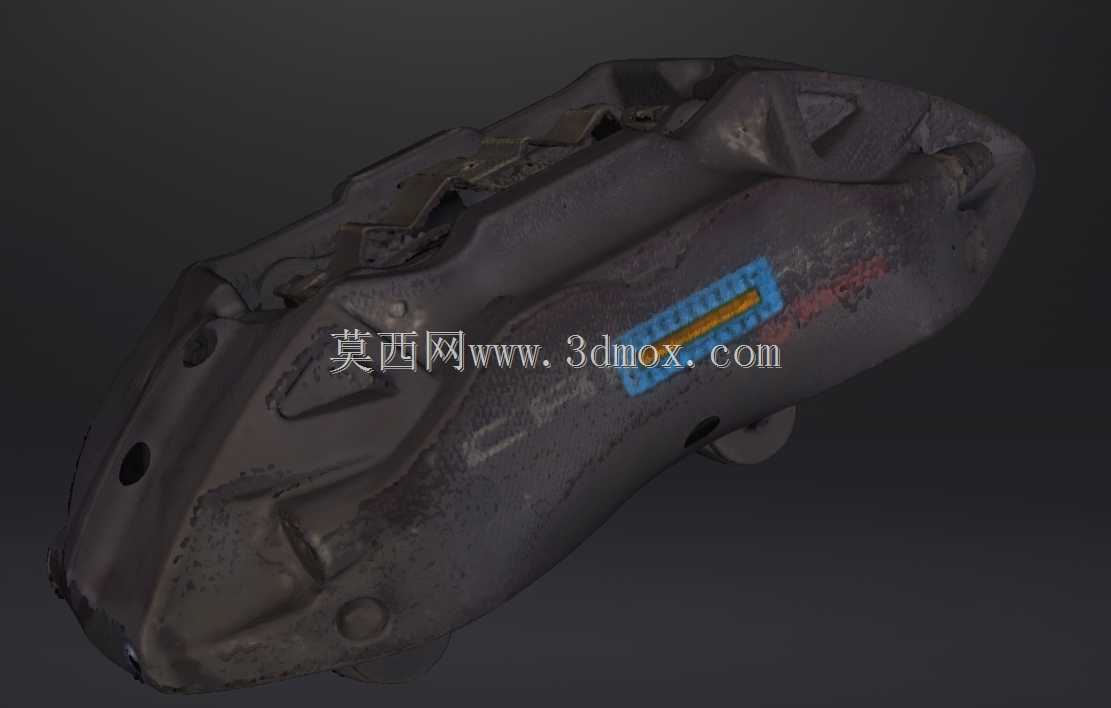

　　该三维结构围绕乘用车左前制动卡钳展开，逆向对象来自实车底盘制动端，核心用途是在盘式制动系统中夹紧制动盘，将液压推力转化为制动片正压力，从而为车辆提供稳定的减速与驻车制动力。卡钳本体采用对置活塞布局，活塞区域尺寸约为2×42mm，这种双活塞布置能够让制动片两侧受力更均衡，减少偏磨和拖滞，也有利于在大扭矩输出车型上保持制动踏板的线性反馈。

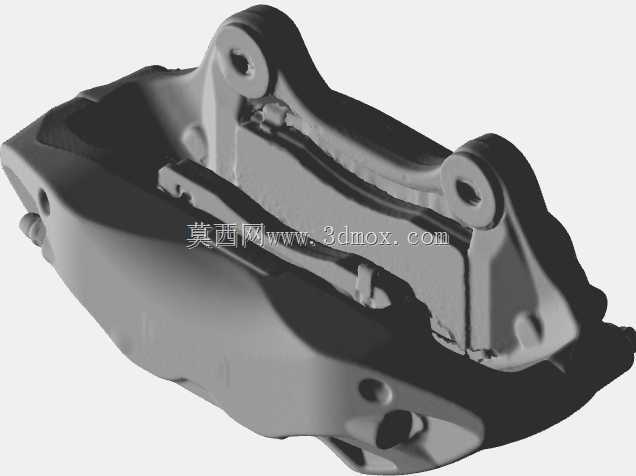

　　从安装边界看，前制动卡钳需要同时避让轮毂、转向节、制动盘、轮辐以及悬架运动包络，模型保留了卡钳外侧加强筋、活塞腔轮廓、安装耳位、放气接口和制动片导向区域。实际装车时，卡钳通过安装点固定在转向节或支架上，制动盘在卡钳开口内旋转；制动片沿导向面平动，活塞在液压力作用下推出，解除制动后依靠密封环回位和制动片间隙恢复。对于2.0L涡轮增压平台以及相近性能取向车型，前轴承担较大制动力分配，卡钳刚度、热容量和活塞受力均匀性直接影响连续制动后的脚感稳定性。

　　建模时应重点核对卡钳与轮辋内侧的径向间隙、卡钳背部与转向节的贴合面、螺栓孔位置以及制动盘厚度方向的开口宽度。外侧壳体上的非连续加强筋并非单纯造型，其作用是在控制重量的同时提高桥体抗弯刚度，避免高液压工况下卡钳张口过大。活塞腔周边壁厚、油路交汇区和放气螺钉位置需要保留足够细节，因为这些区域关系到排气便利性、密封可靠性以及热膨胀后的干涉风险。

　　在维修与改装场景中，该类卡钳结构可用于制动系统匹配、轮毂避卡校核、制动片包络检查和教学演示。设计人员可据此分析卡钳重心偏置、制动盘有效半径、活塞面积与主缸输出之间的匹配关系；工艺人员也可参考扫描曲面判断铸件外形、加工基准和后续CNC修整区域。整体结构强调真实装配约束，而非独立外观件，任何周边零件布置都应以制动盘旋转空间、悬架跳动极限和轮毂安装面为基准进行复核。
