ScionFRS前置后驱跑车发动机舱三维扫描结构

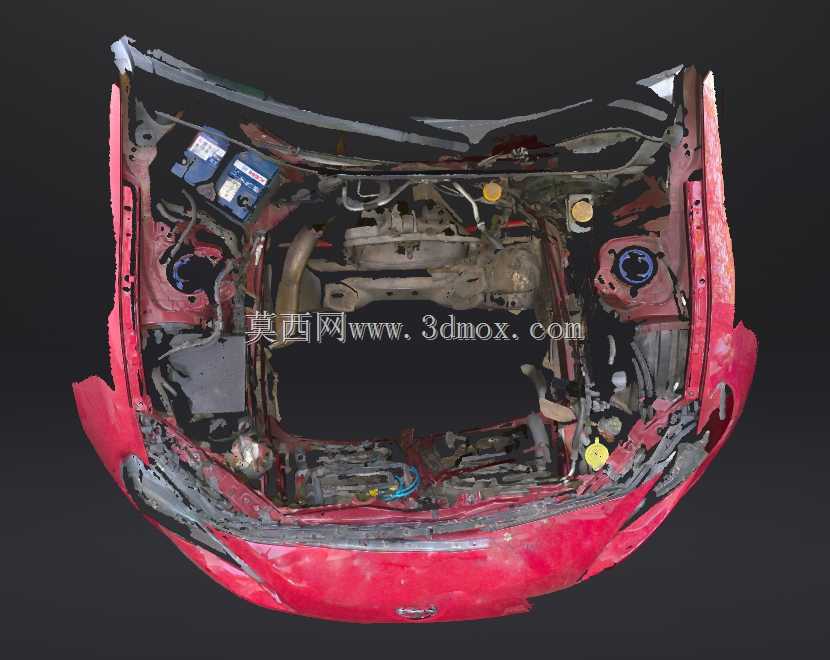

　　这套三维数据围绕前置后驱跑车的发动机舱展开，覆盖红色车头外覆盖件、翼子板内侧、前围板、纵梁、减震塔、散热器安装区、蓄电池托盘、制动液储液罐、进气与线束走向等可见结构。它不是按零件装配关系重建的理想化数模，而是围绕实车打开机盖后的空间状态进行扫描，能够保留机舱内部件相对位置、钣金折边、支架开口、管路弯曲和局部拆装痕迹，对逆向设计、改装校核、维修教学以及展陈开发都有直接参考价值。

　　从整车布置看，该车型采用低重心水平对置动力方案，发动机位于前轴之后，机舱横向宽度被两侧翼子板和轮罩明显约束。模型中可以看到左右减震塔向舱内凸起，形成悬架安装与车身刚度传递的关键边界；前围板将发动机舱与乘员舱隔开，表面预留穿线、空调管路和制动系统相关接口；前部框架则承担散热器、冷凝器、风扇、锁扣机构和前保险杠内侧件的安装任务。做改装方案时，这些区域不能只看发动机本体尺寸，还要同步核对机盖内板高度、横梁避让、维修工具操作空间以及热气流通道。

　　扫描数据的价值在于把“实车空间”直接带入设计环境。结构工程师在评估进气风箱、涡轮管路、电瓶后移、加强拉杆、防火墙隔热板或机舱装饰件时，可先在点云或网格中截取断面，确认零件与翼子板内衬、减震塔顶、制动储液罐、线束插头之间的间隙。对于售后件开发，外形贴合比单一理论尺寸更重要，例如机舱饰盖需要避开机油加注口、冷却液盖和接插件；加强件需要沿减震塔与防火墙的真实曲面建立安装脚；线束固定卡箍则要依据钣金孔位和棱边走向布置。

　　安装边界方面，前舱下部与副车架、转向机、排气头段和悬架摆臂区域相连，虽然扫描重点在开舱可见范围，但纵梁下段和轮罩后侧的形态仍能为底盘件干涉检查提供参照。左右侧空间受轮胎跳动极限和转向角度影响，设计进气管路或冷却导风结构时，不能按静止姿态把边界贴得过满。靠近排气侧的部件还需考虑热辐射、热对流和橡胶件老化，塑料件、线束护套与高温源之间应保留隔热距离。

　　该数据也适合用于维修培训和事故车评估。机舱内蓄电池、保险盒、储液罐、油液口和线束分支的位置关系清晰，可用于制作拆装演示、故障点定位和保养流程示意。车身修复人员能够对照减震塔、纵梁开口和前围对称关系，判断碰撞后舱体是否发生偏移。需要注意的是，扫描网格存在局部错位与孔洞，使用时应把它作为空间参照和外形依据，关键安装孔、配合面和承载结构仍需结合实车测量或原厂图纸复核。

　　在建模流程上，可先按机舱大面划分前围、左右轮罩、前框架、减震塔和外覆盖件等区域，再对发动机附件、管路线束和油液容器进行分层。概念阶段用粗模快速占位，详细设计阶段再依据扫描曲面修间隙、做法兰和支架。这样既能保留实车布置的真实性，又能避免把扫描噪声直接带入加工数据，提高改装件设计、教学演示和虚拟展示的落地效率。
