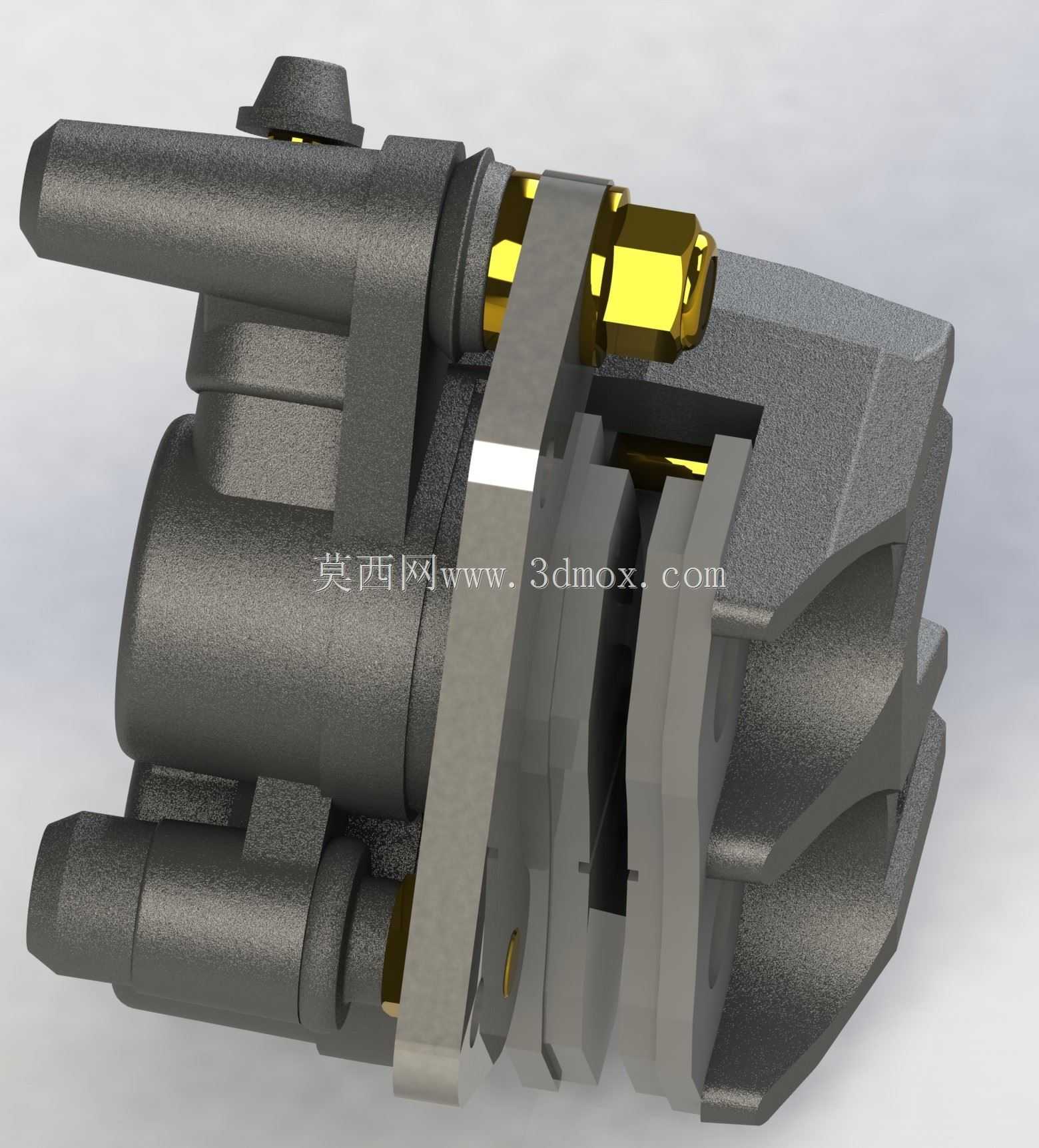

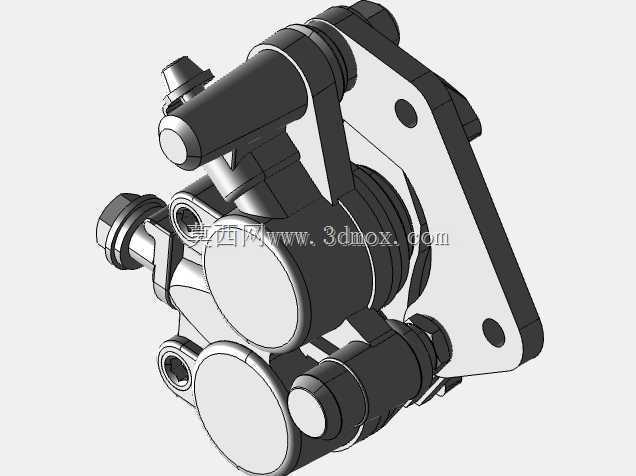

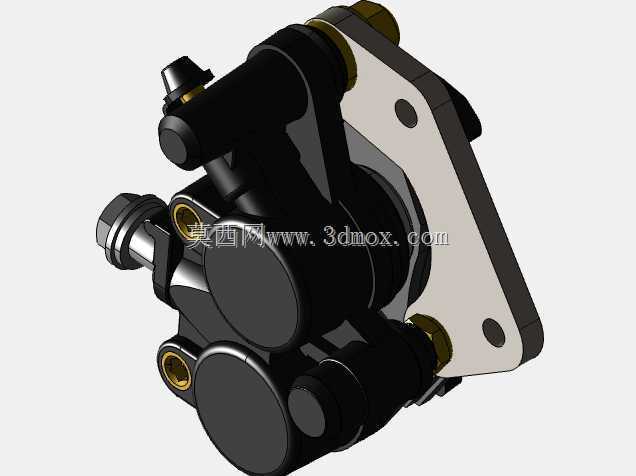

法国CG右侧液压制动卡钳总成结构

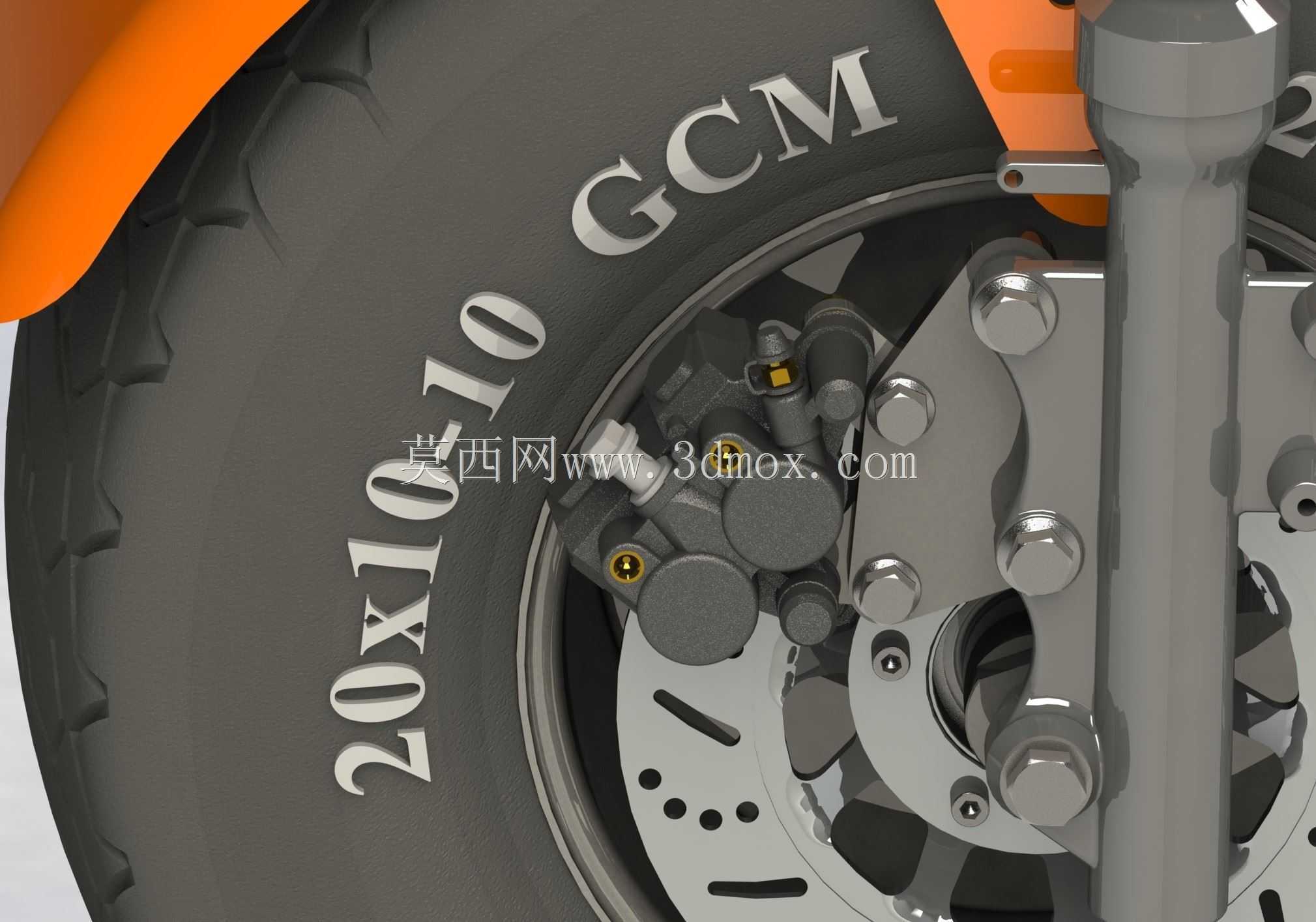

　　该制动卡钳总成多用于轻型乘用车辆、场地代步车以及小型轮式移动装备的盘式制动回路中，属于行车制动系统的核心执行部件，布置在车轮内侧并跨夹制动盘，通过液压推力将摩擦片压紧在制动盘摩擦面上，把液压力转化为摩擦制动力矩，实现车辆减速、驻车保持以及坡道防溜止动。

　　从现场装配边界来看，卡钳本体采用集成式铸造成型壳体，壳体外侧预留带两个同轴通孔的安装支耳，支耳贴合面与转向节或桥体安装座直接对接，安装孔位的中心距、支耳厚度以及贴合面平面度都需要在建模阶段严格校核，避免装车后出现卡钳偏摆、摩擦片偏磨的问题。卡钳整体跨骑在制动盘外缘，内腔预留制动盘厚度方向的穿行间隙，两侧摩擦片在非制动状态下与盘面保留均匀退距，既保证制动解除后无拖滞摩擦，又能控制制动踏板的空行程在合理区间。

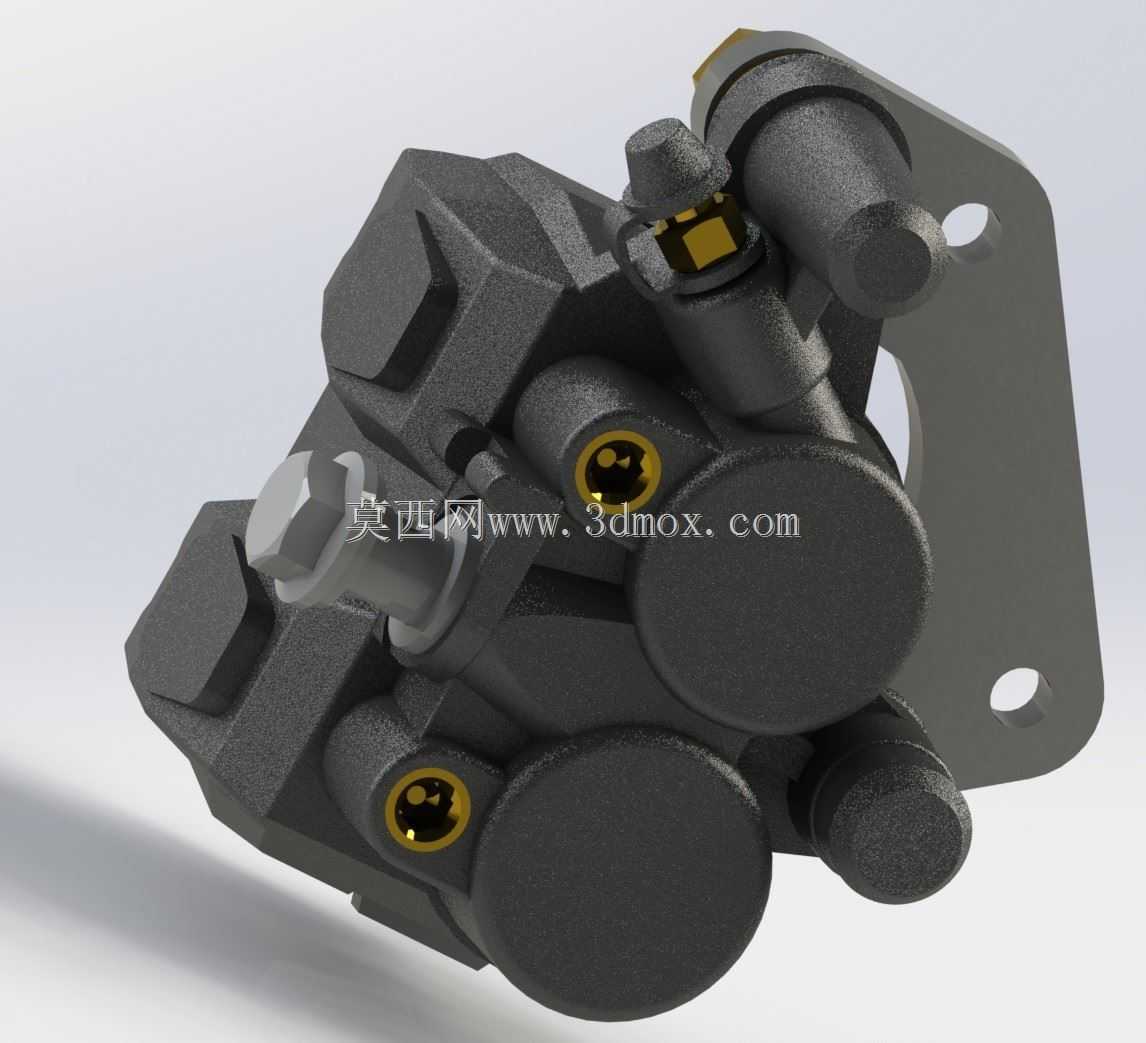

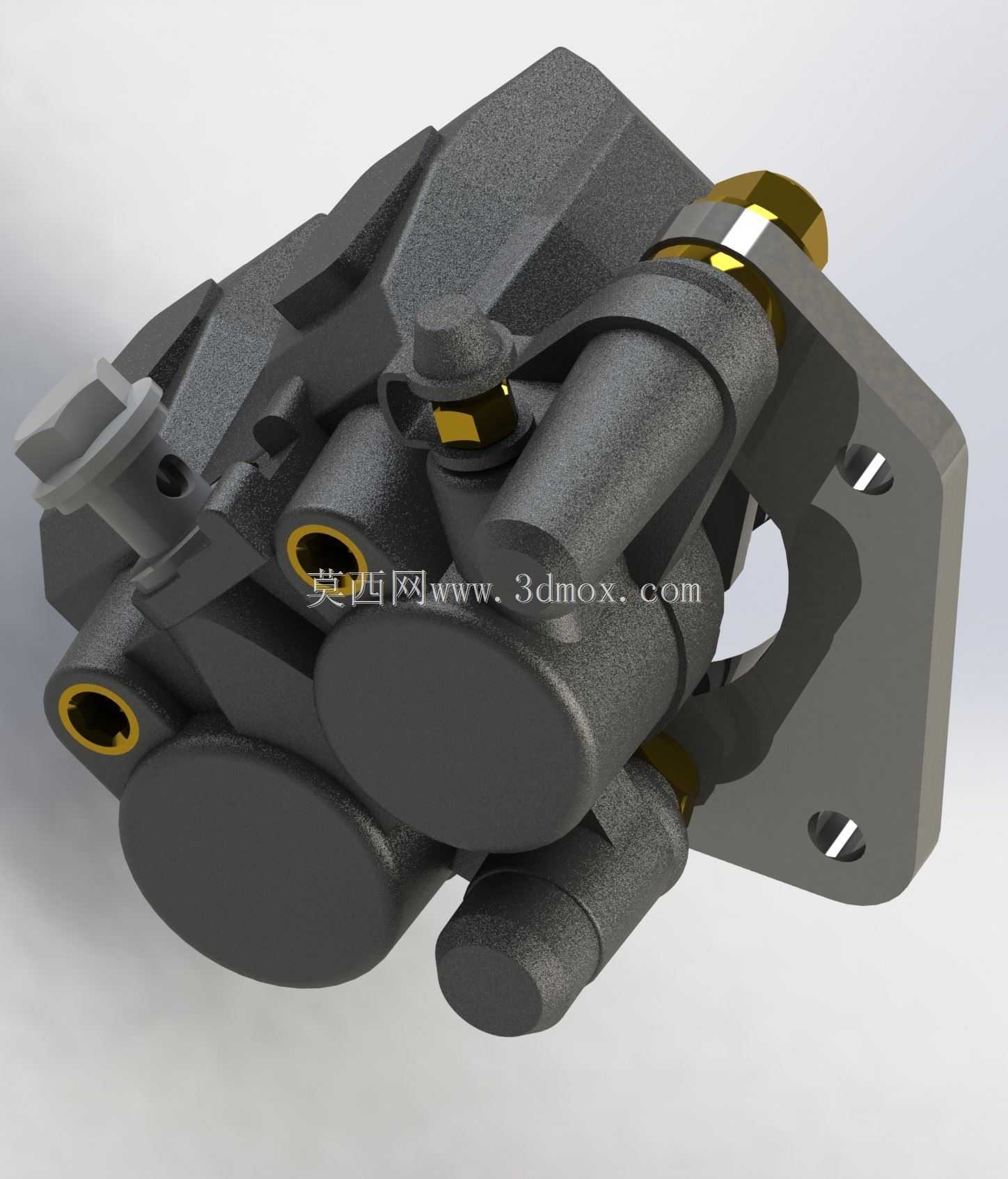

　　结构设计上，本体内部集成液压油缸腔，进油口布置在壳体侧上方，接口采用标准制动管螺纹，可直接对接整车制动硬管或柔性制动软管，高压制动液进入油腔后推动活塞轴向伸出，活塞端面直接压靠内侧摩擦片背板，同时卡钳本体在导向销作用下沿轴向反向浮动，带动外侧摩擦片同步压向制动盘，两侧夹紧力自动平衡，无需额外调整两侧间隙。壳体上集成的放气螺钉位于油缸腔最高位置，装配后充油排气时可彻底排出腔内残留空气，避免制动管路气阻导致踏板发软、制动力传递滞后。

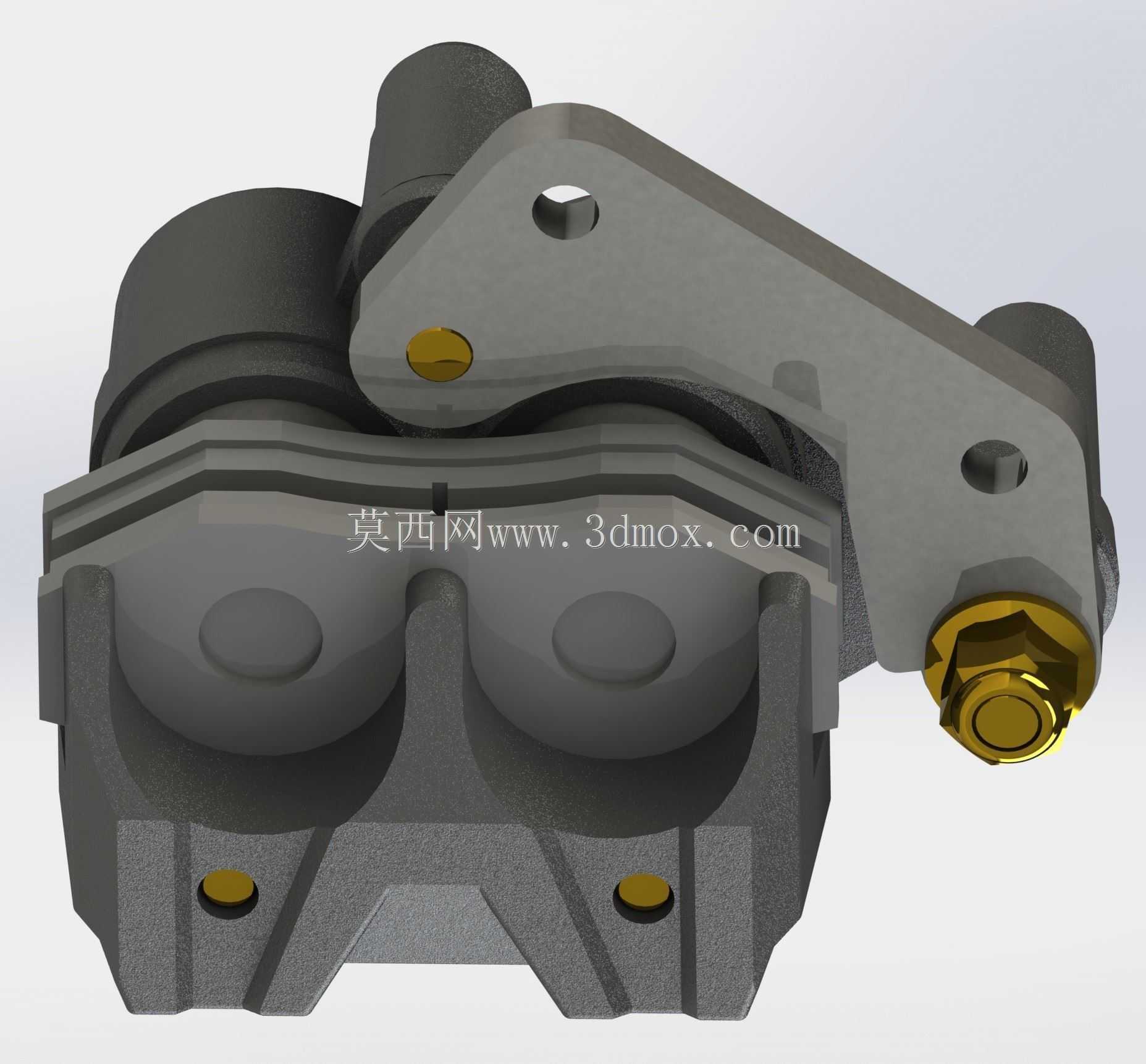

　　外观上壳体的加强筋沿受力方向分布，在制动反力作用的区域加厚壁厚，既控制整体重量，又保证油缸承压、制动反力传递过程中壳体无明显形变。摩擦片背板与卡钳导轨之间预留滑动间隙，导轨面做耐磨处理，长期使用后摩擦片磨损可直接从卡钳开口侧拆装更换，无需整体拆卸卡钳本体，售后维护便捷。建模过程中完整还原了活塞、密封胶圈、防尘罩、导向销、摩擦片、安装支耳以及放气螺钉的全部配合关系，各运动部件的行程、装配间隙、干涉区域都经过校验，可直接用于制动系统选型匹配、整车底盘布置校核以及制动性能仿真分析，也可作为同类浮动式制动卡钳逆向设计、结构优化的参考参照，帮助设计人员快速核对安装点位、管路走向以及周边悬架、轮辋的避让空间，减少样机试制阶段的装配干涉问题。
