汽车底盘转向节铰接总成结构

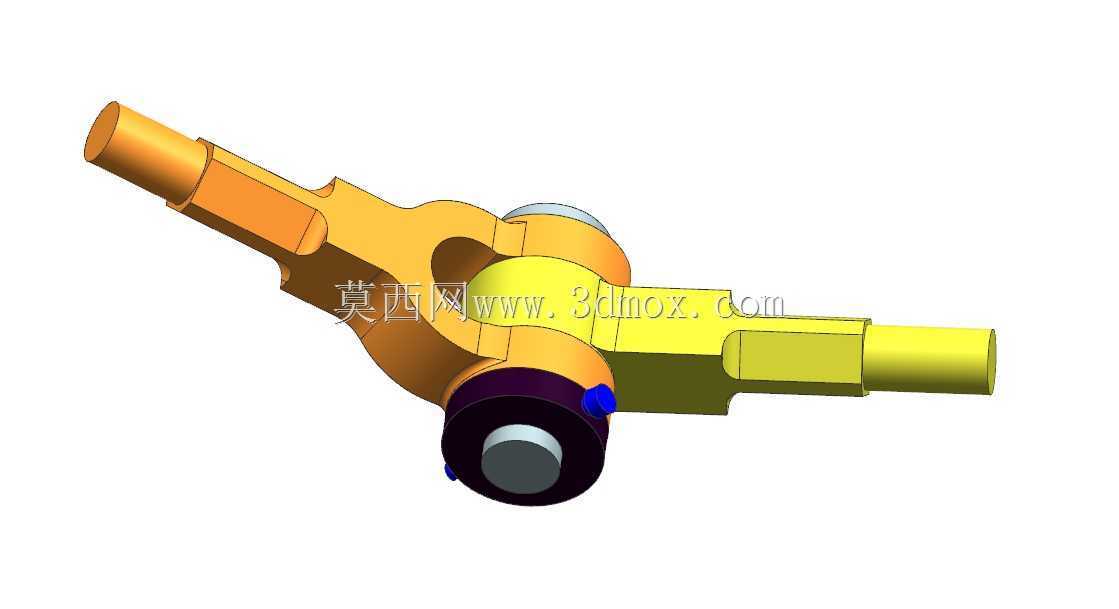

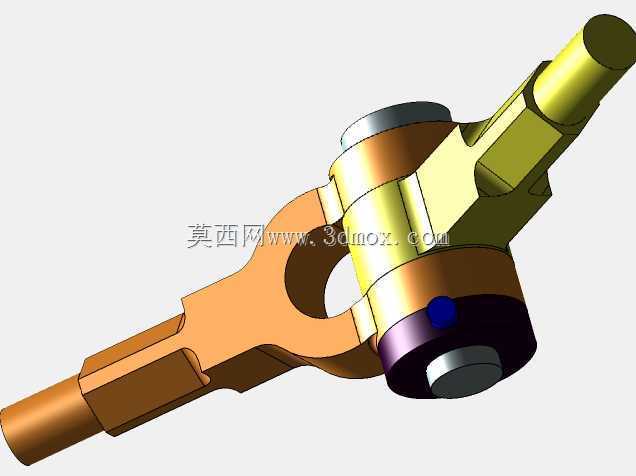

　　这套转向节铰接结构主要服务于底盘行走系统，处在车轮侧与悬架、转向拉杆之间的传力交汇位置，既要承担整车垂向、侧向与纵向载荷的交替传递，也要在车轮跳动和转向动作叠加时保留设定范围内的转动自由度。现场布置时，两侧带轴颈的横向臂体分别对接轮边相关连接件，中部带孔位的铰接座用于穿装销轴或衬套，下方圆柱端则与转向执行构件形成配合；各配合面的同轴度、端面间距和臂体张开角度，直接决定装车后是否出现运动干涉、卡滞或异常磨损。建模过程中先按装配关系确定主销轴孔的中心基准，再向两侧延伸臂体轮廓，把载荷传递路径放在结构骨架的首位：靠近铰接孔的区域采用较厚的实体过渡，避免应力在孔边集中；臂身根据受力方向做出截面收窄与加强棱，既控制整体重量，

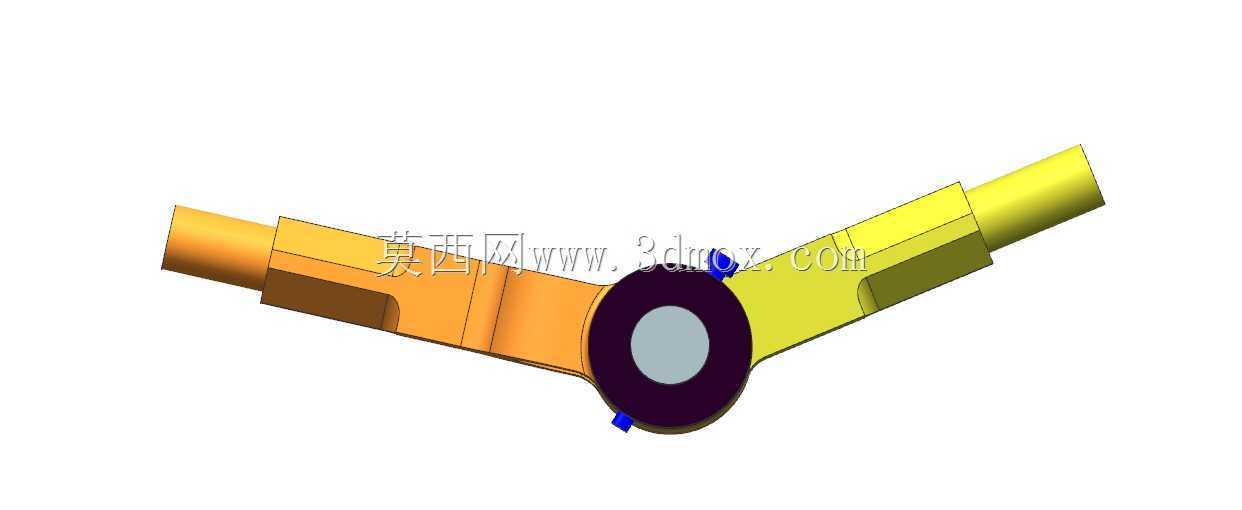

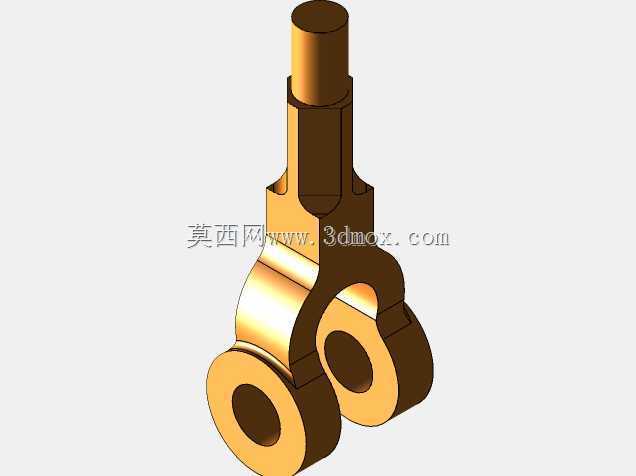

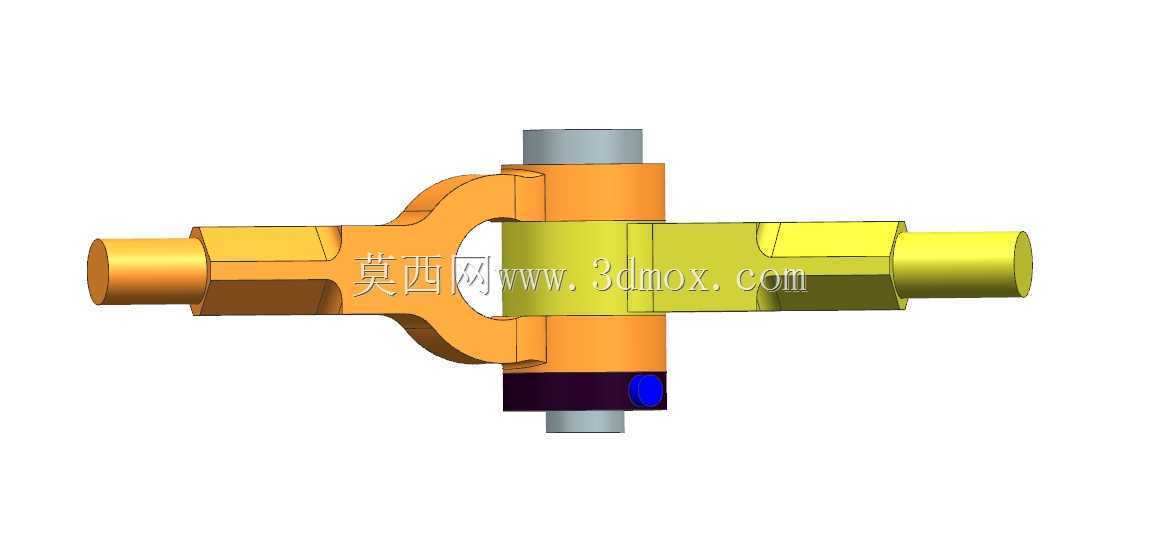

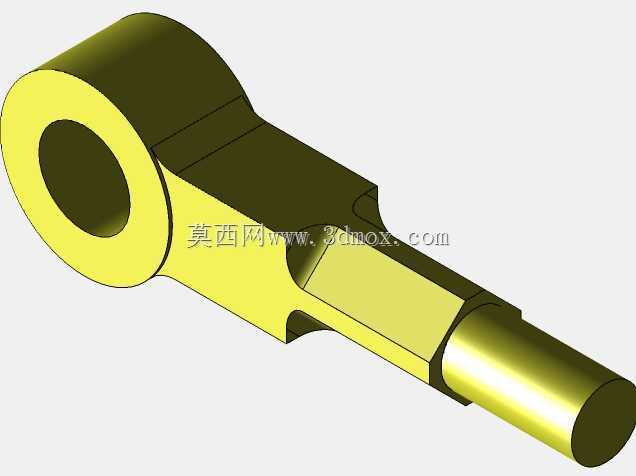

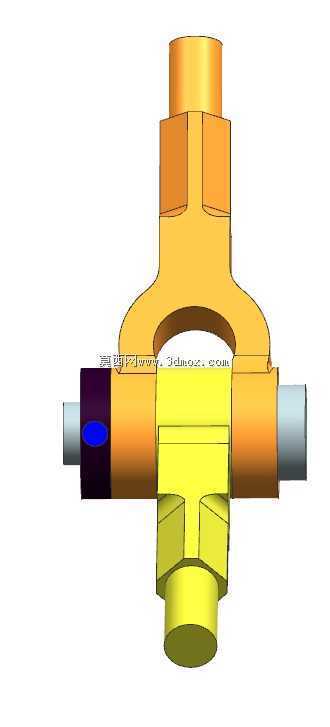

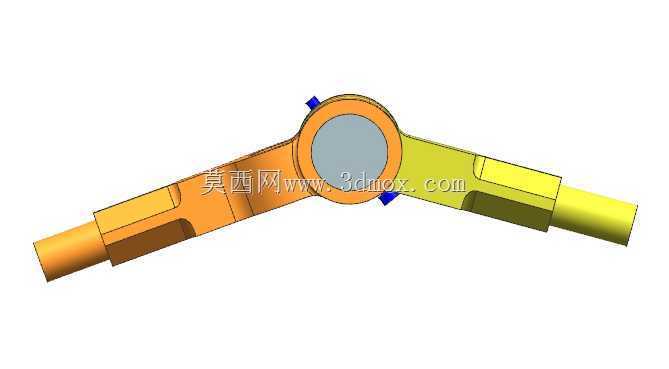

　　也保证弯曲和扭转工况下的刚性。端部圆柱段保留足够的支承长度，轴肩位置设置明确的安装限位面，方便衬套、挡圈或锁紧件在装配时快速定位；外露配合面的尺寸边界需与周边制动、轮毂构件留出安全间隙，在极限转向和悬架全行程跳动时不能发生擦碰。从使用场景看，这类部件常见于低速作业车辆、试验样车底盘以及非标行走机构的改装开发，结构工程师在选型或改型时，可借助完整装配体核对孔距、摆角范围和连接方式，制图人员也能据此拆分零件图、标注形位公差并安排加工工艺。整个造型把功能分区表达得很清楚：黄色臂体承担主要传力与连接，深色回转部位体现铰接配合关系，蓝色小件提示锁紧或限位结构，便于在评审时直观判断装配顺序和运动逻辑。
