带立式支座的工业皮带滚筒输送组件

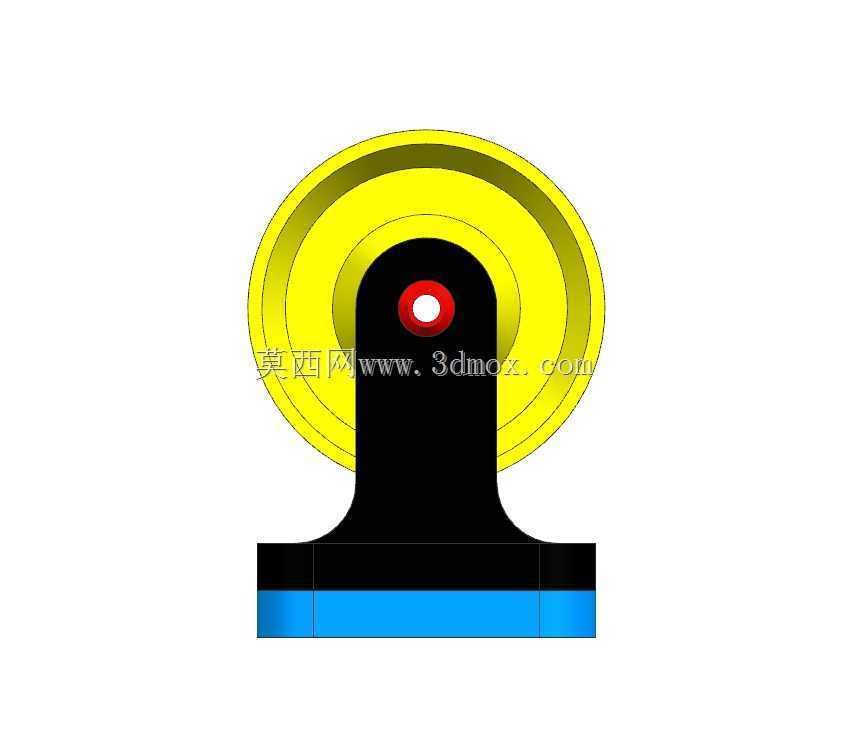

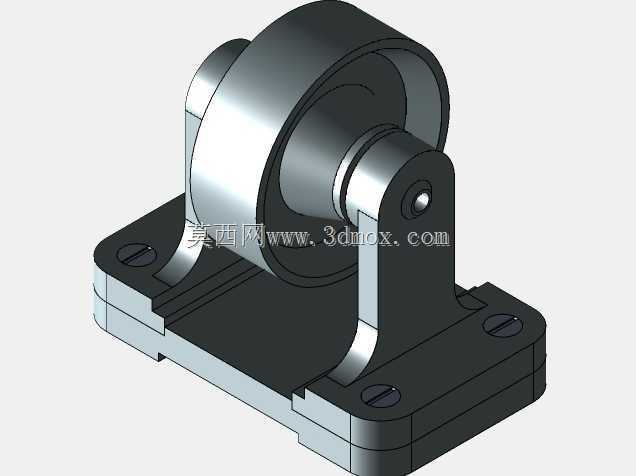

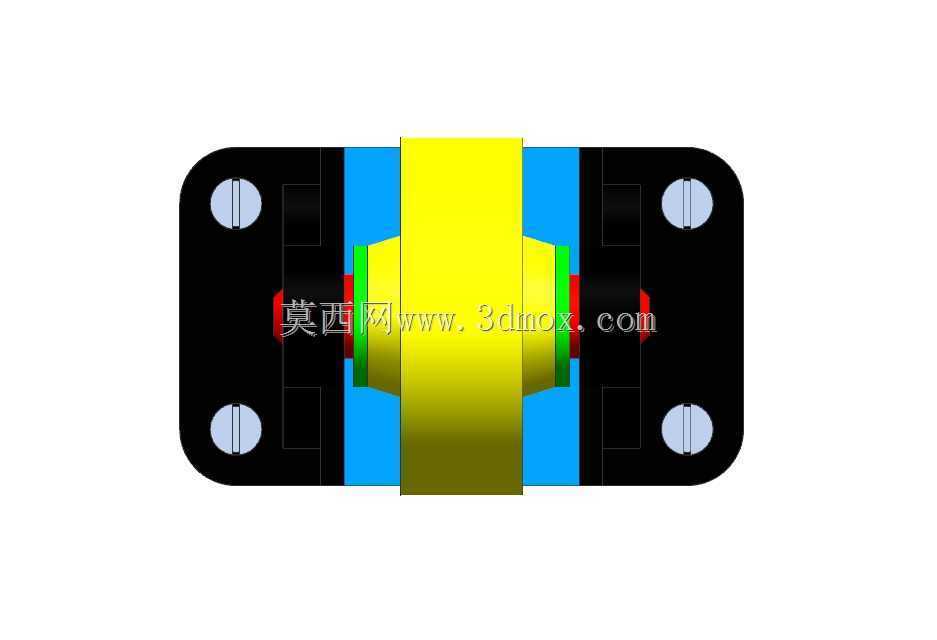

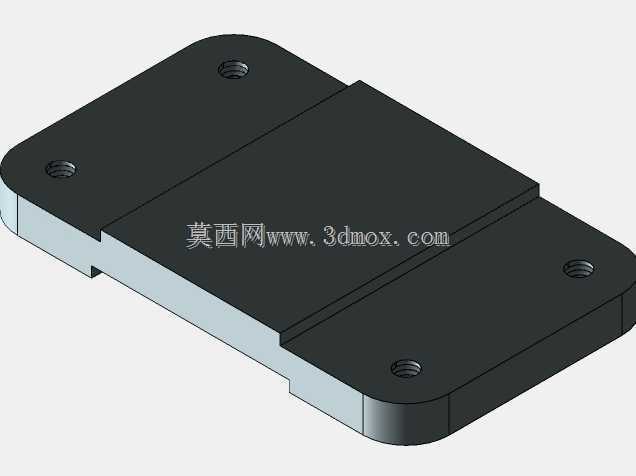

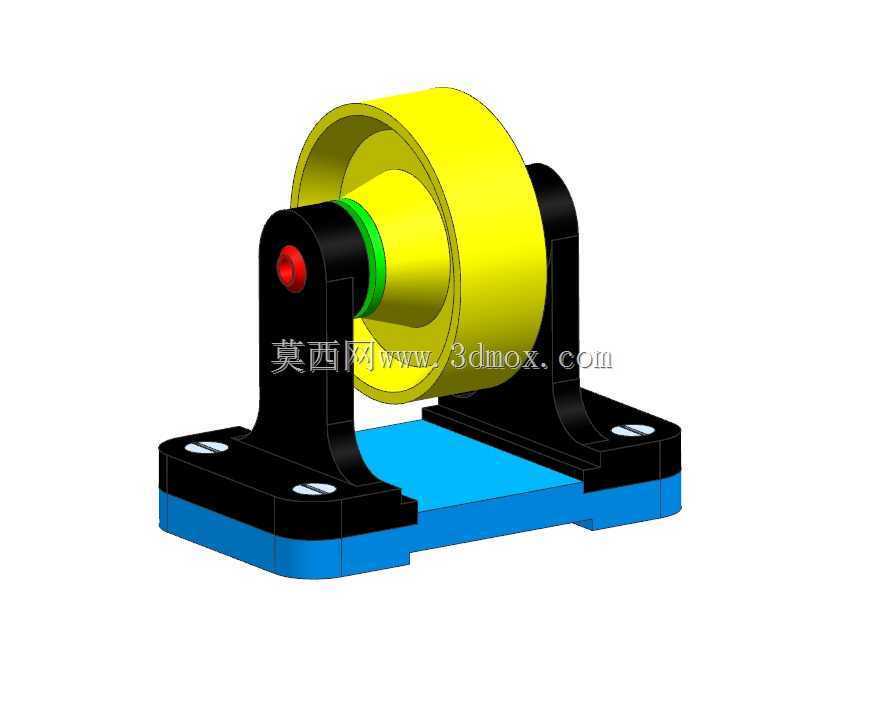

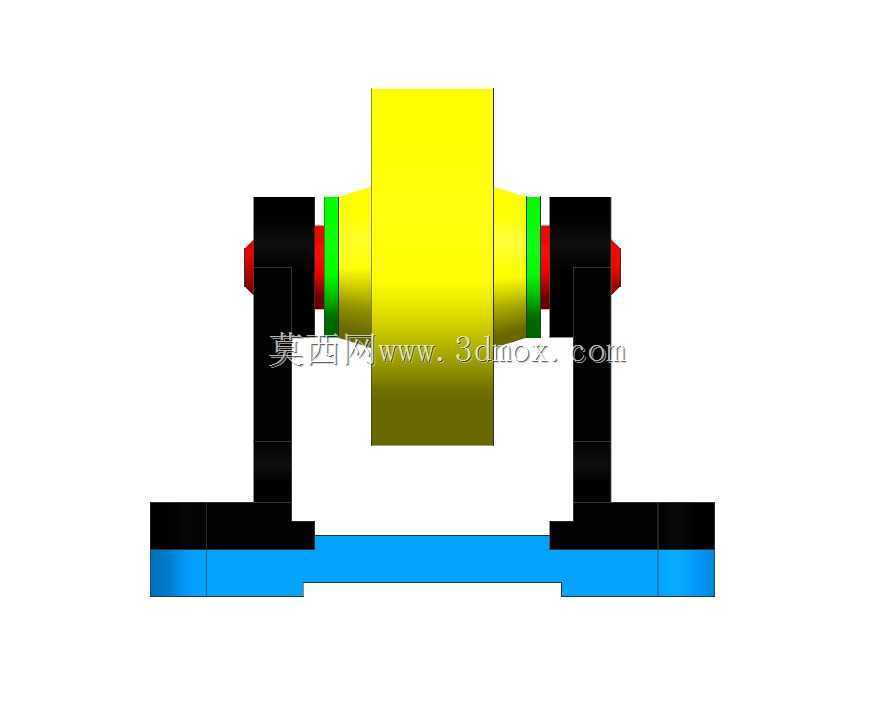

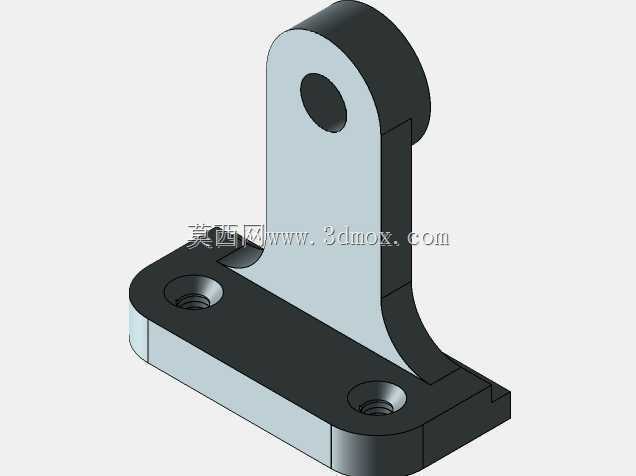

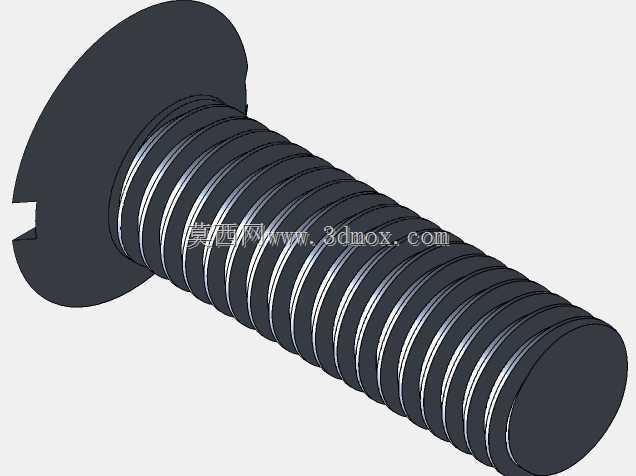

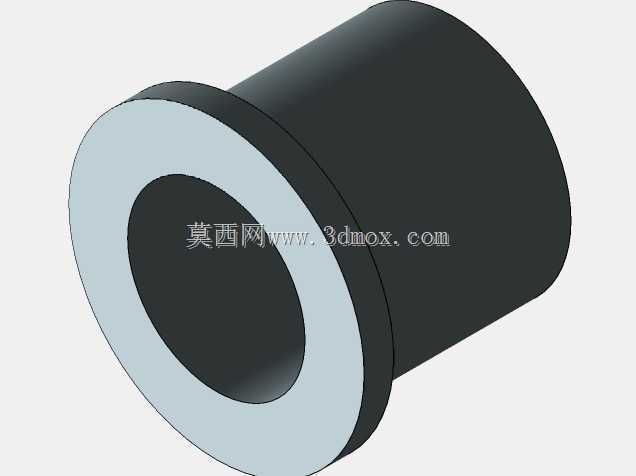

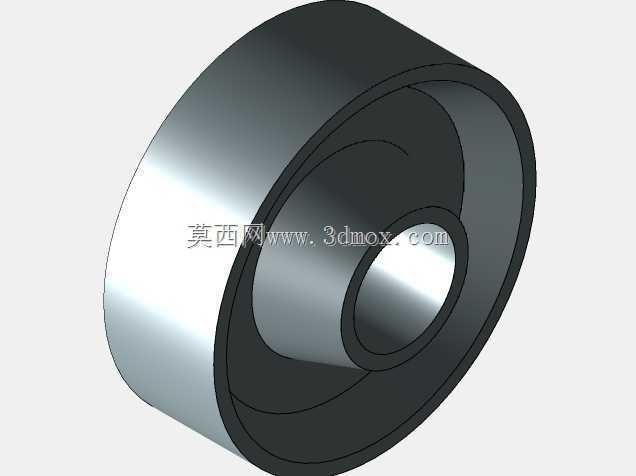

　　这套皮带滚筒组件的结构设计，首先从现场安装边界出发：底部采用整块一体式蓝色安装底板，底板两端预留沉头固定孔，可直接通过内六角螺栓锁附在输送机机架的型材安装面或者车间预埋的钢制工位台面上，底板的长宽尺寸适配常规轻型皮带线的机架跨距，两侧立式轴承支座的安装孔位与底板定位槽完全对齐，装配后支座的同轴度公差可以控制在0.15mm以内，避免滚筒运转时出现皮带跑偏、轴端偏磨的问题。滚筒主体采用大直径中空轮体设计，轮面做了适配平皮带包覆的圆弧过渡，轮体和两侧支座之间设置了绿色的限位挡圈，既可以对传动皮带的轴向位置做硬限位，也能隔绝运转过程中皮带摩擦产生的碎屑进入轴承配合位，轴端的红色注油/锁紧端盖集成了轴承密封结构，日常维护时不需要拆解整个支座，

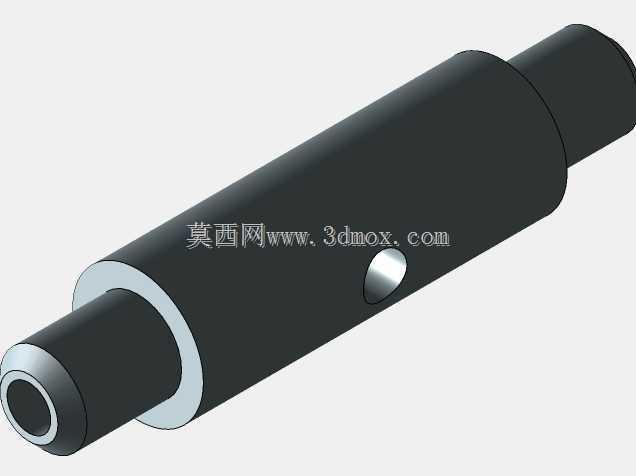

　　仅需松开端盖即可完成轴承润滑脂补充或者轴系间隙调整。从实际应用场景来看，这类小型皮带滚筒组件多用于轻工生产线的短距离物料输送工位，比如电子厂PCB板流转线、小型五金件分拣线、包装工位的进料过渡段，相比直接采用电机直驱辊筒的方案，这套分体支座式的结构对安装面的平面度容忍度更高，在老旧设备改造、非标工位临时搭建的时候，不需要重新加工高精度的机架安装面，只需要把底板锁附在现有工位框架上，调整两侧支座的同轴度后即可穿入传动皮带完成部署。设计过程中优先考虑了受力传递路径：皮带运转时的张紧力会直接作用在滚筒轮面，载荷通过轮体内的支撑筋传递到中心转轴，再由转轴两端的轴承把径向力分散到两侧立式支座，最终全部载荷通过支座底部的贴合面传递到底板，

　　再由底板的固定螺栓传导到主机机架，整个力流路径没有薄弱的悬臂结构，在长期承受皮带交变张紧力的工况下，支座根部不容易出现应力断裂。外形尺寸上，滚筒的轴向宽度预留了标准轻型平皮带的安装余量，两侧支座的高度经过匹配计算，滚筒中心到底板安装面的高度刚好和常规3060铝型材输送线的工作面高度齐平，不需要额外加装垫高块就能对接上下游的输送工位。轮体采用中空结构一方面降低了整体转动惯量，启停的时候皮带不会因为辊筒惯性过大出现打滑窜动，另一方面也减少了整体耗材重量，单人即可完成整套组件的抬运和安装。支座和底板的配合面做了铣平加工，装配时可以通过在支座和底板之间增减薄调整垫片的方式，微调滚筒的轴线水平度，当现场输送线存在微小倾斜时，

　　也能快速把滚筒调整到和皮带运行方向垂直的状态，从根源上避免皮带跑偏故障。轴端的连接位预留了标准联轴器安装空间，后续可以直接配套减速电机或者同步带轮做动力输入，不需要额外对轴端进行二次机加工，整套结构的互换性很强，易损件比如轴承、密封挡圈都采用通用标准件，现场维护替换不需要定制特殊配件。
